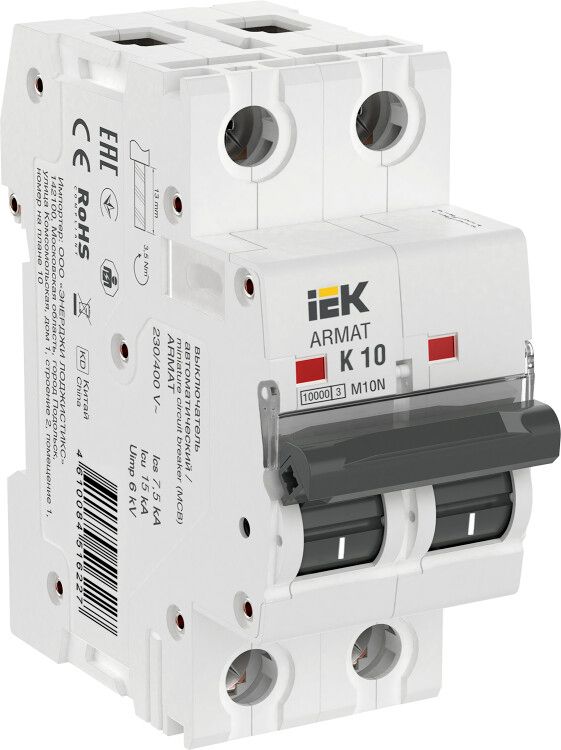

Выключатель автоматический M10N ARMAT 2P K 10А 7.5кА IEK (ИЭК) AR-M10N-2-K010

Автоматический выключатель двухполюсный модульный M10N K 10А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и энергетических объектов, обеспечивая надежную работу при номинальном токе 10 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10N K 10А 10кА защищает группы потребителей в распределительных сетях переменного тока. Подходит для защиты линий питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Применяется в вводно-распределительных устройствах (ВРУ), этажных щитах и других системах управления электроэнергией на предприятиях.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока;
• Номинальное напряжение изоляции Ui: 500 В - предельное напряжение, которое может выдерживать изоляция без пробоя;
• Количество полюсов: 2 - защита фазы и нейтрали одновременно; возможна коммутация нейтрального проводника;
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Характеристика срабатывания: K - специальная кривая для защиты устройств с высокими импульсными токами (например, двигателей); менее чувствителен к кратковременным перегрузкам, чем B или C;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли - применяется только внутри закрытых щитов;
• Модульная ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый);
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные жилы любого распространенного сечения;
• Рабочая температура: –5…+40 C - допустимый диапазон для установки в помещениях без экстремальных условий;
• Срок службы: 15 лет - расчетный срок работы при соблюдении режимов эксплуатации;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный M10N K 10А 10кА совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в любые щитовые корпуса, поддерживающие модульную сборку серии ARMAT. Клеммы рассчитаны на затяжку отверткой - момент затяжки не требует специального инструмента. Для правильного подключения важно убедиться, что провода имеют сечение от 1 до 25 мм2 и плотно зажаты в клеммах. Нейтральный проводник также коммутируется - это важно при использовании в системах TN-S и TN-C-S.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2, регламентирующему требования к низковольтным выключателям. Конструкция сертифицирована для использования в промышленных условиях. Усиленная дугогасительная камера снижает риск возгорания при отключении больших токов. Все материалы корпуса соответствуют нормам самозатухания.

Преимущества

• Увеличенная прочность корпуса - устойчив к механическим воздействиям в промышленной среде;
• Независимый механизм расцепления - повышает надежность срабатывания даже при частичном выходе из строя одного элемента;
• Улучшенная дугогасительная камера - обеспечивает долгую жизнь контактам при частых отключениях;
• Поддержка коммутации нейтрали - исключает опасность сохранения потенциала на нулевом проводе после отключения;
• Совместимость с другими изделиями серии ARMAT - легко формируется единая система защиты.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50 Гц;
• Характеристика K неэффективна для бытовых нагрузок с малыми пусковыми токами - лучше использовать характеристику C или B;
• Не рекомендуется для использования при температуре ниже –5 C или выше +40 C - возможны отказы в работе механизма;
• Не следует использовать для защиты цепей с токами выше 7,5 кА - требуется более мощный аппарат.

Примеры использования

• Защита двигателя насоса в системе водоснабжения промышленного объекта;
• Отключение группы освещения и силового оборудования на участке производства;
• Щитовая защита ввода в административное здание с несколькими группами нагрузок;
• Контроль цепи сварочного аппарата с высокими пусковыми токами.

Практические советы

• Выбирая автоматический выключатель двухполюсный модульный M10N K 10А 10кА, проверьте соответствие нагрузки - если ток потребления близок к 8–9 А, выбирайте этот аппарат; если меньше - рассмотрите вариант с характеристикой C;
• Обязательно используйте его только в закрытых металлических или пластиковых щитках - открытая установка недопустима;
• При монтаже следите за качеством подключения проводов - плохой контакт вызывает нагрев и преждевременный выход из строя;
• Если нужна сигнализация состояния или удалённое управление - воспользуйтесь дополнительными модулями (блокировками, вспомогательными контактами), которые совместимы с этой моделью;
• Замена автомата должна выполняться аналогичной моделью - не меняйте характеристику K на B/C без пересчета нагрузки.
