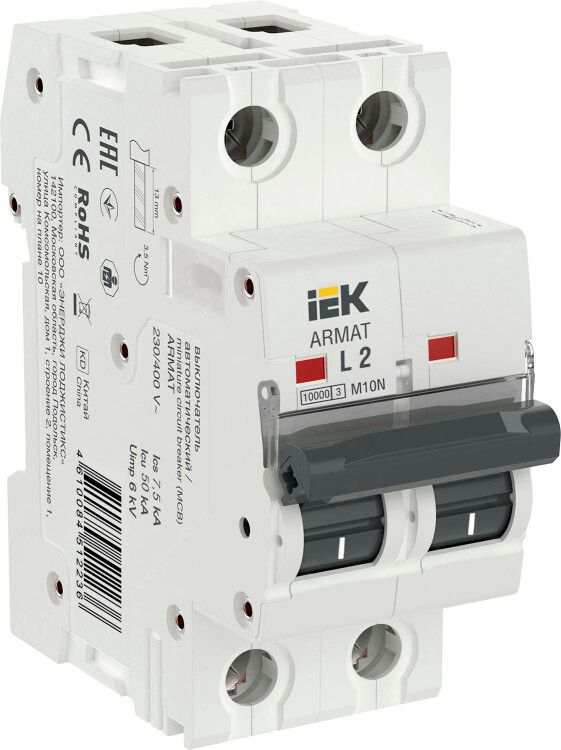

Выключатель автоматический двухполюсный M10N 2P L 2А 10кА ARMAT | AR-M10N-2-L002 IEK

Автоматический выключатель двухполюсный модульный M10N L 2А 10кА от IEK предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока до 400 В и подходит для установки в щитках с ограниченным пространством.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10N L 2А 10кА защищает одножильные и многожильные медные провода в групповых и распределительных цепях. Применяется в жилых домах, офисах, на производствах и в энергообъектах - особенно там, где требуется точная защита слаботочных устройств, освещения, маломощного оборудования. Подходит для установки в вводно-распределительных устройствах (ВРУ) и этажных щитах.

Технические характеристики

• Номинальный ток: 2 А - позволяет работать с нагрузкой до 440 Вт при 220 В (например, светильники, зарядные устройства, контроллеры).
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В, работает в фазе и нулевом проводе одновременно.
• Количество полюсов: 2 - отключает сразу фазу и ноль, исключая опасность сохранения потенциала на одном проводе после срабатывания.
• Номинальная отключающая способность: 7,5 кА - способен безопасно прервать ток короткого замыкания до этой величины, что достаточно для большинства квартир и зданий.
• Характеристика срабатывания: L - чувствительная к перегрузкам, идеальна для электроники и слаботочных систем; срабатывает при токе 2–3× от номинала, предотвращая ложные срабатывания при пусковых импульсах.
• Напряжение изоляции UI: 500 В - гарантирует безопасную изоляцию между контактами даже при кратковременных скачках напряжения.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Ширина: 2 модуля (17,5 мм) - совместим со стандартными DIN-рейками и щитками.
• Подключение проводов: 1…25 мм2 - поддерживает как тонкий одножильный, так и грубый многожильный кабель.
• Рабочий диапазон температур: –5...+40 C - не холодных помещениях без отопления или нагреваемых местах (например, рядом с печью).
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоте срабатывания до 1000 раз.
• С коммутируемым нейтральным проводником: да - полностью размыкает цепь, включая N-провод, повышает безопасность при обслуживании.

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный M10N L 2А 10кА устанавливается на DIN-рейку шириной 35 мм. Клеммы расположены сверху и снизу - можно подключить провода с любой стороны. Для правильного монтажа:

• Закручивайте винты усилием 0,6 Нм - недостаточно затянуть риск оплавления контакта, слишком сильно - повредите пластик.
• Не используйте провода меньше 1 мм2 - они плохо фиксируются в клеммах.
• Обязательно проверьте соответствие сечения провода заявленному диапазону 1…25 мм2 - использование больших сечений запрещено.
• При параллельном использовании нескольких аппаратов - соблюдайте минимальный интервал 10 мм между боковыми поверхностями для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта IEC 60947-2. Серия ARMAT прошла сертификационные испытания на долговечность, термическую стойкость и механическую прочность. Конструкция имеет независимый механизм расцепления - отказ одного элемента не влияет на функциональность другого. Устройство не содержит асбеста и других токсичных материалов.

Преимущества

• Усиленная дугогасительная камера снижает вероятность возгорания при аварии.
• Пластиковый корпус высокой прочности устойчив к ударным нагрузкам и деформации.
• Легко отличить положение “ON/OFF” благодаря яркому рычагу и цветовой индикации.
• Функция коммутации нейтрали делает сервисное обслуживание безопаснее - нет риска поражения током при работе с “нулевым” проводом.
• Поддерживается дополнительная комплектация - возможно подключение AUX-блоков, сигнализаторов состояния или ШИМ-модулей.

Ограничения применения

• Не применяйте вне закрытых щитов - степень защиты IP20 не допускает воздействия воды, пыли или внешних факторов.
• Не используется в сетях постоянного тока (DC) - только для AC 50 Гц.
• Не подходит для защиты мощных двигателей (>1,5 кВт) - характерistica L слишком чувствительна к пусковым токам.
• Не рекомендуется для помещений с температурой ниже –5 C - возможны трудности с механическим срабатыванием.
• Не следует использовать вместо УЗО - этот аппарат не реагирует на ток утечки, только на перегрузки и КЗ.

Примеры использования

• Защита группы освещения в квартире (до 10 LED-светильников суммарной мощностью ~400 Вт).
• Питание системы видеонаблюдения, Wi-Fi маршрутизаторов, серверов малой мощности.
• Групповая защита розеток в мастерской для электроинструментов до 500 Вт.
• Щит управления насосной станцией с контрольной платой и датчиками.

Практические советы

• Выбирая автомат M10N L 2А 10кА, убедитесь, что ваша нагрузка не превышает 2 А - лучше взять с запасом 20%, чтобы избежать ложных отключенияй.
• Если нужна защита от утечек - сочетайте этот аппарат с УЗО 30 мА перед ним.
• При замене старого автомата - проверьте состояние DIN-рейки и клемм, не забудьте отключить питание!
• Для удобства диагностики - пометьте каждый автомат этикеткой с указанием защищаемой цепи.
• Артикул ar-m10n-2-l002 легко найти в каталогах IEK - он одинаково указан как в бумажных, так и в онлайн-каталогах.
