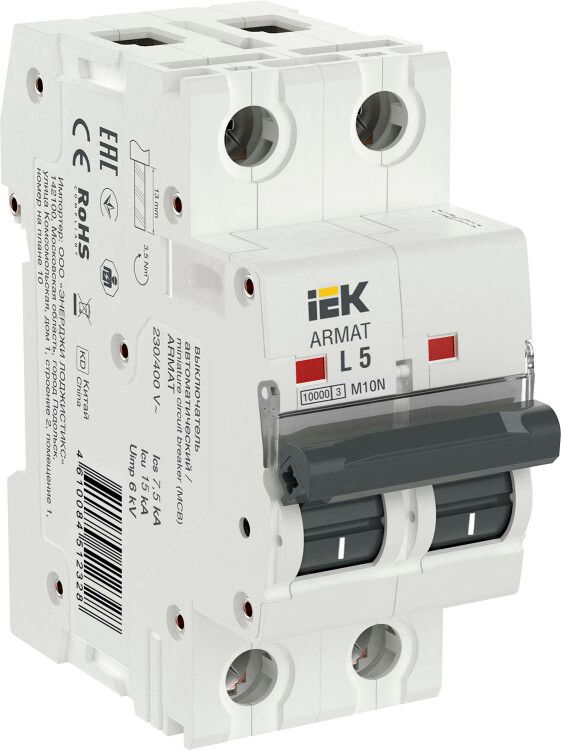

Выключатель автоматический двухполюсный M10N 2P L 5А 10кА ARMAT | AR-M10N-2-L005 IEK

Автоматический выключатель двухполюсный модульный M10N L 5А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитках жилых, промышленных и энергетических объектов, обеспечивает надежную работу при номинальном токе 5 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10N L 5А 10кА защищает группы потребителей с умеренной нагрузкой - освещение, розеточные контуры, бытовые приборы, маломощные двигатели. Применяется в распределительных щитах зданий, на производствах, в системах энергообеспечения. Подходит для установки в вводно-распределительных устройствах (ВРУ) и этажных щитах.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В переменного тока (AC) - допустимый уровень напряжения сети;
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль, что повышает безопасность при обслуживании;
• Номинальная отключающая способность: 7,5 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать;
• Характеристика срабатывания: L - медленная отсечка, оптимальна для цепей с высокими пусковыми токами (например, насосы, компрессоры);
• Напряжение изоляции Ui: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только внутри закрытых щитов;
• Ширина: 2 модуля (36 мм) - занимает стандартное место в DIN-рейке;
• Подключение проводов: 1–25 мм2 - поддерживает многожильные и одножильные медные провода;
• Рабочий диапазон температур: –5…+40 C - не предназначен для установки вне помещений или в необогреваемых местах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• С коммутируемым нейтральным проводником - позволяет полностью разрывать цепь, включая ноль, что важно для безопасности ремонта;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный M10N L 5А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте клеммы с зажимами, рассчитанными на сечение 1–25 мм2. Убедитесь, что провода зачищены на 8–10 мм и плотно затянуты - слабый контакт вызывает нагрев. Выключатель совместим со всей серией ARMAT: одинаковые габариты, крепление и цветовая маркировка позволяют легко заменить аналогичные модели. Не используйте с проводами из алюминия - они требуют специальных переходников и усилий затяжки.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция включает усиленную дугогасительную камеру и независимый механизм расцепления - снижаются риски возгорания при аварии. Компоненты изготовлены из самозагасающегося термопластика. Наличие коммутируемого нулевого проводника соответствует требованиям ПУЭ для обеспечения полного отключения цепи при необходимости.

Преимущества

• Усиленный корпус серии ARMAT - устойчив к механическим воздействиям и деформациям;
• Медленная характеристика L - предотвращает ложные срабатывания при запуске двигателей и других устройств с высоким пусковым током;
• Комплексная защита: тепловая + электромагнитная - реагирует как на длительные перегрузки, так и на КЗ;
• Легкий визуальный контроль положения рычага - четко видно, включен или отключен;
• Поддержка коммутируемого нуля - безопаснее при работах по обслуживанию.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги и пыли;
• Не используется в цепях с постоянным током (DC) - только для AC 50 Гц;
• Не рекомендуется для мощных промышленных машин свыше 3 кВт без учета пусковых токов - возможны частые отключения;
• Не следует использовать в условиях температуры ниже –5 C или выше +40 C - риск отказа механизма;
• Не подходит для защиты цепей с высокой долей импульсных нагрузок (например, светодиодные драйверы) - характеристика L слишком медленная для таких режимов.

Примеры использования

• Защита группы розеток в офисе или квартире;
• Отключение питания насоса или компрессора в системе водоснабжения;
• Щиток этажный в многоэтажном доме - для одной квартиры или нескольких комнат;
• Цепь освещения в производственном цеху с люминесцентными светильниками;
• Питание контроллеров, автоматики и вторичных устройств в ВРУ.

Практические советы

• Выбирая автоматический выключатель двухполюсный модульный M10N L 5А 10кА, проверьте суммарную мощность подключённых устройств - она не должна превышать 1,1 кВт при 220 В (или 2,2 кВт при 380 В);
• Если в цепи есть двигатель - убедитесь, что его пусковой ток не превышает 5–7× от номинала (5 А × 7 = 35 А), иначе выберите более высокую номинальную мощность;
• При замене старого автомата - сравнивайте не только ток, но и характеристику (L, C, D). Замена C на L может решить проблему ложных срабатываний;
• Обязательно используйте изолированные наконечники для многожильных проводов - это исключит окисление и плохой контакт;
• Проверяйте соответствие артикула ar-m10n-2-l005 при заказе - другие серии (M10, M10S) имеют отличные характеристики.
