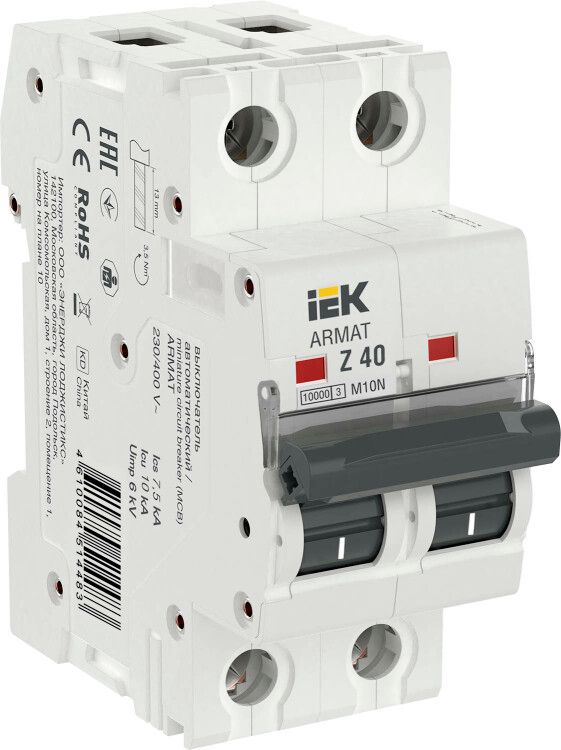

Выключатель автоматический M10N ARMAT 2P Z 40А IEK (ИЭК) AR-M10N-2-Z040

Автоматический выключатель двухполюсный модульный M10N Z 40А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и энергетических объектов, обеспечивая надежную работу при номинальном токе 40 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель M10N Z 40А используется для защиты групповых и распределительных цепей переменного тока с высокими пусковыми токами. Подходит для установки в вводно-распределительных устройствах (ВРУ), силовых щитах и на входе в оборудование с импульсными нагрузками - например, сварочные аппараты, насосы, компрессоры, частотные преобразователи.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Количество полюсов: 2 (оба полюса коммутируются, включая нейтраль)
• Номинальная отключающая способность: 7,5 кА
• Характеристика срабатывания: Z - чувствительная к кратковременным перегрузкам, подходит для защищаемых устройств с высокими пусковыми токами
• Номинальное напряжение изоляции (Ui): 500 В
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для работы во влажной среде
• Рабочая температура: от –5 C до +40 C
• Ширина по модулям: 2 модуля (36 мм)
• Подключение проводов: 1–25 мм2 (медные жилы)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Возможна дополнительная комплектация: да (например, блоки сигнализации, расцепители)

Совместимость и монтаж

Выключатель M10N Z 40А устанавливается на DIN-рейку 35 мм в стандартных распределительных щитах. Совместим со всей серией ARMAT - все элементы имеют одинаковый шаг крепления и габариты. Установка возможна как вертикально, так и горизонтально. Клеммы рассчитаны на одножильные и многожильные провода с опрессовкой. Для многожильных проводов рекомендуется использовать наконечники. Нейтральный проводник коммутируется - это важно при использовании в системах TN-S и TN-C-S, где требуется отключение нуля совместно с фазой.

Безопасность и стандарты

Автоматический выключатель M10N соответствует требованиям стандарта IEC 60947-2. Конструкция имеет усиленную дугогасительную камеру, что снижает риск возгорания при отключении больших токов. Независимый механизм расцепления повышает надежность срабатывания даже при деформации корпуса. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая механическая прочность корпуса серии ARMAT - устойчив к ударным нагрузкам и вибрациям
• З-характеристика позволяет работать с оборудованием, требующим длительных пусковых токов (до 8–10 крат от номинала)
• Коммутация нейтрали исключает опасность сохранения потенциала на нагрузке после отключения
• Гибкость комплектации - можно добавить блоки управления, сигнализации и дистанционного отключения
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не применяется в помещениях с влажностью выше нормы - степень защиты IP20 не предохраняет от брызг и пыли
• Не подходит для экстремальных температур ниже –5 C и выше +40 C - возможны сбои в работе механизма
• Не предназначен для постоянной коммутации под нагрузкой более 40 А - не является контактором
• Не рекомендуется для бытовых сетей с малой мощностью - избыточная отключающая способность и цена

Примеры использования

• Защита вводного автомата в щите промышленного участка с несколькими станками
• Отключение группы питания частотного преобразователя
• Щит управления насосной станцией с трехфазным двигателем
• Распределительный щит на объекте энергетической инфраструктуры с импульсными нагрузками

Практические советы

• Выбирая автомат M10N Z 40А, проверьте соответствие сечения кабеля - провода меньше 1 мм2 не зажимаются надежно, больше 25 мм2 потребуют переходников
• При монтаже в щитах с ограниченным местом учтите ширину 2 модуля - 36 мм
• Для систем с глухозаземленной нейтралью (TN-S/TN-C-S) использование аппарата с коммутируемым нулём обязательно - это безопаснее, чем отключение только фазы
• Не используйте этот автомат вместо УЗО - он не реагирует на токи утечки, только на перегрузки и КЗ
• Проверяйте маркировку перед установкой: Z-характеристика отличается от C или D - она менее “шумная” при запуске тяжелых нагрузок
