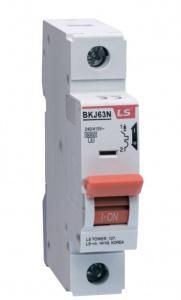

Автоматический выключатель BKJ63N 1P C20 NЕW ROGY - 06112382R0 LSIS

Автоматический выключатель модульный 1P C20 BKJ63N от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор устанавливается в распределительных щитах и обеспечивает надёжную работу бытовых и промышленных нагрузок до 20 А.

Назначение и область применения

Автоматический выключатель модульный 1P C20 BKJ63N защищает однополюсные цепи переменного тока напряжением до 440 В. Подходит для установки в жилых домах, офисах, на производстве - например, для защиты розеточных групп, освещения, маломощных станков и оборудования мощностью до 4,4 кВт.

Технические характеристики

• Тип: однополюсный (1P)
• Номинальный ток: 20 А
• Характеристика срабатывания: C - предназначена для нагрузок с умеренным пусковым током (например, светильники, насосы, небольшие двигатели)
• Напряжение: до 440 В AC
• Монтаж: на DIN-рейку 35 мм
• Габариты: соответствуют стандартному модульному размеру (17,5 мм на один полюс)

Совместимость и монтаж

Автоматический выключатель BKJ63N совместим со всеми типами DIN-реек шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используются зажимы с винтовым креплением проводов. Максимальная площадь сечения провода - 2,5 мм2 (медный). Перед монтажом обязательно отключите питание.

Безопасность и стандарты

Автоматический выключатель LS Electric BKJ63N соответствует международным стандартам IEC/EN 60898-1, что гарантирует соответствие требованиям безопасности для бытовых и аналогичных применений. Продукция прошла сертификацию и допущена к использованию в России и странах ЕАЭС.

Преимущества

• Устойчивый контакт - медные токоведущие части обеспечивают минимальные потери и нагрев
• Чёткая механика включения/выключения - легко определить состояние автомата визуально
• Высокая коммутационная способность - способен отключать токи короткого замыкания до 6 кА
• Стандартный форм-фактор - легко заменяется на любой другой модульный автомат того же типа

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, крупные электромоторы, компрессоры) - для них нужна характеристика D
• Работает только в сетях переменного тока; не используется в постоянном токе
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО
• Не рассчитан на частые включения/отключения - не является контактором

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Подключение осветительных приборов в офисе
• Щитовая защита для малогабаритного станка с двигателем до 2,2 кВт
• Цепь питания системы вентиляции или насоса

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был меньше 20 А - лучше оставлять запас в 15–20%
• Используйте провода сечением 1,5–2,5 мм2 - более тонкий провод перегреется, более толстый плохо фиксируется в зажиме
• При сборке щита соблюдайте порядок: автоматы с большей мощностью - слева, меньшей - справа
• Если в цепи есть чувствительная электроника - параллельно установите УЗО или дифавтомат
• Автоматический выключатель BKJ63N можно использовать как замену аналогам других брендов при условии совпадения габаритов и характеристик C20
