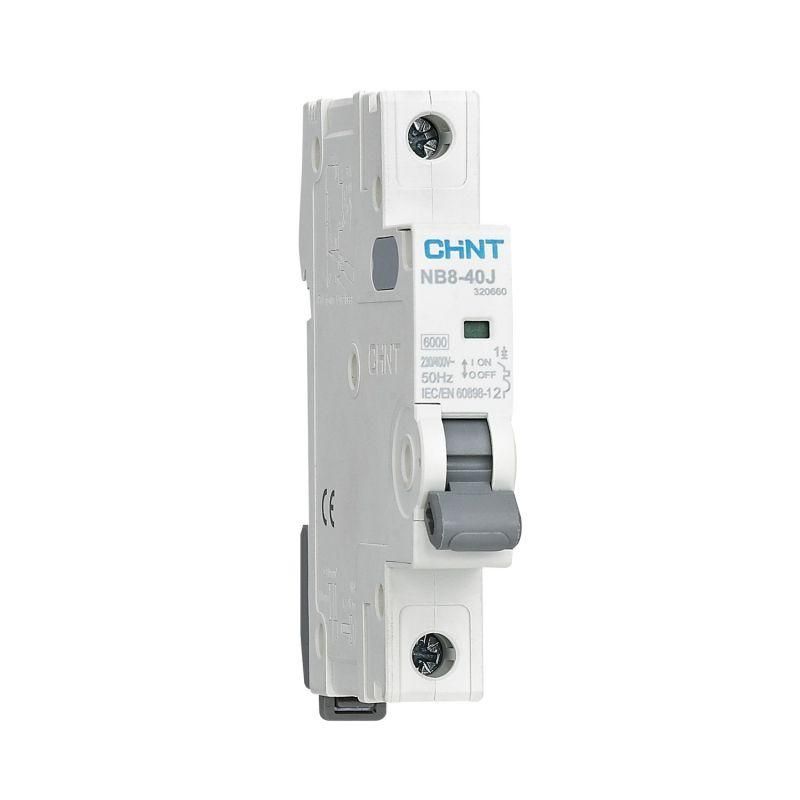

Выключатель автоматический NB8-40J 1P 6А 6кА х-ка C (R) | 320654 CHINT

Автоматический выключатель модульный CHINT NB8-40J с номинальным током 6 А и характеристикой C предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство устанавливается в распределительных щитах и обеспечивает надежное отключение при возникновении аварийных ситуаций.

Назначение и область применения

Выключатель CHINT NB8-40J используется для защиты однополюсных цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Подходит для установки в жилых домах, офисах, малых производствах и других объектах, где требуется защита от перегрузок и КЗ. Применяется в групповых линиях освещения, розеточных контуров, бытовой техники и аналогичной нагрузки. Характеристика C позволяет использовать его там, где возможны кратковременные броски тока при запуске двигателей или ламп накаливания.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - сработает при токе 5–10 кратном от номинала
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защищен от доступа пальцев, но не от пыли и воды
• Модульная ширина: 0,75 М (13,5 мм)
• Рабочая температура: от -35 C до +70 C
• Тип тока: переменный (AC)
• Частота: 50 Гц
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Механический ресурс: 15 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в современных распределительных щитах. Для подключения применяются медные провода сечением до 4 мм2. Выключатель можно комбинировать с другими аппаратами серии NB8-40J в одном щите благодаря одинаковой модульной ширине. Возможна установка с помощью гребёнчатой шины для параллельного питания нескольких автоматов. Индикатор положения контакта (зелёное оконце = включен, красное = отключен) позволяет визуально определить состояние аппарата без тестирования.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и GOST R 50345. Категория применения A гарантирует работу в условиях нормальных условий эксплуатации без значительных колебаний формы тока. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасность даже при кратковременных скачках напряжения. Отказ от герметизации (IP20) делает его непригодным для открытых площадок, сырых помещений или наружной установки.

Преимущества

• Компактная ширина 13,5 мм - экономия места в щитке
• Высокая отключающая способность 6 кА - подходит для большинства городских квартир и малоэтажных зданий
• Гибкая система допкомплектации - возможность добавления сигналов и расцепителей
• Яркая цветовая индикация положения контактов - удобство диагностики
• Долгий срок службы - 15 тыс. механических циклов

Ограничения применения

• Не для постоянных токов (DC) - работает только с переменным током AC
• IP20 - нельзя устанавливать во влажных помещениях, на улице, в пыльных цехах без корпуса
• Не рассчитан на частые включения/отключения - лучше применять с контакторами при необходимости более 10 раз в день
• Характеристика C требует наличия индуктивной или емкостной нагрузки; для светодиодных светильников или мощных нагревателей может потребоваться тип B

Примеры использования

• Защита группы розеток в квартире
• Линия освещения комнаты или коридора
• Щиток на этаже многоквартирного дома
• Оборудование в мастерской: точильный станок, пылесос, болгарка
• Цепь управления насосом или вентиляцией с невысокой пусковой нагрузкой

Практические советы

• Выбирая автомат CHINT NB8-40J, проверьте соответствие сечения кабеля - для 6 А достаточно 1,5–2,5 мм2 меди
• Если в цепи есть двигатель (например, холодильник или насос), характер C выбран правильно - он не будет ложно срабатывать при пуске
• Для сложных систем используйте дополнительные контакты XF9/XF9J - они передают сигнал о состоянии автомата на пульт или ЛВС
• При сборке щита соблюдайте шаг 13,5 мм - так все устройства будут точно выстроены
• Не закрывайте автомат пластиковыми крышками или декоративными рамками, которые препятствуют теплоотводу - особенно при работе на пределе тока
