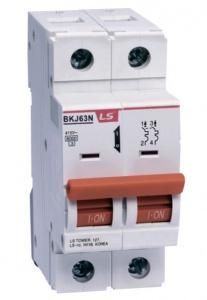

Выключатель автоматический модульный 2п BKJ63N C20 LS Electric 06122655R0 LSIS

Автоматический выключатель модульный 2 полюсный C20 BKJ63N от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот выключатель защищает однофазные цепи мощностью до 4,4 кВт при напряжении 230 В. Он используется там, где требуется одновременное отключение обоих проводников - фазы и нуля. Применяется в бытовой и легкой промышленной сети: для защиты групп розеток, освещения, нагревательного оборудования, маломощных станков и конвейеров.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 20 А
• Категория отключения: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, небольшие двигатели)
• Рабочее напряжение: до 415 В переменного тока (для двухполюсного исполнения)
• Максимальная коммутационная способность: 6 кА
• Стандарт: IEC/EN 60898-1
• Ширина модуля: 2 модуля (36 мм)

Совместимость и монтаж

Выключатель совместим со штандингами DIN 35 мм, используемыми в большинстве современных распределительных щитов. Устанавливается на направляющую рейку с помощью защелки. Для подключения используются зажимы с винтовым креплением - допускаются медные провода сечением от 0,5 до 25 мм2. Обязательно соблюдать полярность: входные контакты расположены сверху, выходные - снизу. После монтажа проверьте надежность затяжки винтов и отсутствие перекоса корпуса.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1, который гарантирует безопасную работу в условиях домашней и аналогичной промышленной среды. Конструкция обеспечивает изоляцию токоведущих частей и предотвращает случайное прикосновение к контактам при установленном лицевом элементе.

Преимущества

• Двухполюсное исполнение позволяет полностью отключить цепь - повышает безопасность при обслуживании
• Устойчивый механизм срабатывания при перегрузках и КЗ благодаря точной калибровке теплового и электромагнитного расцепителей
• Четкая визуальная индикация положения: рычаг вверх - включен, вниз - отключен, в середине - сработал
• Компактный размер экономит место в щите

Ограничения применения

Не предназначена для защиты цепей с высокими пусковыми токами (например, крупные асинхронные двигатели, компрессоры) - для них нужна категория D. Также не рекомендуется использовать в условиях постоянной вибрации, повышенной запыленности или температур выше +40 C без дополнительного охлаждения. Нельзя применять в сетях постоянного тока - только для переменного тока 50–60 Гц.

Примеры использования

• Защита группы розеток на кухне
• Отключение освещения в офисном помещении
• Щитовая защита для мини-станка с двигателем до 1,5 кВт
• Линия питания конвейера с небольшой нагрузкой

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключенной нагрузки не превышает 4,4 кВт при 230 В
• При замене старого автомата проверьте соответствие сечения проводов - для 20 А оптимально 2,5 мм2 меди
• Не устанавливайте два таких выключателя рядом без зазора - они греются при длительной работе, нужен минимальный воздушный зазор в 5 мм
• Для систем с требованием к отключению нуля (например, в помещениях с повышенной влажностью) этот 2-полюсный вариант - лучший выбор вместо одного однополюсного
