Выключатель автоматический двухполюсный YON MD63-2C20-6 6kA | DKC ДКС

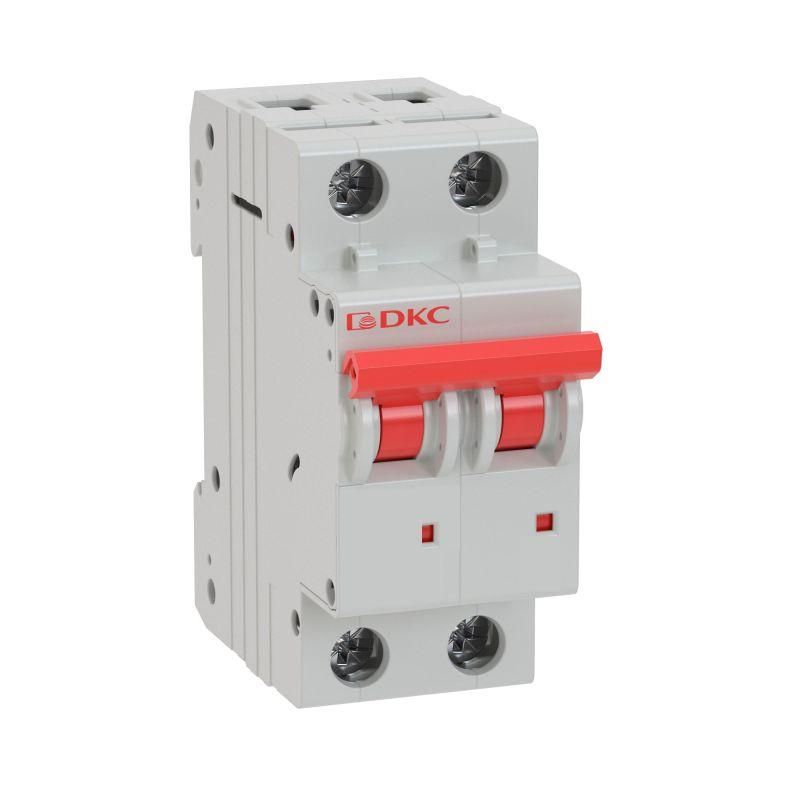

Автоматический выключатель YON MD63-2C20-6 - двухполюсный модульный аппарат с номинальным током 20 А и характеристикой расцепления C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах. Устройство совместимо с системами переменного тока 230–400 В, 50 Гц.

Назначение и область применения

Автоматический выключатель YON MD63-2C20-6 обеспечивает защиту однофазных цепей с нагрузкой до 20 А. Он используется для предотвращения повреждений проводки и оборудования при длительной перегрузке или внезапном коротком замыкании. Применяется в распределительных щитах квартир, домов, административных зданий, малых производственных участков и оборудования с умеренно индуктивными нагрузками - например, освещения, бытовых приборов, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Количество полюсов: 2 - одновременное отключение фазы и нулевого провода.
• Характеристика расцепления: C - срабатывает при токе 5–10 крат от номинала; оптимальна для нагрузок со средним пусковым током (например, двигатели, светильники с ЭПРА).
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Номинальное напряжение: 230 В (рабочее), до 400 В (максимальное для системы); соответствует сетям TN-S, TT, IT.
• Частота: 50 Гц - рассчитан на стандартную европейскую/российскую сеть.
• Степень защиты IP20: защищает от доступа пальцев и предметов более 12 мм, но не от воды и пыли - применяется только внутри закрытых щитов.
• Количество модулей: 2 - занимает два стандартных модуля (17,5 мм каждый) на DIN-рейке.
• Глубина монтажа: 75 мм - требует достаточного внутреннего объема шкафа для свободного открывания крышки.
• Рабочий диапазон температур: от –60 C до +40 C - допустимо использование в холодных помещениях, но не на улице без термокожуха.
• Поперечное сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения, в том числе многожильные.
• Класс токоограничения: 3 - снижает энергию короткого замыкания, что увеличивает срок службы соседних элементов сети.
• Категория перенапряжения: IV - рассчитан на установку на входе электроустановки, где возможны высокие переходные процессы.
• С коммутируемым нейтральным проводником: да - ноль также размыкается, что важно для безопасности при обслуживании.

Совместимость и монтаж

Устройство YON MD63-2C20-6 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания корпуса на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы сверху и снизу - провода зачищаются на 8–10 мм. Обязательно соблюдать момент затяжки - не переусердствовать, чтобы не повредить контактную группу. Выключатель совместим с дополнительными модулями: независимым расцепителем и вспомогательными контактами, которые устанавливаются справа от основного устройства и подключаются отдельно.

Безопасность и стандарты

YON MD63-2C20-6 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50345. Сертифицирован для использования в сетях с уровнем загрязнения 3 - то есть в условиях, где возможно попадание пыли, влаги и других загрязнителей, но только внутри закрытых щитов. Номинальное импульсное выдерживаемое напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения, характерным для промышленных объектов.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение цепи - важное условие для безопасности при ремонте.
• Характеристика “C” хорошо сочетается с типичными бытовыми и полупромышленными нагрузками - меньше ложных срабатываний при запуске двигателей.
• Поддержка коммутируемого нуля снижает риск поражения током при работе с оборудованием.
• Класс токоограничения 3 уменьшает тепловые и механические воздействия на проводку во время аварии.
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях зимой.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли вне щита.
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, мощные асинхронные двигатели >5 кВт) - лучше выбрать характеристику D.
• Запрещено применять в цепях постоянного тока - только переменный ток 50 Гц.
• Не следует использовать в качестве главного рубильника для частого ручного включения/выключения - не рассчитан на частые циклы, как контактор.

Примеры использования

• Защита группы розеток в квартире с подключенными компьютерами, телевизором и зарядными устройствами.
• Автомат для питания насоса водоснабжения или гидроаккумулятора в частном доме.
• Щитовая защита для кондиционера или сплит-системы мощностью до 4,5 кВт.
• Линия питания осветительных приборов с люминесцентными или LED-светильниками с ЭПРА.
• Цепь управления станком с пускателем и кнопками - в паре с внешним расцепителем.

Практические советы

• Выбирая YON MD63-2C20-6, проверьте, что ваша проводка рассчитана на 20 А - сечение жилы должно быть минимум 2,5 мм2 меди, желательно 4 мм2 для долговечности.
• При установке в щите оставьте место слева и справа - для удобства подключения и будущего расширения.
• Если нужна удалённая командная отсечка - используйте независимый расцепитель (заказывается отдельно).
• Избегайте установки рядом с источниками тепла - даже при заявленном диапазоне –60…+40 C, близость к нагревательным элементам может вызывать преждевременные срабатывания.
• Проверяйте маркировку перед монтажом: убедитесь, что это именно 2P, 20 А, C, а не B или D - неверный выбор приведёт к ложным отключениям или опасному пропуску тока.
