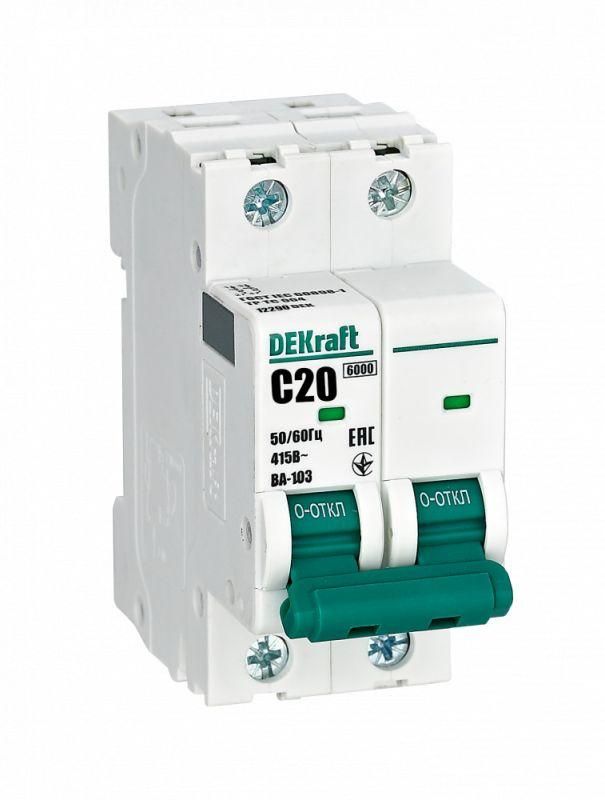

Автоматический выключатель ВА-103 2P 20А C 6кА новый - 12290DEK APC

Автоматический выключатель ВА-103 от DEKRAFT — двухполюсный модульный аппарат на 20 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты цепей переменного тока в распределительных щитах. Подходит для монтажа на DIN-рейку и полностью совместим с системами DEKRAFT и Systeme Electric.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в жилых, коммерческих и промышленных объектах как групповой или вводной автомат. Особенно эффективен там, где возможны кратковременные пусковые токи — например, при запуске двигателей, насосов, компрессоров или освещения с галогенными лампами. Номинальная отключающая способность 6 кА делает его подходящим для использования в зонах с высокой вероятностью КЗ — например, рядом с трансформаторами или на входе в распределительный щит.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 20 А
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском
• Номинальное напряжение: 240 В AC
• Номинальное напряжение изоляции: 500 В — обеспечивает безопасную работу при колебаниях напряжения
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Род тока: переменный (AC), частота 50/60 Гц
• Ширина по модулям: 2 М (36 мм)
• Глубина монтажа: 78,5 мм — требует достаточного места внутри щита
• Степень защиты IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 — допустимо использование в помещениях с обычным уровнем пыли и влажности
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

ВА-103 легко устанавливается на стандартную DIN-рейку. Совместим со всеми корпусами и оболочками DEKRAFT и Systeme Electric — можно менять оборудование без переделки щита. Устройство имеет боковые каналы для охлаждения, поэтому важно соблюдать минимальный зазор между соседними автоматами — не менее 5 мм. Возможна установка дополнительных аксессуаров (например, расцепителей или сигнализаторов) только с левой стороны. Для правильного монтажа проверьте глубину щита — минимум 80 мм с учётом проводов и фиксаторов.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Индикатор состояния контактов расположен в окошке — видно даже при закрытой крышке щита: если рычаг находится внизу — контакт разомкнут; если вверху — замкнут. Это снижает риск случайного включения при обслуживании. Корпус выполнен из самозатухающего материала, устойчив к возгоранию. Отключение происходит механически — без внешнего питания.

Преимущества

• Усиленный корпус: 5 монолитных заклёпок обеспечивают повышенную механическую прочность, особенно важна при частых операциях включения/выключения
• Стабильная работа при нагреве: боковые охлаждающие каналы предотвращают перегрев при длительной работе при +40 °C и выше
• Ясный индикатор состояния: не зависит от положения рукоятки — всегда точно показывает, включен ли автомат
• Поддержка аксессуаров: слева есть место для установки дополнительных устройств — удобно при комплексной защите
• Полную совместимость с популярными сериями DEKRAFT и Systeme Electric — упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25 °C или выше +60 °C
• IP20 не защищает от воды и пыли — нельзя устанавливать во влажных, открытых или пыльных местах без дополнительной оболочки
• Не рассчитан на постоянный ток (DC) — применение в DC-системах недопустимо
• Не подходит для защиты светодиодных светильников с импульсными источниками питания — лучше выбрать тип B
• Максимальное напряжение 240 В — не используйте в сетях 400 В или выше

Примеры использования

• Защита группы розеток в квартире или офисе
• Вводной автомат в этажном щите многоквартирного дома
• Щит на производстве для защиты двигателя насоса или воздушного компрессора
• Электрооборудование в торговых точках — холодильники, кофемашины, освещение

Практические советы

• Выбирая ВА-103 вместо другого автомата, обязательно сравните ширину (2 модуля = 36 мм) и глубину (78,5 мм) с внутренними размерами вашего щита
• Если планируете устанавливать несколько автоматов подряд — оставляйте между ними зазор 5–10 мм для лучшего теплоотвода
• Для защиты чувствительной электроники (например, серверов или медицинского оборудования) рекомендуется использовать автоматы с характеристикой B, а не C
• Проверяйте маркировку на корпусе после монтажа — убедитесь, что указаны 20 А и C, чтобы избежать путаницы при ремонте
• При замене старого автомата — убедитесь, что новый также имеет 6 кА отключающую способность, иначе может не хватить мощности при аварии
