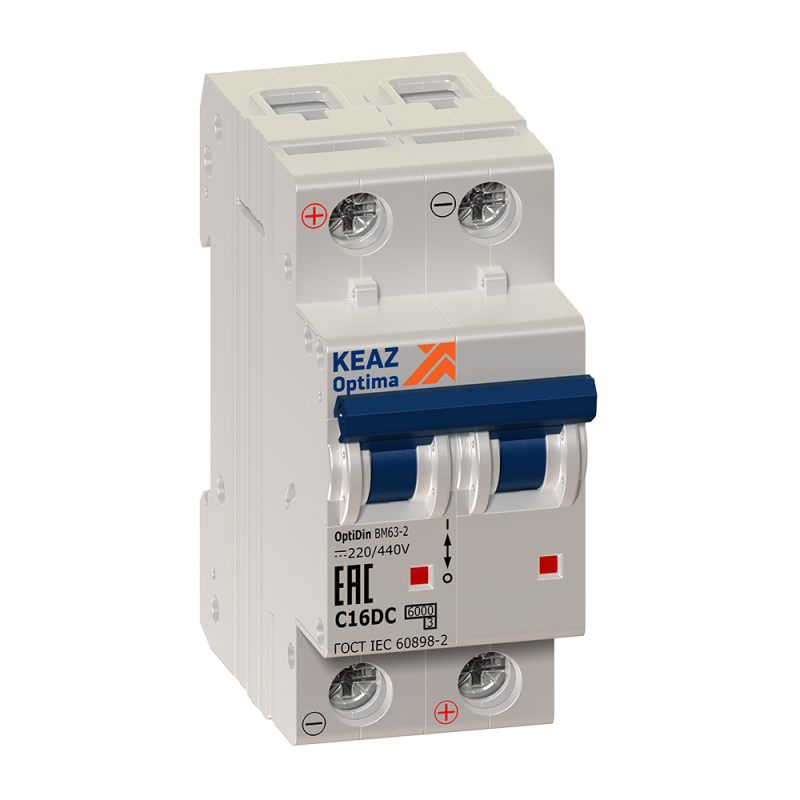

Выключатель автоматический двухполюсный 3А C 10кА DC OptiDin BM63-2C3-DC-УХЛ3-РЕГ - 243125 КЭАЗ

Автоматический двухполюсный выключатель OptiDin BM63-2C3-DC-УХЛ3-РЕG от КЭАЗ предназначен для защиты цепей постоянного тока с номинальным током 3 А. Он сочетает высокую отключающую способность (до 10 кА), устойчивость к экстремальным температурам и надёжную работу в условиях повышенной запылённости - идеально подходит для промышленных систем управления, солнечных установок и транспорта.

Назначение и область применения

Выключатель OptiDin BM63-2C3-DC-УХЛ3-РЕG используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах с источниками питания постоянного тока: солнечных электростанциях, светодиодных осветительных системах, батарейных массивах, промышленных контроллерах, железнодорожном оборудовании и зарядных станциях. Подходит для установки в распределительных щитах, где требуется надёжная коммутация и долгий срок службы.

Технические характеристики

• Номинальный ток: 3 А
• Количество полюсов: 2
• Номинальное напряжение: 230 В постоянного тока
• Номинальная отключающая способность: 10 кА (при постоянном токе)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, электроника, малые двигатели)
• Сечение подключаемых проводников: 1–25 мм2 (по документации); возможна работа с проводниками до 35 мм2 (дополнительно указано в преимуществах)
• Степень защиты IP30: защита от доступа пальцев и крупных частиц, но не от воды
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловое воздействие
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими переходными процессами
• Номинальное импульсное напряжение: 4 кВ
• Рабочая температура: от –60 C до +60 C
• Степень загрязнения: 2 - допустима пыль, не проводящая
• Ширина по модулю: 2 (стандартная DIN-рейка)
• Глубина монтажа: 75 мм
• Частота: 0 Гц - работает только с постоянным током

Совместимость и монтаж

Выключатель OptiDin BM63-2C3-DC-УХЛ3-РЕG монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких дополнительных креплений не требует. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 1–25 мм2. Хотя в описании указана возможность работы с проводами до 35 мм2, рекомендуется соблюдать заявленные 25 мм2 для обеспечения гарантированной плотности соединения и безопасности. Монтаж в закрытых щитах с хорошей вентиляцией продлевает срок службы устройства.

Безопасность и стандарты

Выключатель соответствует требованиям российского реестра промышленной продукции №10385134. Корпус и внутренние элементы изготовлены из самозатухающих материалов, не поддерживающих горение. Конструкция обеспечивает двойной разрыв контактов и две дугогасительные камеры - это повышает безопасность при отключении больших токов. Напайки на подвижных контактах содержат серебро, что снижает нагрев и увеличивает срок службы. Устройство имеет класс токоограничения 3 и категорию перенапряжения IV, что делает его подходящим для использования в зонах с высоким риском скачков напряжения.

Преимущества

• Серебросодержащие напайки на контактах - минимизируют окисление и нагрев, увеличивают срок службы
• Профильтрованные углубления на корпусе обеспечивают лучший теплоотвод - устройство меньше перегревается при длительной работе
• Индикатор положения контактов - позволяет визуально определить, включен ли выключатель, даже через крышку щита
• Двойной разрыв контактов и двойная система гашения дуги - гарантирует надёжное отключение даже при максимальных токах КЗ
• Надёжные зажимы - фиксируют проводники плотно, исключают ослабление соединения при вибрации
• Корпус из самозатухающего пластика - повышает пожаробезопасность
• Работа при температуре до –60 C - подходит для холодных регионов и открытых площадок

Ограничения применения

Выключатель OptiDin BM63-2C3-DC-УХЛ3-РЕG нельзя использовать в сетях переменного тока - он рассчитан исключительно на постоянный ток (DC). IP30 не обеспечивает защиту от влаги - не применяйте во влажных помещениях без дополнительной герметизации. Номинальный ток 3 А ограничен - не подходит для мощных двигателей или оборудования с высоким пусковым током. Также не рекомендуется применять в средах с агрессивными химическими веществами или значительной конденсацией влаги.

Примеры использования

• Защита солнечных панелей в автономных энергоустановках (PV-системы)
• Коммутация батарейных банков в UPS и резервных источниках питания
• Щиты управления на железной дороге (постоянный ток 110–220 В)
• Системы освещения на LED-технологии с питанием от DC-источников
• Промышленные контроллеры и системы автоматизации с DC-шинами

Практические советы

• При подключении проводов используйте жилы сечением не более 25 мм2 - даже если возможно подключение до 35 мм2, это может снизить надёжность зажима
• Не забудьте проверить полярность при подключении - хотя выключатель не чувствителен к направлению тока, правильная маркировка упрощает обслуживание
• Для установки в холодных регионах (ниже –40 C) убедитесь, что все соединения выполнены в соответствии с нормами - металл становится хрупче
• Перед первым включением проверьте механическое состояние рычага - он должен перемещаться свободно, без заеданий
• При использовании в щите с несколькими автоматами - оставляйте минимальный зазор между устройствами для лучшей вентиляции
