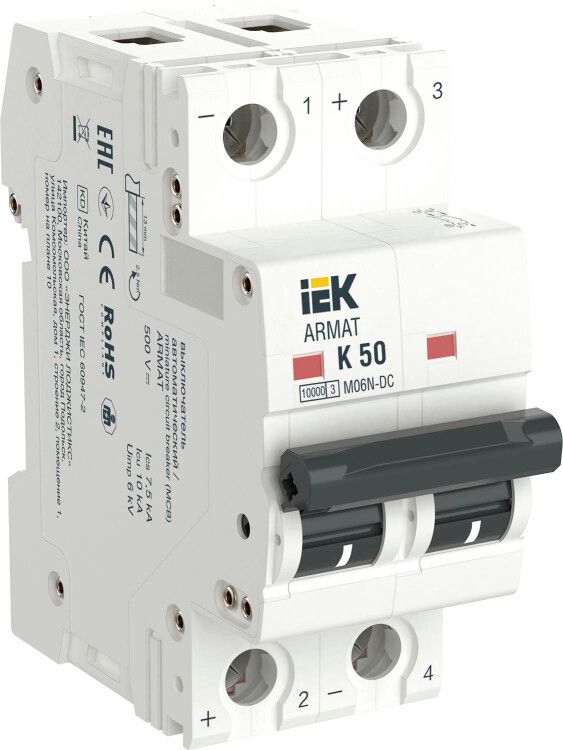

Выключатель автоматический модульный 2п K 50А M06N-DC ARMAT IEK AR-M06N-2-K050DC

Автоматический выключатель модульный 2-полюсный K 50А серия M06N-DC от IEK предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования, солнечных , систем хранения энергии и других DC-системах. Артикул ar-m06n-2-k050dc обеспечивает надёжную работу в условиях высоких нагрузок и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный K 50А серия M06N-DC используется для защиты цепей постоянного тока (DC) с номинальным напряжением до 440 В. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, одновременно выполняя функции ручного отключения и секционирования участков сети. Применяется в системах с источниками постоянного тока: солнечных электростанциях, аккумуляторных батареях, промышленных преобразователях, зарядных станциях для электромобилей, тяговых сетях и оборудовании .

Технические характеристики

• Номинальный ток: 50 А - максимальный длительно допустимый ток без срабатывания.
• Номинальное напряжение: 440 В DC - предельное рабочее напряжение цепи постоянного тока.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Число полюсов: 2 - управление двумя проводниками (плюс/минус) в цепи постоянного тока.
• Характеристика срабатывания: K - умеренная чувствительность к импульсным токам; подходит для нагрузок с пусковыми токами (например, двигатели, светодиодные драйверы).
• Сечение проводника: 1–25 мм2 - совместим с медными жилами указанного сечения при винтовом зажиме.
• Степень защиты IP20: защита от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - требует установки внутри закрытых щитов.
• Рабочий температурный диапазон: -40…+70 C - работает в суровых климатических условиях, включая холодные склады и жаркие помещения.
• Механический ресурс: 20 000 циклов включения/выключения - долговечность при частом использовании.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Номинальное напряжение изоляции: 500 В - уровень изолирующей способности между токоведущими частями и корпусом.
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическому воздействию.
• Степень загрязнения 2: рассчитан на средний уровень запыления - подходит для помещений с нормальной чистотой воздуха.

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный K 50А серия M06N-DC монтируется на стандартную DIN-рейку типа TS35. Ширина занимаемого места - 2 модуля (18 мм каждый). Подключение силовых проводов осуществляется через винтовые зажимы - необходимо использовать гильзы или наконечники при сечении более 10 мм2 для лучшего контакта. Наличие возможности подключения шинами PIN/FORK позволяет организовать сборку групповых цепей без лишних соединителей. Для правильной работы важно соблюдать полярность: вход и выход помечены, хотя устройство не зависит от направления тока.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ и проходит регулярные испытания на заводе. Конструкция имеет повышенную прочность и улучшенную дугогасительную камеру, что снижает риск возгорания при отключении больших токов. Сертификация гарантирует соответствие безопасности при работе с постоянным током, где дуга горит дольше, чем в переменном. Отказ от использования в цепях переменного тока (AC) обязателен - это нарушит работу и создаст опасность.

Преимущества

• Высокая скорость срабатывания при КЗ благодаря оптимизированной дугогасительной камере.
• Увеличенная механическая износостойкость - 20 000 циклов делает устройство подходящим для часто используемых автономных систем.
• Широкий диапазон рабочих температур (-40…+70 C) - подходит для внешней установки в герметичных щитах.
• Поддержка шинного подключения - ускоряет сборку и минимизирует точки соединения.
• Совместимость с другими аппаратами серии M06N - легко формировать комплексные решения.

Ограничения применения

• Не применяется в цепях переменного тока (AC) - характерistics K и конструкция дугогасительной системы рассчитаны исключительно на DC.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытых щитов, даже под навесом.
• Номинальное напряжение 440 В DC - не подходит для систем выше 500 В (например, некоторые HVDC-сети).
• Не рекомендован для цепей с очень частыми включениями (>10 раз в час) без учета теплового режима - возможен перегрев контактной группы.

Примеры использования

• Защита массива фотовoltaических панелей в солнечной электростанции 48 В / 50 А.
• Отключение аккумуляторной батареи в UPS-системе с постоянным током.
• Коммутационный элемент в контроллере зарядки электробуса.
• Щитовая защита в промышленном инверторе питания насосов постоянного тока.
• Система управления питанием в железнодорожных сигнализаторах и освещении.

Практические советы

• Выбирая автоматический выключатель модульный 2-полюсный K 50А серия M06N-DC, убедитесь, что ваша система действительно работает на постоянном токе - использование в AC вызовет отказ.
• При подключении многожильных проводов используйте наконечники OFI или OTI - они обеспечивают равномерное давление на винты и продлевают срок службы контактов.
• Для систем с высокой плотностью компонентов учтите, что два модуля занимают 36 мм - планируйте место в щите заранее.
• Перед первым включением проверьте момент затяжки винтов - он должен быть достаточным, чтобы не было прогрева, но не слишком большим, чтобы не повредить резьбу.
• Проверяйте наличие сертификатов и клейма IEK на корпусе - оригинальные устройства имеют четкую маркировку и качественную окраску.
