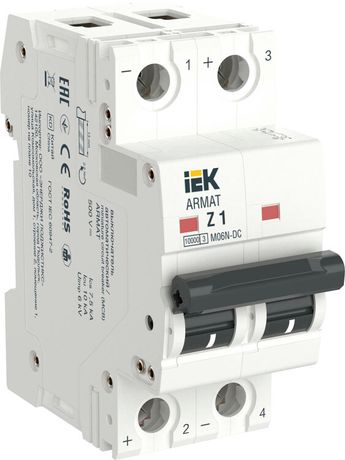

Выключатель автоматический модульный 2п Z 1А M06N-DC ARMAT IEK AR-M06N-2-Z001DC

Автоматический выключатель модульный 2-полюсный Z 1А M06N-DC - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, подходит для систем с напряжением до 440 В. Бренд IEK, артикул ar-m06n-2-z001dc, серия ARMAT.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный Z 1А M06N-DC предназначен для защиты цепей постоянного тока (DC) в слаботочных и среднемощных системах. Обеспечивает автоматическое отключение при перегрузках и коротких замыканиях, а также позволяет вручную отключить питание для обслуживания. Применяется в системах с источниками постоянного тока: солнечными батареями, светодиодным освещением, аккумуляторными установками, контроллерами заряда, промышленной автоматикой, транспорте (электромобили, железнодорожные системы), телекоммуникационном оборудовании.

Технические характеристики

• Номинальный ток: 1 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 440 В DC - рабочее напряжение цепи постоянного тока
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Количество полюсов: 2 - защищает два провода (плюс и минус) одновременно
• Характеристика срабатывания: Z - чувствительная к кратковременным импульсам, подходит для электронных нагрузок (например, преобразователи, LED-драйверы)
• Количество модулей: 2 - занимает 2 стандартных модуля на DIN-рейке (17,5 мм каждый)
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды
• Рабочая температура: от –40 C до +70 C - работает в суровых условиях, включая холодные помещения и жаркие щитовые
• Подключение: винтовые зажимы - совместим с проводами сечением 1–25 мм2
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между контактами и корпусом
• Срок службы: 15 лет - расчётный срок эксплуатации при соблюдении условий
• Механическая износостойкость: 20 000 циклов - количество операций включения/выключения без потери характеристик
• Материал корпуса: пластик - устойчив к воздействию внешней среды, самозагасающий
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем пыли и влаги
• Цвет: белый - соответствует стандартному цвету модульной аппаратуры IEK

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный Z 1А M06N-DC устанавливается на стандартную DIN-рейку типа TS35. Подключение проводов осуществляется через винтовые зажимы - затяжка усилием 0,8 Нм рекомендована для обеспечения надёжного контакта. Для проводов сечением более 10 мм2 используйте наконечники (наконечник типа OF или PF). Совместим с шинами PIN и FORK для параллельного подключения нескольких устройств. Не требует специальных инструментов - монтаж возможен обычной отвёрткой. Устройство не имеет фиксатора против случайного отключения - при необходимости можно использовать дополнительные механические фиксаторы.

Безопасность и стандарты

Автоматический выключатель M06N-DC соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Производится на заводах IEK с регулярным контролем качества. Конструкция прошла испытания на термическую стойкость, ударную прочность и долговечность. Отличается повышенной устойчивостью к дуговым процессам благодаря улучшенной дугогасительной камере. Сертифицирован для работы в сетях с классом загрязнения 2 - подходит для помещений с нормальным уровнем запыления.

Преимущества

• Высокая скорость срабатывания - быстрое отключение при КЗ снижает риск повреждения оборудования
• Увеличенная прочность конструкции - уменьшена вероятность деформации при частых срабатываниях
• Долгий ресурс - 20 000 циклов включения/выключения обеспечивают надёжность даже в интенсивных режимах
• Широкий диапазон температур - работает в неотапливаемых помещениях, на улице внутри щитов, в холодильных камерах
• Специфическая характеристика Z - оптимальна для чувствительной электроники, не ложно срабатывает при пусковых токах

Ограничения применения

• Не применяется в цепях переменного тока (AC) - только для постоянного тока (DC)
• Степень защиты IP20 исключает применение во влажных, пыльных или открытых местах без дополнительной защиты (корпуса IP54+)
• Номинальное напряжение 440 В DC - нельзя использовать в высоковольтных системах выше 440 В (например, в промышленных HVDC-сетях)
• Номинальный ток 1 А - не подходит для мощных потребителей (более 440 Вт при 440 В); для больших нагрузок выбирайте другие номиналы серии M06N (до 63 А)
• Отсутствуют встроенные индикаторы состояния - невозможно визуально определить, сработал ли автомат без проверки положения рычага

Примеры использования

• Защита солнечной установки 12–48 В DC с мощностью до 440 Вт
• Отключение питания LED-освещения в офисе или на улице (при использовании драйверов с DC входом)
• Щитовая система управления автономным электрооборудованием в грузовиках или судах
• Контроль цепей зарядки аккумуляторов в UPS-системах
• Распределение питания в телеком-шкафах с DC-питанием (48 В)

Практические советы

• Выбирая автомат, убедитесь, что ваша цепь действительно работает на постоянном токе - неверное применение в AC-цепях приведёт к отказу устройства
• Для проводов сечением менее 1 мм2 используйте наконечники - они предотвращают обрыв жил при затяжке
• При установке рядом с другими автоматами учтите тепловую нагрузку - плотная компоновка может вызывать перегрев
• Характеристика Z подходит для электроники, но не для двигателей или нагревателей - там нужна характеристика C или D
• Проверьте соответствие номинала тока нагрузке: 1 А - это максимум 440 Вт при 440 В. Перегрузка вызовет частые отключения
• Для удобства диагностики отметьте место установки на схеме - так легче найти проблемный участок при срабатывании
