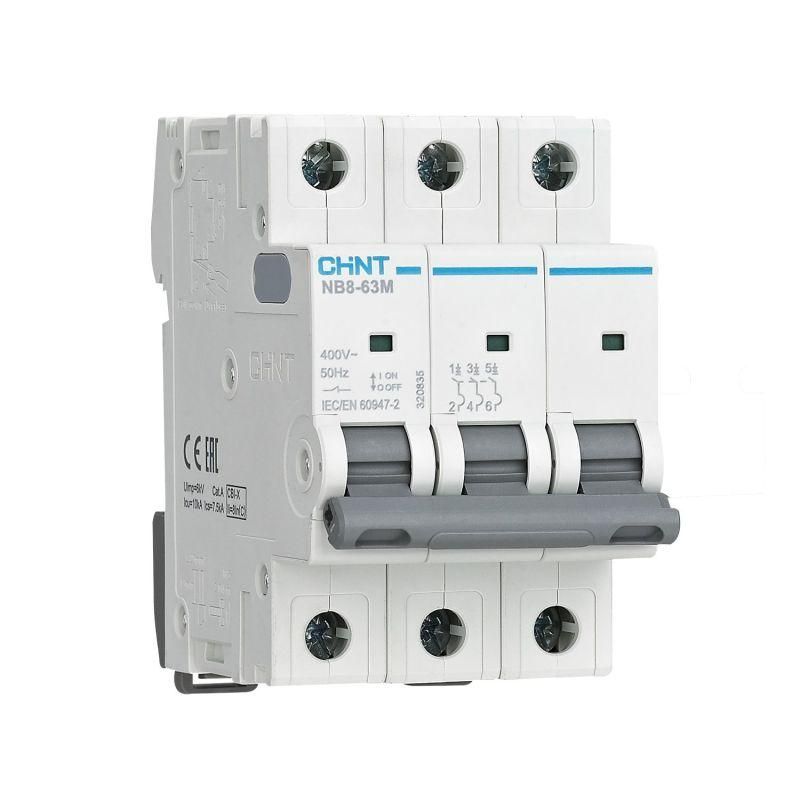

Выключатель автоматический NB8-63M 3P 16А 10кА х-ка K без тепл. расцеп. (R) | 320843 CHINT

Автоматический выключатель модульный 3-полюсный 16А 10кА серия NB8-63M характеристика K без теплового расцепителя - это коммутационное устройство для защиты электродвигателей и других мощных нагрузок от коротких замыканий, устанавливаемое в распределительных щитах. Бренд CHINT предлагает этот прибор как часть надёжной серии NB8-63M, подходящую для промышленных и специализированных систем, где требуется точное управление без тепловой защиты.

Назначение и область применения

Этот автоматический выключатель предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя делает его непригодным для защиты от перегрузок - он реагирует только на высокие токи КЗ. Применяется там, где перегрузка уже контролируется другим оборудованием: например, термореле, частотными преобразователями или пускателями.

• Защита электродвигателей в насосах, вентиляторах, конвейерах
• Управление и защита оборудования систем дымоудаления, вентиляции, кондиционирования
• Щиты пожарной безопасности, где важна быстрая реакция на КЗ, а перегрузка регулируется внешними устройствами

Технические характеристики

• Номинальный ток: 16 А - максимальный рабочий ток, который выключатель может проводить длительное время без срабатывания
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с напряжением до 400 В между фазами
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе 9,6–14,4 × I_n, что соответствует пусковым токам двигателей
• Количество полюсов: 3 - защищает все три фазы одновременно
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при напряжении до этого значения
• Импульсное выдерживаемое напряжение (Uimp): 6 кВ - устойчив к кратковременным скачкам напряжения, например, от молний
• Частота: 50 Гц - оптимизирован для стандартной сети в России и странах СНГ
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Степень защиты (IP): IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от -35C до +70C - подходит для холодных и жарких помещений
• Категория применения: A - для нечастых операций включения/выключения
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже пикового значения

Совместимость и монтаж

Выключатель NB8-63M монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, совместимые с кабелями, шинами типа PIN и FORK. Ширина одного полюса - 18 мм, поэтому три полюса занимают ровно 54 мм. Устройство не требует специальных инструментов для установки - достаточно защёлкнуть его на рейке и затянуть винты клемм.

Для работы с другими элементами системы возможна дополнительная комплектация: вспомогательный контакт XF9, сигнальный контакт XF9J, независимый расцепитель S9 или расцепители напряжения OUVT/UVT. Эти устройства устанавливаются после основного аппарата и не влияют на его базовые функции.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при КЗ. Наличие окна индикации позволяет визуально определить состояние контактов - «I» (включено), «O» (выключено), «T» (сработало).

Преимущества

• Выбор характеристики K позволяет использовать выключатель с двигателями, имеющими высокие пусковые токи - без ложных срабатываний
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже в условиях слабых сетей или близости к трансформаторам
• Увеличенный ресурс: 20 000 механических и 10 000 электрических циклов - долгий срок службы при активном использовании
• Простая совместимость с аксессуарами - легко доработать под нужды системы

Ограничения применения

• Не применяется для защиты от перегрузок - обязательно наличие внешнего теплового реле или другого средства защиты от длительных перегрузок
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц
• IP20 не допускает использование во влажных, запылённых или открытых помещениях без дополнительной защиты корпуса
• Не предназначен для частого ручного включения/выключения - используется как защитное, а не коммутирующее устройство

Примеры использования

• Щит управления вентиляцией в торговом центре - три фазы двигателя вентилятора защищаются этим выключателем, а перегрузка контролируется термореле
• Система дымоудаления в офисном здании - при возгорании двигатель вытяжки должен немедленно включиться, а КЗ - отключиться без задержки
• Цеховая линия с несколькими асинхронными двигателями - каждый двигатель имеет свой автомат NB8-63M с характеристикой K, а общая защита от перегрузок реализована на уровне пускателей

Практические советы

• При выборе учитывайте посадочный диаметр кабеля - клеммы рассчитаны на медные провода сечением до 16 мм2
• Если система требует удалённой сигнализации срабатывания - выбирайте версию с дополнительным контактом XF9J
• Не используйте этот выключатель вместо обычного автомата с тепловой защитой - он не предохраняет от перегрева проводов
• Проверьте соответствие номинала тока (16 А) пусковому току вашего двигателя - характеристика K подходит для двигателей с отношением I_пуск/I_н ≤ 14
• При сборке щита соблюдайте шаг 18 мм между полюсами - это стандарт для модульных аппаратов серии NB8-63M
