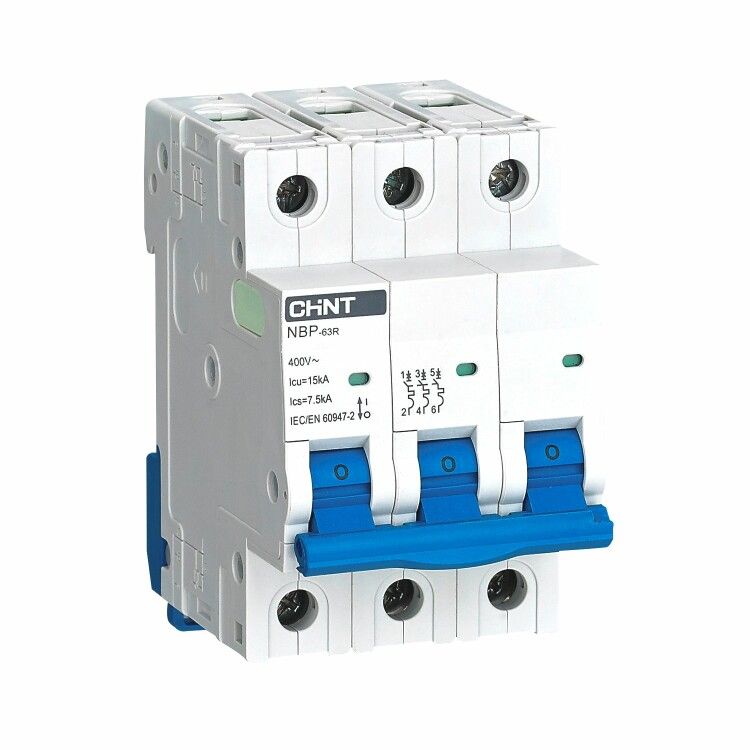

Выключатель автоматический трехполюсный NBP-63R 3P 16A 15кА 8In (R) | 352392 CHINT

Автоматический выключатель NBP-63R - трёхполюсный прибор на 16 А и 15 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Бренд CHINT, артикул 352392.

Назначение и область применения

Выключатель автоматический NBP-63R используется для защиты электропроводки и оборудования от сверхтоков - перегрузок и коротких замыканий. Применяется в системах переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для управления нагрузками, которые включаются и отключаются не чаще нескольких раз в день - например, двигатели, освещение, группы розеток, нагревательные элементы.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20% выше номинала, оптимально для нагрузок с умеренным пусковым током (например, насосы, вентиляторы, светильники)
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Напряжение изоляции: 440 В - предельное напряжение, которое выдерживает изоляция без пробоя
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -30C до +70C - можно использовать в неотапливаемых помещениях и на улице внутри щита
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов - долгий срок службы при нормальных условиях эксплуатации
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите вместе с другими модульными устройствами. Подключение осуществляется через клеммы: подходят медные кабели сечением до 16 мм2, а также шины типов PIN и FORK. Каждый полюс имеет отдельные входные и выходные клеммы. Индикатор положения контактов - окно на передней панели: красный цвет = отключен, зелёный = включен.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2. Обеспечивает класс токоограничения 3, что снижает риск повреждения кабеля и оборудования при аварии. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке щита благодаря степени защиты IP20. Наличие сигнализации положения контактов позволяет оперативно диагностировать состояние устройства без вскрытия щита.

Преимущества

• Увеличенная отключающая способность (15 кА) обеспечивает надёжную работу даже в промышленных сетях с высокими токами КЗ
• Характеристика C с коэффициентом 8In хорошо сочетается с типичными промышленными нагрузками - меньше ложных срабатываний при пуске двигателей
• Высокая механическая и электрическая износостойкость - длительный срок службы при активном использовании
• Совместимость со шинами PIN/FORK - удобство сборки распределительных щитов
• Яркий индикатор положения контактов - упрощает обслуживание и диагностику

Ограничения применения

• Не предназначен для частого включения/отключения - более 5–10 раз в день может снизить срок службы
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без корпуса или на улице
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные компрессоры, трансформаторы) - лучше выбрать характеристику D
• Требуется соблюдение правил монтажа: кабели должны быть правильно затянуты, не допускается перегиб и повреждение жил

Примеры использования

• Защита трёхфазного двигателя мощностью до 4 кВт на производстве
• Групповая защита розеток в офисном помещении
• Щитовое устройство для системы кондиционирования
• Распределительный щит торгового центра с несколькими нагрузками
• Линия питания осветительных приборов в складском комплексе

Практические советы

• Выбирая автомат NBP-63R, проверьте соответствие номинального тока нагрузке - не стоит ставить 16 А на цепь с потреблением 12 А, если есть возможность взять 10 А - это повысит чувствительность к перегрузке
• При монтаже используйте кабель сечением не менее 2,5 мм2 для 16 А - меньшее сечение вызовет перегрев
• Перед первым включением убедитесь, что все клеммы плотно затянуты - слабый контакт - основная причина отказов
• Если в щите много аппаратов, пометьте каждый автомат - так проще найти нужный при аварии
• NBP-63R - часть серии CHINT, совместим с другими изделиями этой линейки: одинаковые крепления, ширина модулей, клеммы - легко расширять щит
