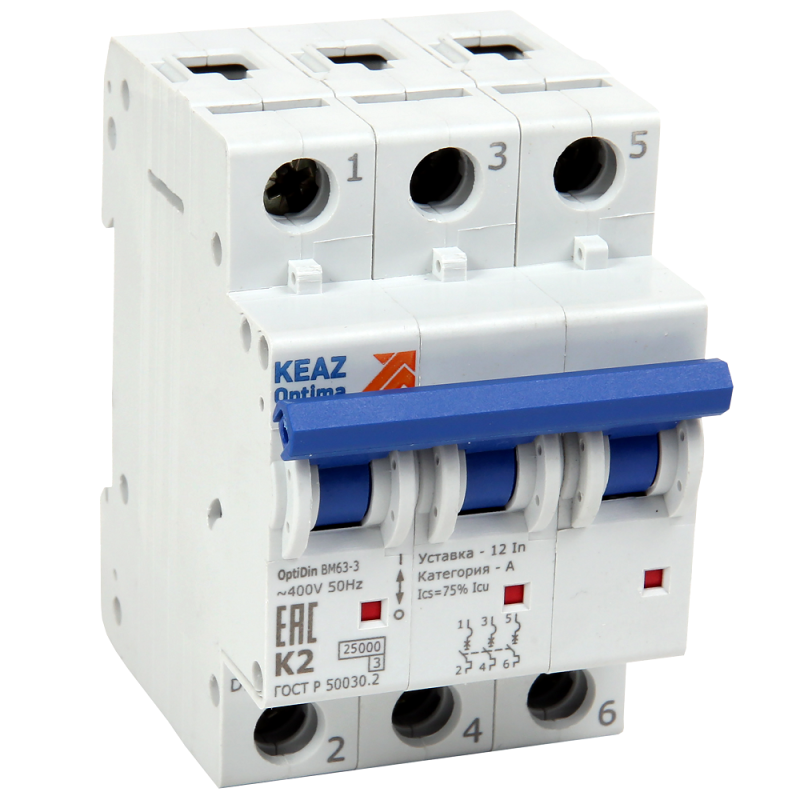

Выключатель автоматический модульный 3п L OptiDin ВМ63-3L10-25-УХЛ3 КЭАЗ 342113

Автоматический выключатель ВМ63-3L10-25-УХЛ3 КЭАЗ - это трёхполюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Выключатель ВМ63-3L10-25-УХЛ3 КЭАЗ рассчитан на работу в условиях умеренного климата и обеспечивает надёжную отсечку токов до 25 кА.

Назначение и область применения

Выключатель ВМ63-3L10-25-УХЛ3 КЭАЗ предназначен для защиты трёхфазных электрических цепей с номинальным током до 10 А. Он защищает оборудование от длительных перегрузок и аварийных токов короткого замыкания. Применяется в распределительных щитах, где требуется точная и быстрая отсечка тока - например, в системах управления насосами, вентиляцией, маломощными станками, освещением и другим промышленным оборудованием.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение переменного тока (AC) для трёхфазной сети;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 25 кА - способность безопасно прервать максимальный ток короткого замыкания;
• Характеристика срабатывания: L - медленная отсечка, подходит для нагрузок с высокими пусковыми токами (например, двигатели);
• Класс токоограничения: 3 - быстро ограничивает ток короткого замыкания, снижая тепловую и механическую нагрузку на сеть;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Модульная ширина: 3 М - занимает три стандартных модуля (54 мм) в DIN-рейке;
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высокой вероятностью импульсных перенапряжений;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (обычные условия в помещении).

Совместимость и монтаж

Выключатель ВМ63-3L10-25-УХЛ3 КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы: рекомендуется использовать провода сечением 0,5–16 мм2 (медные). Обязательно соблюдать момент затяжки - не более 0,8 Нм, чтобы избежать повреждения контактов. Устройство совместимо со всеми типами модульных устройств, соответствующих стандарту IEC/EN 60947-2.

Безопасность и стандарты

Выключатель ВМ63-3L10-25-УХЛ3 КЭАЗ соответствует требованиям международных стандартов IEC/EN 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 2. Конструкция исключает самопроизвольное отключение при вибрации и обеспечивает видимый разрыв цепи при переводе в положение “OFF”.

Преимущества

• Высокая отключающая способность (25 кА) - гарантирует безопасность даже при серьёзных авариях;
• Класс токоограничения 3 - минимизирует риск повреждения кабеля и оборудования при КЗ;
• Характеристика L - позволяет работать с моторами и другими устройствами, имеющими высокий пусковой ток, без ложных срабатываний;
• Индикатор положения - наглядно показывает состояние (“ON/OFF”) без необходимости проверки мультиметром;
• Работает в температурном диапазоне от -40C до +60C - подходит для неотапливаемых помещений.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги;
• Не используется в цепях постоянного тока (DC) - только для переменного тока 50 Гц;
• Не подходит для нагрузок выше 10 А - превышение вызовет преждевременное срабатывание или выход из строя;
• Требует наличия свободного пространства глубиной 75 мм - не устанавливается в тонких или перегруженных щитках.

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 4 кВт в станке с ЧПУ;
• Щитовая защита группы осветительных приборов в производственном цехе;
• Распределительный щит торгового центра - защита контуров вентиляции и лифтового оборудования;
• Подключение частотного преобразователя с плавным пуском - благодаря характеристике L не будет ложных отключений.

Практические советы

• Выбирая автомат ВМ63-3L10-25-УХЛ3 КЭАЗ, убедитесь, что ваша сеть имеет напряжение 400 В AC и частоту 50 Гц - иначе возможны отказы;
• При использовании с двигателями проверьте пусковой ток - он не должен превышать 5–7 крат от 10 А (т.е. 50–70 А), иначе нужен класс C или D;
• Обязательно используйте клеммы с правильным сечением - слишком толстый провод не войдёт, слишком тонкий - перегреется;
• Проверяйте плотность фиксации на DIN-рейке после монтажа - слабо защёлкнутый автомат может выпасть при вибрации;
• Для удобства обслуживания можно дополнительно установить сигнализацию срабатывания - выключатель ВМ63-3L10-25-УХЛ3 КЭАЗ поддерживает эту возможность.
