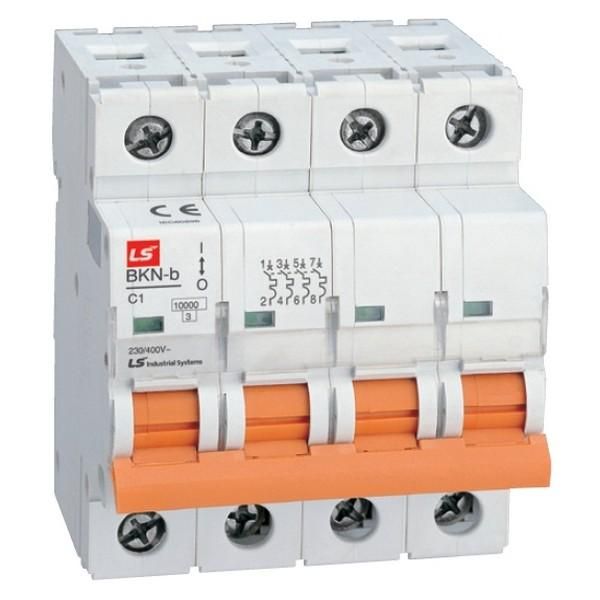

Автоматический выключатель BKN-b 3P+N B16A | 061403958B Lsis

Автоматический выключатель BKN-b 3P+N B16A 10кА - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах. Артикул 061403958b, бренд LS Electric.

Назначение и область применения

Автоматический выключатель BKN-b 3P+N B16A 10кА защищает четырёхпроводные сети переменного тока напряжением до 380 В. Он отключает питание при превышении допустимой нагрузки (до 16 А) или при аварийном токе короткого замыкания до 10 кА. Применяется в распределительных щитах зданий, на входе в оборудование, в системах освещения, нагрева и маломощной автоматики.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Число полюсов: 4 (3 фазы + N) - обеспечивает отключение всех проводников, включая нулевой;
• Номинальное напряжение: 380 В - рассчитан на трёхфазную сеть с нулём;
• Характеристика расцепителя: B - чувствителен к умеренным перегрузкам, подходит для бытовых и световых нагрузок (например, лампы, компьютеры);
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Род тока: переменный (AC) - не предназначен для постоянного тока;
• Тип расцепителя: комбинированный - тепловой (реакция на длительную перегрузку) и электромагнитный (мгновенное отключение при КЗ);
• Монтаж: на DIN-рейку шириной 35 мм - совместим со стандартными щитами;
• Количество модулей: 4 - занимает 4 стандартных модуля ширины в щите;
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды; требует установки внутри закрытого щита;
• Рабочая температура: от –5 до +40 C - не рекомендуется использовать в неотапливаемых помещениях зимой или в условиях высокой температуры (например, рядом с печью).

Совместимость и монтаж

Автоматический выключатель BKN-b 3P+N B16A 10кА устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - затягивать необходимо усилием 0,8–1,0 Нм, чтобы избежать перегрева контактов. Ноль (N) подключается к соответствующему выводу - важно соблюдать полярность при подключении. Устройство не имеет возможности внешнего управления или сигнализации - работает исключительно в режиме защиты.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных помещений. Сертифицирован для использования в сетях с TN-S и TN-C-S системами заземления. Отключение происходит без образования открытой дуги благодаря внутренней камере гашения.

Преимущества

• Универсальная защита: сочетание теплового и электромагнитного расцепителей обеспечивает надёжную работу как при медленных перегрузках, так и при внезапных КЗ;
• Фиксированное отключение ноля - повышает безопасность при обслуживании, исключает риск сохранения потенциала на нулевом проводе;
• Компактность: всего 4 модуля позволяют экономить место в щите;
• Надёжность бренда LS Electric - проверенные материалы и технологии производства.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - возможен отказ или повреждение;
• Не подходит для сред с повышенной запылённостью, влагой или экстремальной температурой - IP20 не обеспечивает защиту вне щита;
• Характеристика “B” не подходит для мощных двигателей или сварочных аппаратов - требуется характеристика “C” или “D”;
• Не предназначен для частого ручного включения/выключения - используется только как защитное устройство, а не как рубильник.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Подключение системы освещения с несколькими группами;
• Щитовая защита для оборудования с активной нагрузкой: обогреватели, насосы, компрессоры малой мощности;
• Вводной автомат в распределительном щите дома или небольшого цеха.

Практические советы

• Выбирая автомат BKN-b 3P+N B16A 10кА, убедитесь, что суммарная нагрузка на защищаемую цепь не превышает 16 А - лучше делать запас 20%
;
• Проверьте посадочные размеры перед установкой - хотя он стандартизирован, некоторые старые щиты имеют нестандартные рейки;
• Не используйте этот автомат вместо УЗО - он не реагирует на утечки тока на землю;
• При сборке щита помечайте каждый автомат - особенно важен ноль (N), поскольку он тоже отключается;
• Если планируете подключать устройства с высоким пусковым током (например, двигатели), выбирайте характеристику C - B слишком чувствителен.
