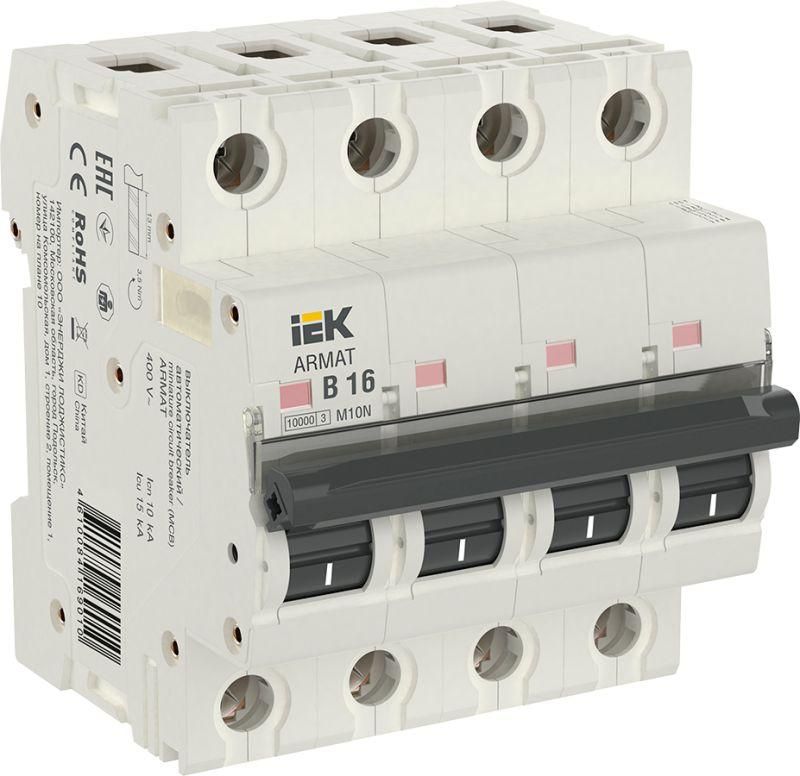

Выключатель автоматический четырехполюсный M10N 4P B 16А 10кА ARMAT | AR-M10N-4-B016 IEK

Автоматический выключатель четырехполюсный B 16А 10кА M10N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых и общественных зданий, обеспечивая надёжную работу при нагрузках до 16 А.

Назначение и область применения

Автоматический выключатель четырехполюсный B 16А 10кА M10N защищает сети с напряжением до 400 В, где требуется одновременное отключение всех фаз и нулевого провода. Применяется в бытовых и аналогичных объектах: квартирах, офисах, малых торговых помещениях. Подходит для защиты групповых линий освещения, розеток, бытовой техники и других потребителей с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Количество полюсов: 4 - отключаются все четыре проводника (L1, L2, L3, N)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для нагрузок с невысокими пусковыми токами (освещение, бытовые приборы)
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенно реагирует на КЗ, медленно - на длительную перегрузку
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (18 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода
• Рабочая температура: от –40 C до +70 C - работает в широком температурном диапазоне
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Цвет: белый - соответствует стандартной цветовой гамме щитового оборудования
• Гарантийный срок: 15 лет - долгосрочная надёжность производства

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 16А 10кА M10N монтируется на DIN-рейку типа 35 мм. Установка выполняется стандартным методом: защёлкивание на рейку и фиксация болтом. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 25 мм2. Все полюса отключаются одновременно - важно соблюдать правильную последовательность подвода фаз и нуля. Устройство совместимо со всеми шинами и клеммниками, подходящими под серию ARMAT.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения проводки. Отсутствие защиты от внешней среды (IP20) требует обязательной установки в закрытый электрошкаф. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - допускается использование в неотапливаемых помещениях с умеренной влажностью.

Преимущества

• Четырёхполюсная конструкция обеспечивает полное отключение нулевого провода - повышает безопасность при обслуживании
• Высокая отключающая способность (10 кА) - надёжно справляется с типичными авариями в жилых сетях
• Долгий срок службы и 15-летняя гарантия - снижают затраты на замену
• Широкий диапазон рабочих температур - стабильно работает даже в холодных помещениях
• Поддержка кабелей до 25 мм2 - удобно для подключения мощных линий

Ограничения применения

• Не применяется в промышленных системах с высокими пусковыми токами (например, крупные двигатели) - характеристика B слишком чувствительна
• IP20 не защищает от пыли и влаги - запрещена установка вне щита, на улице или во влажных помещениях без корпуса
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в трёхкомнатной квартире с несколькими мощными приборами (стиральная машина, микроволновка, бойлер)
• Отключение всей линии освещения в офисе с четырьмя фазами
• Щитовая защита входа в многоквартирный дом, когда необходимо отключать ноль вместе с фазами
• Распределительный щит в административном здании с однофазными и трёхфазными нагрузками

Практические советы

• Выбирая автоматический выключатель четырехполюсный B 16А 10кА M10N, проверьте, что ваша сеть действительно требует отключения нуля - в некоторых случаях достаточно трёхполюсного аппарата
• При подключении используйте наконечники для кабелей сечением более 10 мм2 - это повысит контакт и предотвратит нагрев
• Не устанавливайте этот аппарат рядом с источниками тепла - он может ложно сработать из-за перегрева
• Для защиты от утечек тока обязательно сочетайте его с УЗО - сам по себе он не реагирует на токи утечки
• При замене старого автомата сверьте количество модулей - M10N занимает 4 модуля, поэтому место в щите должно быть достаточным
