Автоматический выключатель BKN-b 4p B10A | 061404078B Lsis

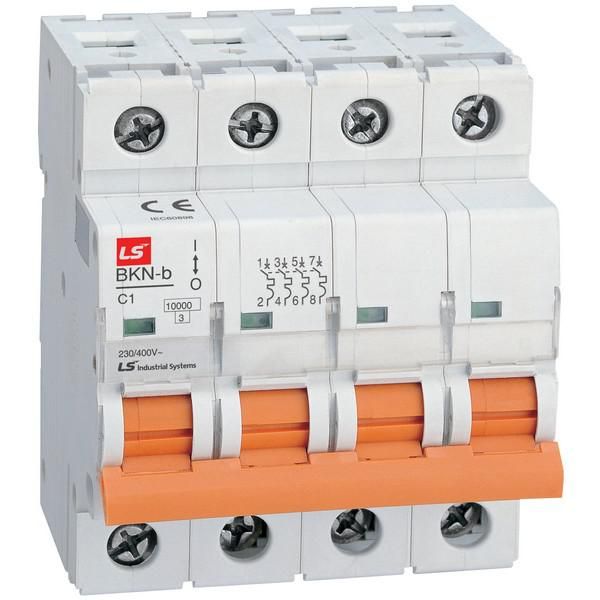

Автоматический выключатель модульный 4 полюса B 10А 10кА BKN-b LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для промышленного и коммерческого оборудования, работающего при напряжении 380 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный 4 полюса B 10А 10кА BKN-b LS Electric защищает четырёхпроводные сети 380 В от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах промышленных объектов, на участках с трёхфазными нагрузками: насосы, компрессоры, конвейеры, системы вентиляции, станки с ЧПУ. Подходит для установки в помещениях с контролируемой средой - офисах, цехах, складских комплексах.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Четыре полюса - позволяет одновременно отключать все фазы и ноль в трёхфазной системе;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Характеристика расцепителя: B - чувствительна к кратковременным перегрузкам, оптимальна для освещения, бытовых и слабых промышленных нагрузок; срабатывает при токе 3–5 кратном от номинала;
• Напряжение: 380 В - рассчитан на работу в сетях с линейным напряжением 380 В переменного тока;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок) - двойная защита в одном устройстве;
• Монтаж на DIN-рейку: занимает 4 модуля (72 мм шириной);
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищён от пыли и воды;
• Рабочий температурный диапазон: от –5 C до +40 C - требует установки в помещении с нормальным микроклиматом;
• Род тока: переменный - не постоянный ток.

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса B 10А 10кА BKN-b LS Electric совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используйте кабель сечением 0,5–2,5 мм2 (медный). Обязательно соблюдайте полярность при подводе питания - входные клеммы расположены сверху, выходные - снизу. После монтажа проверьте надёжность зажимов: недостаточно затянутые клеммы вызывают нагрев и отказ.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках до 1000 В. Наличие двухступенчатой защиты (электромагнитной и тепловой) обеспечивает соответствие требованиям безопасности при работе с высокими токами. Отключение происходит автоматически при достижении порогов, исключая необходимость вмешательства оператора.

Преимущества

• Надёжная двухступенчатая защита - сочетание теплового и электромагнитного расцепителей повышает точность срабатывания;
• Фиксация на DIN-рейке - быстрый монтаж и демонтаж без инструментов;
• Чёткая визуальная индикация положения - рычаг легко отличить: “I” - включено, “O” - выключено, середина - сработало;
• Компактность - всего 4 модуля занимают мало места в шкафе;
• Произведён бренда LS Electric - известный производитель с долгой историей в области автоматических аппаратов.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током - работает только с переменным током;
• Не рекомендован для частых включений/выключений - не является контактным оборудованием, а лишь защитным;
• Требуется температура выше –5 C - при более низких показателях возможны задержки срабатывания или отказ;
• Не используется для защиты мощных двигателей с высоким пусковым током - характеристика B слишком чувствительна, лучше выбрать C или D.

Примеры использования

• Защита трёхфазного станка с питанием 380 В и потребляемым током 8–9 А;
• Щитовая защита группы светильников и маломощных приборов в административном здании;
• Обеспечение аварийного отключения вентиляционного блока с трёхфазным двигателем;
• Распределительный щит на складе с несколькими линиями 380 В, где важна координированная защита всех фаз.

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса B 10А 10кА BKN-b LS Electric, убедитесь, что суммарная нагрузка на каждую фазу не превышает 10 А - даже если общая мощность ниже допустимой, перекос по фазам может вызвать ложное срабатывание;
• При проектировании щита учтите, что этот выключатель занимает 4 модуля - планируйте место заранее;
• Если ваша система имеет высокий пусковой ток (например, двигатели), рассмотрите вариант с характеристикой C вместо B - он менее чувствителен к импульсам;
• Проверяйте состояние автомата после каждого срабатывания - если механизм износился, замена обязательна, даже если внешний вид целый;
• Не закрывайте щит полностью герметично - внутри нужна циркуляция воздуха для теплоотвода, особенно при работе рядом с другими аппарата.
