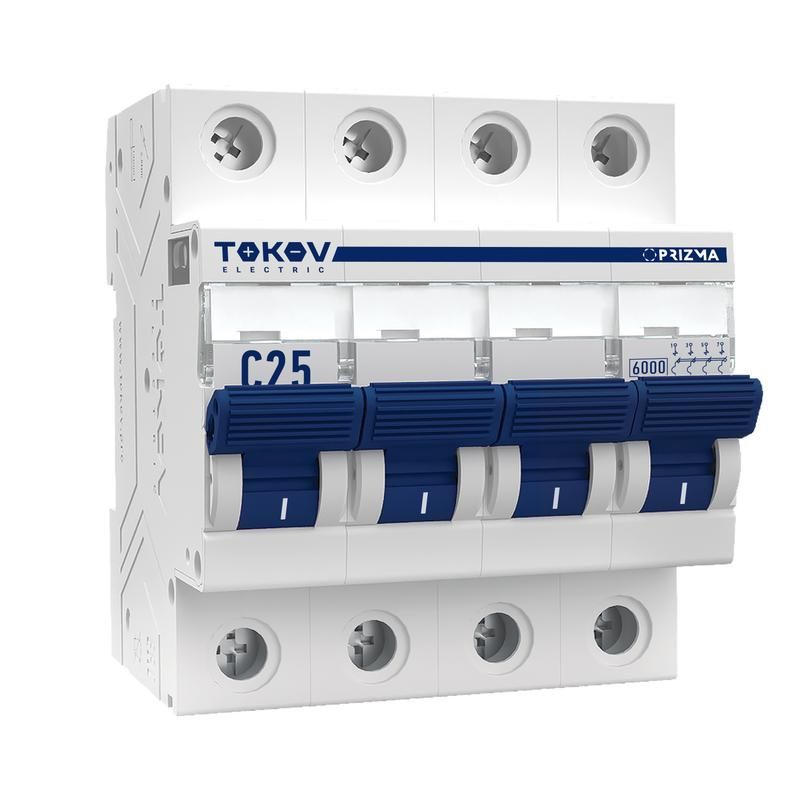

Выключатель автоматический модульный 4п C 25А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-4-25-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-25-c - это четырёхполюсное устройство для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита трёхфазной сети с нулевым проводником.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности при обслуживании оборудования. Выключатель применяется в распределительных щитах, где есть трёхфазные нагрузки: насосы, компрессоры, кондиционеры, станки, системы вентиляции и другие устройства с потреблением до 25 А на фазу.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети 230/400 В
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6 тысяч ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; подходит для нагрузок со средними пусковыми токами (например, двигатели, освещение, бытовые приборы)
• Количество защищаемых полюсов: 4 - все четыре полюса отключаются при аварии
• Ширина: 4 модуля (72 мм) - занимает 4 места в DIN-рейке
• Напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Сечение проводов:
  • Одножильный: 1–25 мм2
  • Многожильный: 1–16 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Температурный режим работы: от –25 C до +60 C
• Глубина монтажа: 50 мм - требует свободного пространства за DIN-рейкой

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-25-c монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительных щитах с достаточным зазором для теплоотвода. Для подключения используйте провода сечением не более 25 мм2 (одножильные) или 16 мм2 (многожильные). Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев. Клеммы рассчитаны на одинаковое сечение всех полюсов - соблюдайте равномерность подключения. Монтаж возможен в вертикальном положении, горизонтальный не допускается.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и EN 60898-1. Отключение происходит при превышении порога тока, гарантированно предотвращая перегрев проводки и возгорание. Наличие 4-полюсного отключения обеспечивает полное отсоединение от сети, включая ноль - это повышает безопасность при ремонтах. Применение в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Преимущества

• Полное отключение всех четырёх проводников - исключает опасность остаточного потенциала на нуле
• Характеристика C оптимальна для большинства промышленных и бытовых нагрузок с умеренными пусковыми токами
• Высокая отключающая способность (6 кА) - подходит для сетей с высокой мощностью короткого замыкания
• Поддержка широкого диапазона сечений проводов - совместим с типичными кабелями 2,5–16 мм2
• Устойчивость к широкому температурному диапазону - работает даже в неотапливаемых щитовых

Ограничения применения

• Не предназначена для установки во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска) - для них нужна характеристика D
• Запрещено использовать в цепях постоянного тока - только для AC 50 Гц
• Не следует применять в системах с глухозаземлённой нейтралью без проверки согласованности с другими защитными устройствами
• Не рекомендуется для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита трёхфазного кондиционера мощностью до 5,5 кВт
• Отключение питания станка с трехфазным двигателем 3 кВт
• Щитовая распределения в офисном помещении с несколькими группами розеток и освещения
• Защита группы насосов в системе водоснабжения
• Распределительный щит на производстве с несколькими машинами на 380 В

Практические советы

• Выбирая автомат, убедитесь, что суммарная нагрузка на каждую фазу не превышает 25 А - перегрузка приведёт к ложным срабатываниям
• При использовании многожильных проводов обязательно запрессуйте их наконечниками - это предотвратит обрыв контакта
• Проверьте соответствие сечения кабеля и автомата: для 25 А лучше использовать медный кабель минимум 4 мм2
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• При замене старого автомата - сравните ширину: новый 4-модульный займёт место трёх однополюсных устройств
• Для сложных систем рекомендуется координирование с другим оборудованием - выбирайте время срабатывания и токи так, чтобы не было ложных отключений выше по цепи
