Выключатель автоматический четырехполюсный NB1-63 4P 25A 6кА х-ка C (DB) (R) | 179745 CHINT

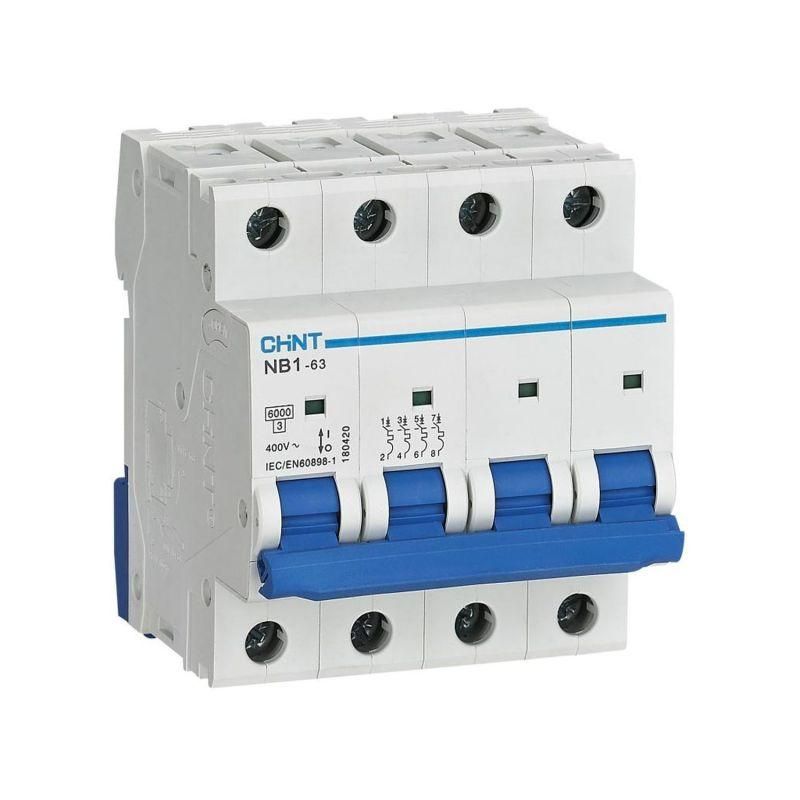

Автоматический выключатель NB1-63 от CHINT - четырёхполюсный модульный аппарат на 25 А с характеристикой C и отключающей способностью 6 кА. Предназначен для защиты электрических цепей в промышленных и коммерческих установках с переменным током, обеспечивает надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Четырёхполюсная конструкция позволяет одновременно отключать все фазы и ноль - важно для систем TN-S, TT и других с глухозаземлённой нейтралью. Применяется в цепях питания оборудования: станков, конвейеров, HVAC-систем, группового освещения, силовых шкафов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 4 - защищает три фазы и нулевой проводник одновременно;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с умеренным пусковым током (например, двигатели, светильники);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 400 В между фазами и 230 В между фазой и нулём;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Тип тока: переменный (AC) - не предназначен для постоянного тока;
• Модульная ширина: 4 модуля (72 мм) - занимает четыре ячейки на DIN-рейке;
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях;
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении;
• Механический ресурс: 20 000 циклов включения/отключения;
• Электрический ресурс: 10 000 циклов при номинальной нагрузке;
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование;
• Категория применения: A - для защиты кабелей и распределительных систем.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Кабельное подключение осуществляется через зажимы сверху и снизу - подходят медные провода сечением до 25 мм2. Также возможна установка шин типа PIN и FORK. Ширина одного полюса - 18 мм, что соответствует европейскому стандарту. Устанавливается в щитах с достаточным свободным местом - требуется минимум 4 модуля. Для подключения нуля используйте отдельную нулевую шину, так как выключатель не имеет функции разделения N-проводника.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Наличие индикатора положения контактов (окно на корпусе) позволяет визуально определить состояние выключателя - «вкл» / «выкл». Класс токоограничения 3 повышает безопасность при КЗ, снижая риск возгорания.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике C - меньше ложных срабатываний по сравнению с типом B;
• Высокая механическая и электрическая долговечность - подходит для частых операций в промышленных условиях;
• Возможность дополнительной комплектации: вспомогательные контакты, сигналы срабатывания, расцепители - позволяют интегрировать выключатель в системы управления;
• Яркий индикатор положения контактов - упрощает диагностику без тестирования;
• Совместимость со всей серией NB1-63 - легко заменить или расширить щит другими элементами этой же серии.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц;
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - обязательно использование в закрытых щитах;
• Не подходит для защиты мощных двигателей с высоким пусковым током (>10×Iн) - лучше выбрать характеристику D;
• Не имеет встроенного устройства для отключения нуля - если нужна защита нулевого провода, требуется двухполюсный выключатель с разделённым N или специальный 3P+N вариант;
• Не рекомендован для частого ручного включения/отключения - хотя ресурс высокий, часто повторяемые операции сокращают срок службы.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 11 кВт (ток ~22 А) - идеальная нагрузка для 25 А с характеристикой C;
• Щитовая группа освещения и розеток в торговом центре - 4 полюса обеспечивают полное отключение всех проводников;
• Распределительный щит на производстве с несколькими потребителями - возможность подключения дополнительных контактов для удалённой сигнализации отказа;
• Система кондиционирования с внешним блоком - защита от перегрузки при запуске компрессора.

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие номинального тока нагрузки - не более 80% от 25 А (т.е. ≤20 А рабочего тока) для длительной работы;
• При использовании в холодных помещениях (-25C) убедитесь, что щит не подвергается конденсации - это может вызвать пробой изоляции;
• Для сложных систем используйте дополнительные контакты XF9J - они передадут сигнал о срабатывании в систему контроля;
• При сборке щита соблюдайте порядок: фазы - L1, L2, L3, N - не меняйте местами, чтобы избежать проблем с заземлением;
• Проверяйте момент затяжки клемм - слишком слабо или сильно затянутые провода - основная причина нагрева и выхода из строя.
