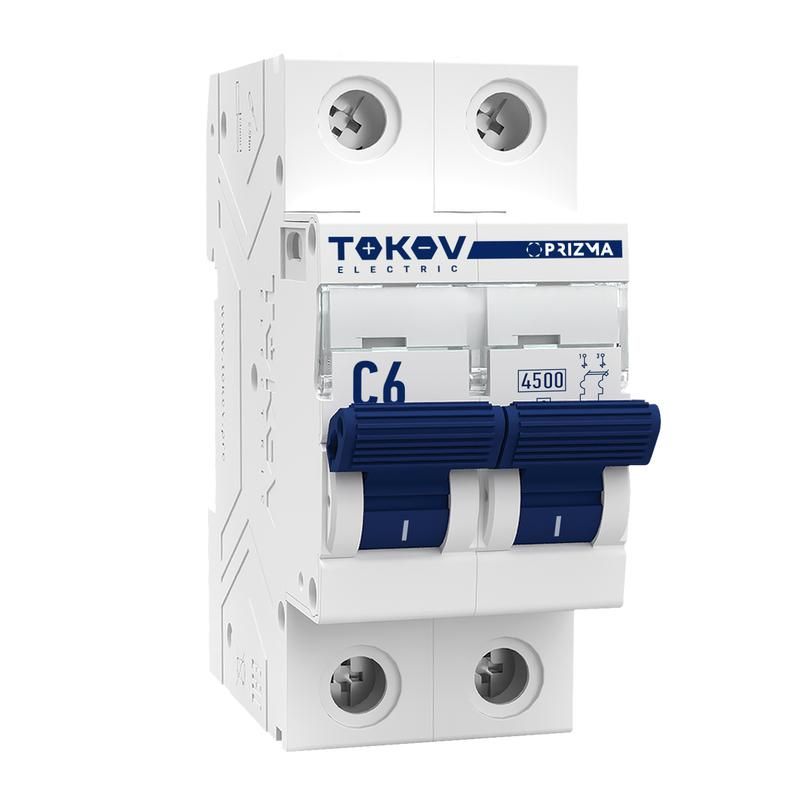

Выключатель автоматический модульный 2п C 6А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-6-C

Автоматический выключатель TOKOV ELECTRIC tke-pz45-mcbi-2-6-c - двухполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надёжная защита на 6 А и переменном токе.

Назначение и область применения

Этот автомат предназначен для защиты бытовых и промышленных электросетей с номинальным током до 6 А. Он срабатывает при длительной перегрузке или внезапном коротком замыкании, предотвращая повреждение проводки и оборудования. Применяется в распределительных щитах для защиты освещения, розеточных групп, маломощных приборов и контрольных цепей.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ - устойчивость к скачкам напряжения
• Отключающая способность: 4,5 кА при 230 В и 400 В - способен безопасно отключить даже мощное КЗ
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Защита: два полюса полностью отключаются при аварии
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий температурный диапазон: от –25 C до +60 C
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz45-mcbi-2-6-c монтируется на DIN-рейку шириной 35 мм, совместим со всеми стандартными распределительными щитами. Установка выполняется в щите с достаточным свободным местом - глубина монтажа составляет 50 мм. Для подключения используйте провода сечением не более 25 мм2 (твердые) или 16 мм2 (мягкие). Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, что гарантирует соответствие европейским нормам безопасности для бытовых и аналогичных применений. Номинальная отключающая способность 4,5 кА обеспечивает надёжную работу даже при серьёзных авариях. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное переведение рычага в положение «ON».

Преимущества

• Полная защита обоих полюсов - при срабатывании отключается и фаза, и ноль
• Характеристика «C» хорошо сочетается с типичными бытовыми и промышленными нагрузками
• Высокая отключающая способность (4,5 кА) снижает риск возгорания при КЗ
• Удобная индикация состояния: рычаг четко показывает «ON/OFF/TRIPPED»
• Поддержка широкого диапазона сечений проводов - универсальность для разных проектов

Ограничения применения

• Не предназначена для работы вне закрытого щита - степень защиты IP20 не допускает воздействия влаги, пыли или внешних механических факторов
• Не подходит для цепей с высокими пусковыми токами (например, крупные двигатели) - для них нужна характеристика D
• Не используется в постоянном токе (DC) - только для переменного тока 50 Гц
• Не рассчитана на ток выше 6 А - превышение приведёт к преждевременному выходу из строя

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для питания осветительных приборов с энергосберегающими лампами
• Щитовая защита маломощного насоса или компрессора
• Цепь управления в системе автоматизации с небольшой потребляемой мощностью

Практические советы

• Выбирая между 6 А и 10 А, помните: меньший номинал даёт более чувствительную защиту, но возможны ложные срабатывания при старте некоторых приборов
• При использовании гибких проводов обязательно применяйте наконечники (клеммы) - они предотвращают ослабление контакта
• Проверьте, чтобы ширина вашего щита позволяла установить 2 модуля (36 мм) - некоторые бюджетные модели имеют ограниченное пространство
• После монтажа протестируйте автомат кнопкой «Test» - он должен отключиться при её нажатии
• Не устанавливайте этот автомат в условиях повышенной влажности, на улице или в неотапливаемых помещениях ниже –25 C
