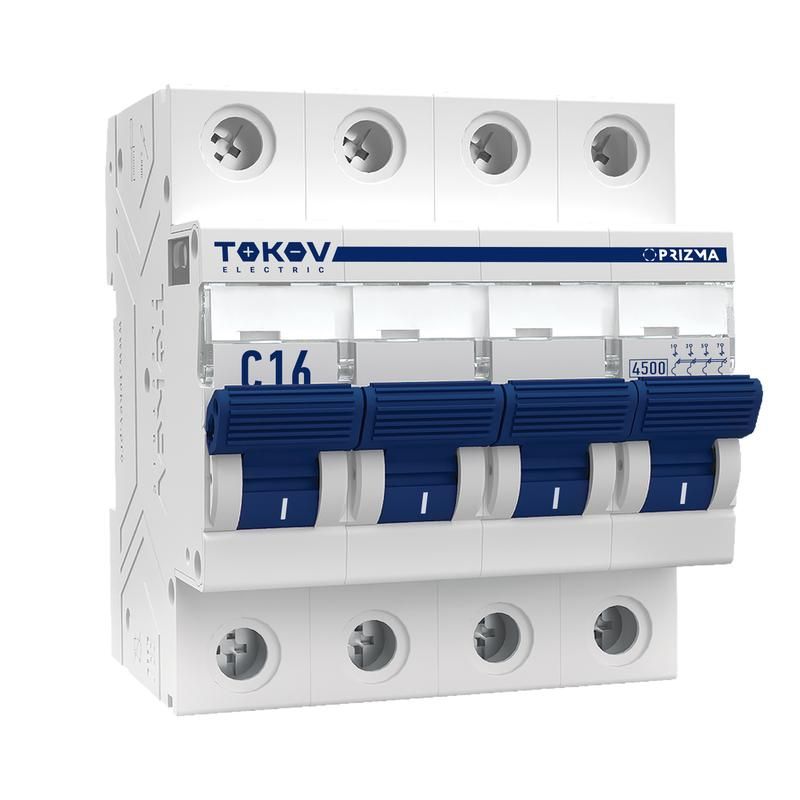

Выключатель автоматический модульный 4п C 16А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-4-16-C

Автоматический выключатель модульный 4 полюса 16 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Артикул tke-pz45-mcbi-4-16-c обеспечивает надёжную работу в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот автоматический выключатель используется для защиты четырёхпроводных трёхфазных цепей с заземлением. Подходит для питания оборудования, требующего одновременного отключения всех фаз - например, трёхфазных двигателей, нагревательных систем, станков, конвейеров и распределительных щитов. Применяется в бытовой, офисной и промышленной электросети с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он рассчитан
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания при напряжении 230 В и 400 В
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при аварии
• Ширина: 4 модуля (72 мм) - занимает 4 места в DIN-рейке
• Напряжение изоляции: 500 В - максимальное напряжение, которое изоляция выдерживает без пробоя
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Сечение провода: одножильный - 1–25 мм2, многожильный - 1–16 мм2
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочий диапазон температур: от –25 C до +60 C - подходит для установки в неотапливаемых помещениях
• Глубина монтажа: 50 мм - требуется место за DIN-рейкой для подвода проводов

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 16 А 4.5 кА характеристика C устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует допустимому: для жестких проводов - до 25 мм2, для гибких - до 16 мм2. Многожильные провода рекомендуется обжимать наконечниками. Все четыре полюса должны быть подключены правильно - L1, L2, L3, N. Нулевой провод не отключается автоматически, если не указано иное - проверьте схему перед монтажом.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и EN 60898. Сертифицирован для использования в бытовых и аналогичных условиях. Отключение происходит механически - без электроники, что повышает отказоустойчивость. Каждый полюс имеет собственный тепловой и электромагнитный расцепитель, обеспечивающий точное срабатывание.

Преимущества

• Полное отключение всех четырёх полюсов при аварии - исключает риск оставления одной фазы под напряжением
• Универсальная характеристика C - оптимальна для большинства типовых нагрузок в промышленности и ЖКХ
• Высокая отключающая способность 4,5 кА - достаточна для большинства квартирных и малых промышленных сетей
• Максимальная ширина 4 модуля - компактное решение для плотной сборки щита
• Работает при низких температурах - можно использовать в холодных помещениях, на улице внутри корпусов

Ограничения применения

• Не предназначена для защиты цепей с высокими пусковыми токами (например, мощные насосы, компрессоры) - лучше выбрать характеристику D
• IP20 не защищает от влаги - нельзя устанавливать во влажных местах без дополнительного корпуса
• Не подходит для постоянной работы при токе выше 16 А - возможен перегрев и выход из строя
• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• Запрещено использовать в качестве рубильника для частого ручного отключения - предназначен только для аварийного отключения

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт в цеху
• Распределение энергии на три фазы в офисном помещении с серверным оборудованием
• Щитовая защита для системы кондиционирования с внешним блоком
• Подключение группы светильников и розеток в торговом зале

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса 16 А 4.5 кА характеристика C, убедитесь, что суммарная нагрузка на каждую фазу не превышает 16 А
• При монтаже в щите с ограниченным пространством учтите глубину 50 мм - нужен запас за рейкой
• Для многожильных проводов используйте наконечники типа ПК или ПМ - это предотвращает ослабление контакта со временем
• Проверяйте соответствие сечения провода и номинала автомата - слишком тонкий провод при 16 А может греться
• Если в вашей сети часто возникают ложные срабатывания - возможно, стоит увеличить номинал или изменить характеристику на D
• Товар от TOKOV ELECTRIC - серия tke-pz45-mcbi-4-16-c совместима с другими устройствами этой же серии, легко заменяется при необходимости
