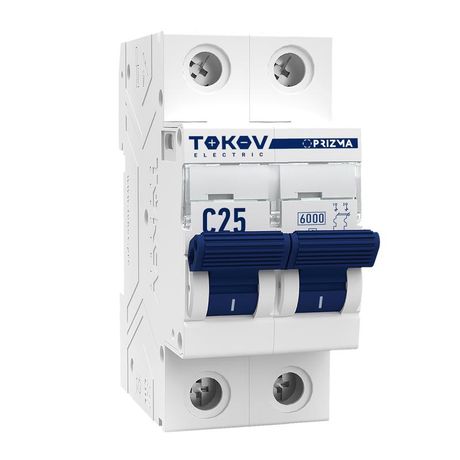

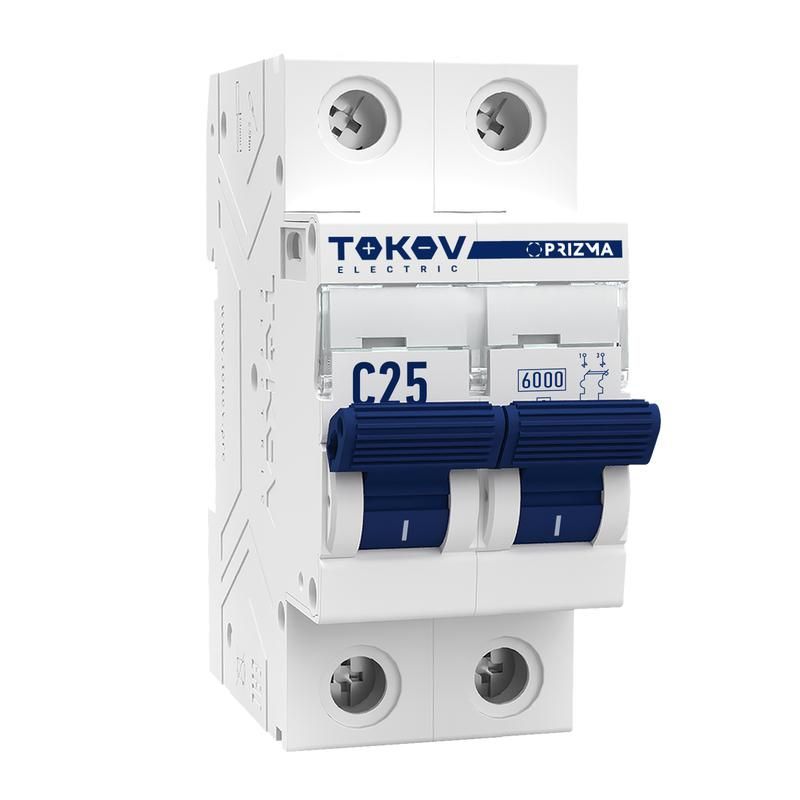

Выключатель автоматический модульный PRIZMA 2п C 25А 6кА TOKOV ELECTRIC TKE-PZ60-MCBI-2-25-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-25-c - двухполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надёжная защита нагрузок до 25 А.

Назначение и область применения

Этот автомат предназначен для защиты однофазных цепей переменного тока с номинальным напряжением до 400 В. Он срабатывает при превышении допустимой нагрузки (перегрузка) или при внезапном росте тока (короткое замыкание). Применяется в распределительных щитах для защиты групповых линий: освещения, розеток, бытовых приборов, маломощного оборудования. Особенно эффективен там, где возможны кратковременные пусковые токи - например, при запуске двигателей насосов, компрессоров или светильников с высокой начальной мощностью.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство
• Характеристика срабатывания: C - обеспечивает задержку перед отключением при пусковых токах до 5–10 крат от номинала; идеально для смешанных нагрузок с двигателями и электроникой
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины при 230 В и 400 В
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии или коммутационных помех)
• Сечение провода: для одножильного - 1–25 мм2, для многожильного - 1–16 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не предназначена для работы во влажной среде
• Монтажная ширина: 2 модуля (36 мм)
• Глубина установки: 50 мм - требует достаточного места внутри щита
• Рабочая температура: от –25 C до +60 C - подходит для установки в неотапливаемых помещениях, на улице (в закрытых щитах)

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-25-c монтируется на DIN-рейку шириной 35 мм, совместим со всеми стандартными распределительными щитами. Устанавливается в паре с другими модульными аппаратами - автоматами, УЗО, реле. Для подключения используйте провода сечением не более 25 мм2 (одножильные) или 16 мм2 (многожильные). Многожильные провода рекомендуется обжимать наконечниками для надёжного контакта. Клеммы затягиваются отверткой - момент не должен превышать усилия, указанного в инструкции производителя. После монтажа проверьте плотность фиксации и правильность подключения фазы и нуля.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и IEC 60898-1, что гарантирует соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 6 кА подтверждает возможность безопасного отключения даже при серьёзных аварийных режимах. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Двухполюсное исполнение - отключает сразу фазу и ноль, снижает риск поражения током при обслуживании
• Характеристика C - оптимальна для современных нагрузок с пусковыми токами, не вызывает ложных срабатываний
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже в зонах с высокой токовой мощностью
• Широкий диапазон температур - позволяет использовать в холодных и жарких условиях
• Поддержка больших сечений проводов - удобно для прокладки силовых линий

Ограничения применения

• Не предназначен для защиты трёхфазных сетей - нужен трёх- или четырёхполюсный вариант
• IP20 не обеспечивает защиту от воды, пыли и влаги - нельзя устанавливать вне закрытых щитов или в сырых помещениях без дополнительной герметизации
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство
• Не рекомендован для цепей с постоянными сверхтоками выше 25 А - будет постоянно отключаться

Примеры использования

• Защита группы розеток в квартире или офисе
• Автоматическая защита питания кондиционера, бойлера или насоса
• Щитовая защита для светильников с люминесцентными или LED-лампами
• Линии питания малогабаритных станков, точечных сварочных аппаратов

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с номиналом выключателя - лучше выбрать с запасом 10–20%
• При использовании многожильных проводов обязательно применяйте наконечники типа ПК или ПВ - иначе контакт будет греться
• Не устанавливайте этот выключатель рядом с источниками тепла - он чувствителен к температуре окружающей среды
• Проверяйте маркировку на корпусе: 25 A / C / 6 kA - это основные параметры, которые должны совпадать с проектом
• Если в щите мало места - учтите, что глубина установки составляет 50 мм, и выбирайте подходящую модель щита
