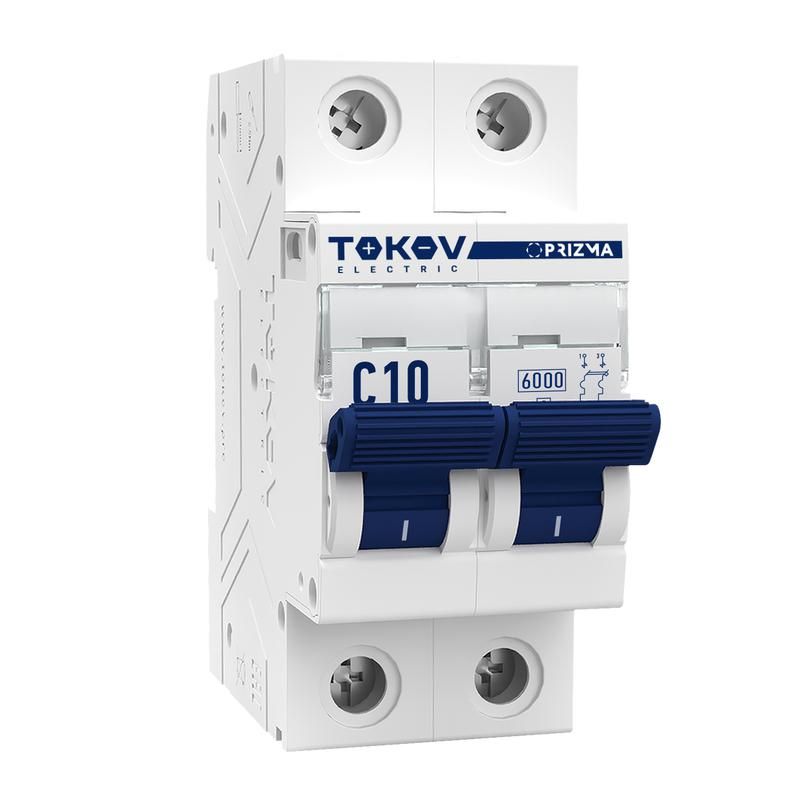

Выключатель автоматический модульный 2п C 10А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-10-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-10-c - двухполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надёжная защита на 10 А.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - когда нагрузка превышает допустимую (перегрузка) или возникает аварийное соединение фаз (короткое замыкание). Он работает в сетях с переменным током частотой 50 Гц и напряжением до 400 В. Устройство применяется в распределительных щитах для защиты групповых линий: освещения, розеток, бытовой техники, маломощного оборудования. Особенно эффективен там, где возможны кратковременные пусковые токи - например, при запуске двигателей насосов или компрессоров.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; подходит для смешанных нагрузок с умеренными пусковыми токами
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 - отключаются оба провода (фаза и ноль), что повышает безопасность
• Изоляционное напряжение: 500 В - максимальное напряжение, которое может выдерживать изоляция внутри устройства
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Сечение проводов: 1–25 мм2 для одножильных, 1–16 мм2 для многожильных
• Монтажная глубина: 50 мм - требует соответствующего места в шкафу
• Ширина: 2 модуля (36 мм) - занимает два стандартных положения в DIN-рейке
• Рабочая температура: от –25 C до +60 C - подходит для холодных и жарких помещений

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-10-c монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Обязательно соблюдать рекомендованное сечение проводов: для одножильных - до 25 мм2, для многожильных - до 16 мм2. Превышение этих значений может привести к плохому контакту и нагреву. Монтаж выполняется в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет IP20 и не защищён от влаги. Установка должна обеспечить доступ для ручного включения/выключения и проверки состояния.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, которые регламентируют безопасность и испытания автоматических выключателей для бытовых и аналогичных применений. Номинальная отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзном КЗ. Конструкция исключает возможность случайного прикосновения к токоведущим частям при установленной крышке щита.

Преимущества

• Двухполюсное отключение - полностью размыкает цепь, снижает риск поражения током при обслуживании
• Характеристика C - оптимальна для большинства бытовых и легкопромышленных нагрузок
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже в условиях слабой сети
• Широкий диапазон температур - можно использовать в неотапливаемых помещениях
• Поддержка больших сечений проводов - совместим с популярными кабелями типа NYM, VVG

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 недостаточна
• Не подходит для защиты мощных промышленных двигателей с высокими пусковыми токами - лучше выбрать характеристику D
• Не используется в цепях постоянного тока - только для AC 50 Гц
• Не следует устанавливать в местах с частыми перепадами напряжения выше 500 В - это выходит за пределы изоляционной прочности

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников и вытяжек в кухне или ванной комнате
• Линии питания малогабаритных станков, насосов, компрессоров с мощностью до 2,2 кВт
• Распределительный щит в гараже или на даче

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с номиналом выключателя - 10 А подходит для нагрузки до 2,2 кВт при 230 В
• При использовании многожильных проводов обязательно используйте наконечники (клеммы) - они обеспечивают лучший контакт и предотвращают обрыв
• Проверьте соответствие ширины (2 модуля) свободному месту в вашем щите перед покупкой
• Не устанавливайте этот выключатель рядом с источниками тепла - он чувствителен к температуре окружающей среды
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и отключающую способность (6 кА)
