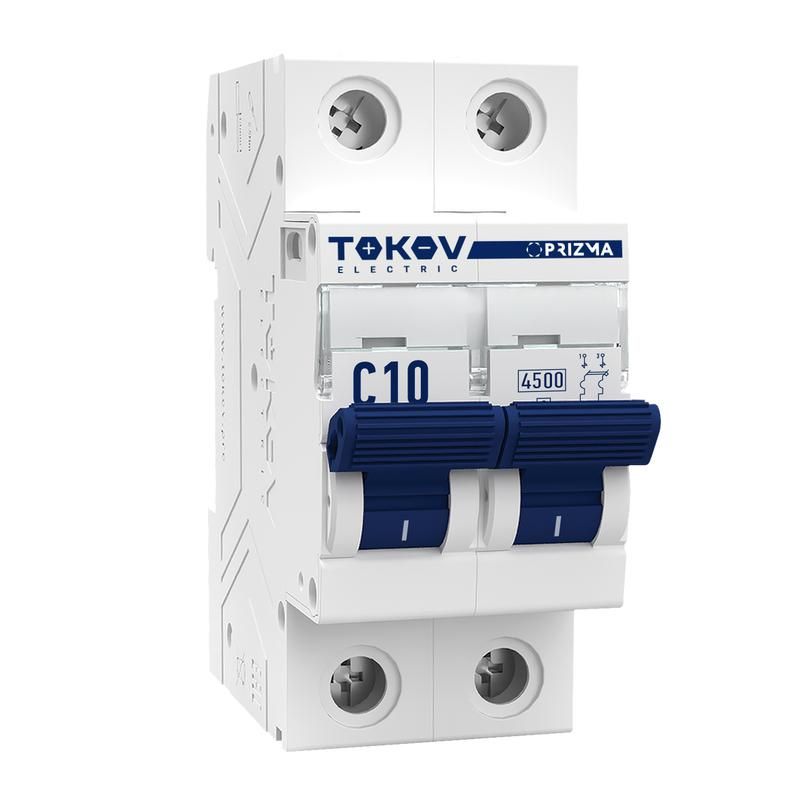

Выключатель автоматический модульный 2п C 10А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-10-C

Автоматический выключатель модульный 2 полюса 10 А 4.5 кА характеристика C от TOKOV ELECTRIC (артикул tke-pz45-mcbi-2-10-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Его компактная модульная форма позволяет легко устанавливать его на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот автоматический выключатель защищает однофазные цепи с нагрузкой до 10 ампер. Подходит для защиты групповой проводки в жилых домах, офисах, торговых помещениях и на производстве - например, для розеточных групп, освещения, маломощных станков и оборудования с умеренным пусковым током. Благодаря характеристике «C» он лучше справляется с кратковременными перегрузками, чем модели с характеристикой «B».

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 4,5 кА при 230 В и 400 В
• Количество полюсов: 2 (оба защищаются)
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального
• Напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ (защита от скачков напряжения)
• Степень защиты: IP20 - противостояние пальцам и мелким предметам, но не защищен от пыли и влаги
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Рабочий температурный диапазон: от –25 C до +60 C
• Ширина: 2 модуля (36 мм)
• Глубина установки: 50 мм

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 10 А 4.5 кА характеристика C совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём фиксации на рейке с помощью защёлки. Для подключения используйте провода сечением 1–25 мм2 (твердые) или 1–16 мм2 (гибкие). Клеммы рассчитаны на надёжное зажатие без необходимости предварительной опрессовки многожильных проводов, но рекомендуется использовать наконечники для гибких проводов. Монтаж возможен в любую сторону - вход и выход не имеют полярности.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта EN 60898 / IEC 60898, что гарантирует безопасную работу в бытовых и аналогичных условиях. Номинальная отключающая способность 4,5 кА обеспечивает надёжное отключение даже при серьёзных коротких замыканиях. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Две защищённые фазы - подходят для однофазных цепей с необходимостью отключения обоих проводников
• Высокая коммутационная способность (4,5 кА) - снижает риск повреждений при аварии
• Широкий диапазон рабочих температур - можно применять в неотапливаемых помещениях и на улице внутри щитов
• Поддержка больших сечений проводов - удобно для мощных потребителей
• Фиксация на DIN-рейке - быстрая замена и обслуживание

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже –25 C или выше +60 C
• Защита IP20 не допускает использование во влажных или запылённых местах без корпуса щита
• Не подходит для защиты цепей с высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - для них требуется характеристика D
• Не используется в цепях постоянного тока (DC)
• Не является устройством защитного отключения (УЗО) - требует отдельной установки УЗО при необходимости защиты от утечек тока

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в подъезде
• Питание насосов, вентиляторов, малых станков с пусковыми токами до 80 А
• Распределительный щит на даче или в гараже

Практические советы

• Выбирая этот автоматический выключатель модульный 2 полюса 10 А 4.5 кА характеристика C, проверьте суммарную мощность подключаемых устройств - она не должна превышать 2,2 кВт при 230 В или 4 кВт при 400 В
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит контакт и продлит срок службы
• Не забудьте про обязательное наличие УЗО перед этим автоматом, если требуется защита от поражения током
• При монтаже в холодных помещениях убедитесь, что щит имеет достаточную теплоизоляцию - при температуре ниже –25 C возможно изменение времени срабатывания
• При замене старого автомата убедитесь, что ширина 2 модуля (36 мм) свободна на DIN-рейке
