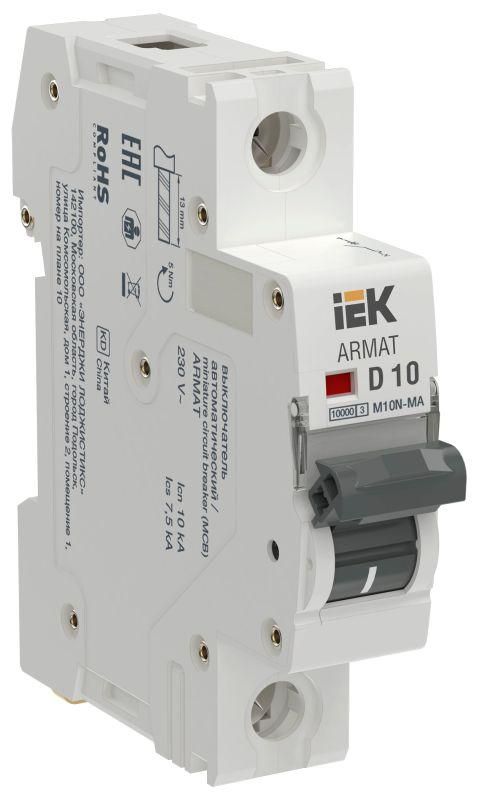

Выключатель автоматический модульный 1п D 10А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-1-D010

Автоматический выключатель модульный 1п D 10А M10N-MA без теплового расцепителя - устройство от бренда IEK серии ARMAT, предназначенное исключительно для защиты цепей от короткого замыкания. Подходит для установки в системах аварийной вентиляции, пожаротушения и других задачах, где требуется быстрое отключение при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель модульный 1п D 10А M10N-MA без теплового расцепителя не защищает от перегрузок - только от короткого замыкания. Его применяют там, где нужна надёжная реакция на внезапные скачки тока, а перегрев уже контролируется другими средствами. Основные области: системы аварийной вентиляции, насосы пожаротушения, оборудование с высокими пусковыми токами (например, мощные двигатели), а также участки цепей, где установлены отдельные термические защиты.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Количество полюсов: 1 - управляет одной фазой сети;
• Характеристика срабатывания: D - реагирует на токи в диапазоне 10–20 крат от номинала, что позволяет игнорировать длительные пусковые токи двигателей;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу в сетях до 400 В переменного тока;
• Частота: 50 Гц - рассчитан на стандартную промышленную сеть в России и странах СНГ;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых разрядов;
• Рабочая температура: от –40 C до +70 C - допускает эксплуатацию в неотапливаемых помещениях и на улице (при условии герметичной установки);
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого диапазона;
• Монтаж: на DIN-рейку шириной 35 мм - стандартный способ крепления в щитах;
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите;
• Степень загрязнения 2 - подходит для помещений с умеренной запылённостью, без проводящей пыли и конденсата;
• Поддерживает дополнительную комплектацию - можно установить блоки сигнализации, расцепители, дугогашение и другие элементы.

Совместимость и монтаж

Автоматический выключатель модульный 1п D 10А M10N-MA без теплового расцепителя устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Обязательно затягивать контакты моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев. Устройство совместимо с любыми щитами, поддерживающими модульную сборку. Не требует специальных инструментов - достаточно отвертки. Примечание: поскольку нет теплового расцепителя, этот выключатель нельзя использовать как единственный защитный аппарат в обычных осветительных или розеточных цепях.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в условиях степени загрязнения 2 и класса перенапряжения III. Отключение при КЗ происходит без выброса горячих частиц благодаря внутренней дугогасительной камере. Однако IP20 не обеспечивает защиту от влаги - не устанавливать во влажных или открытых местах без корпуса повышенной защиты.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ в промышленных сетях;
• Характеристика D - идеальна для оборудования с большими пусковыми токами, таких как насосы, вентиляторы, компрессоры;
• Широкий диапазон рабочих температур - подходит для холодных и жарких помещений;
• Поддержка дополнительной комплектации - легко адаптируется под задачи автоматизации и контроля;
• Совместимость с сериями ARMAT - позволяет собирать единые щиты с другими аппаратами того же бренда и стандарта.

Ограничения применения

Автоматический выключатель модульный 1п D 10А M10N-MA без теплового расцепителя **не** предназначен для защиты от перегрузок. Его нельзя использовать в качестве основного аппарата в бытовых цепях, офисах, жилых помещениях, где возможны долговременные перегрузки. Также он не подходит для цепей с чувствительным оборудованием, которое не выдерживает пиковые токи. Не устанавливать в условиях сильной запылённости, конденсации или воздействия химически активных веществ - степень защиты IP20 не обеспечивает такую защиту.

Примеры использования

• Защита пожарного насоса в системе противопожарной защиты - пусковой ток велик, но перегрузка контролируется реле времени;
• Цепь аварийной вентиляции в подвале - необходима только защита от КЗ, а работа контролируется датчиками CO₂;
• Питание больших электродвигателей на конвейерах - характеризуется высокими пусковыми токами, которые не должны вызывать ложных срабатываний;
• Фидеры питания в промышленных щитах - как часть многоступенчатой защиты, где верхний уровень - тепловая защита, нижний - только мгновенная.

Практические советы

• Выбирая автоматический выключатель модульный 1п D 10А M10N-MA, убедитесь, что в цепи есть другое устройство (тепловое реле, предохранитель, другой автомат) для защиты от перегрузок - иначе система будет небезопасна;
• Не используйте его в цепях с малыми нагрузками (<1 А) - характеристика D слишком “медленная” для таких значений;
• Проверьте сечение кабеля перед подключением - провода меньше 1 мм2 не будут надёжно зажаты, больше 25 мм2 - не войдут;
• При использовании в холодных условиях (ниже –20 C) проверяйте механическую свободу рычага - при очень низких температурах пластик может становиться хрупким;
• Для удалённого управления или сигнализации о срабатывании используйте дополнительные модули - они совместимы с этой моделью.
