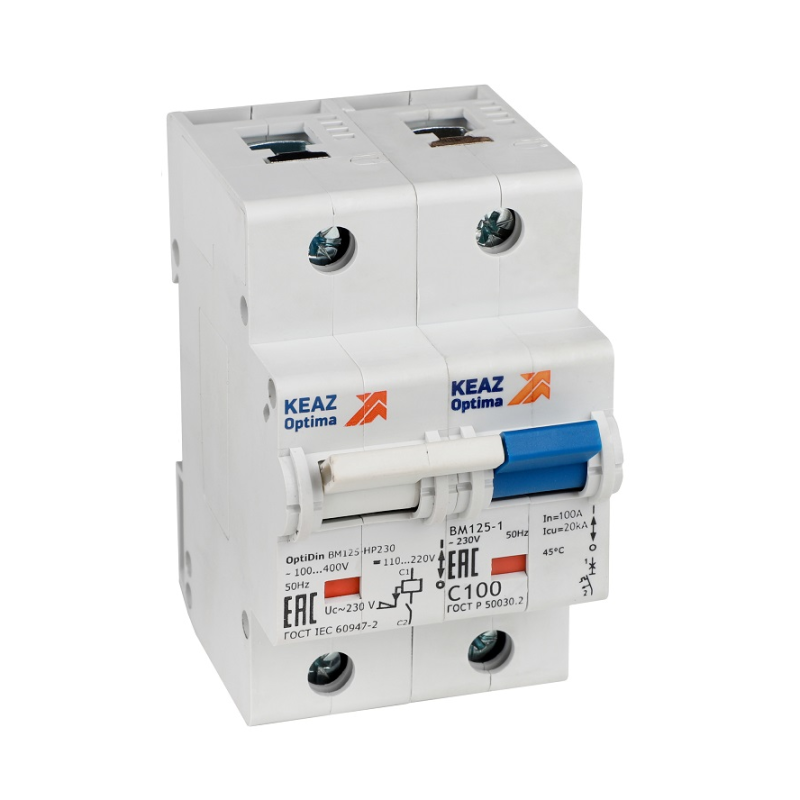

Выключатель автоматический модульный 1п D 80А 10кА OptiDin BM125-1D80-НР-14ln-УХЛ3 с независимым расцепителем КЭАЗ 336367

Автоматический выключатель BM125-1D80-НР-14ln-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей с высокими пусковыми токами - например, двигателей, сварочных аппаратов или мощных нагревательных элементов. Выключатель отличается повышенной отключающей способностью и возможностью удалённого отключения через независимый расцепитель, что делает его удобным для систем автоматизации.

Назначение и область применения

BM125-1D80-НР-14ln-УХЛ3 используется для защиты однофазных цепей переменного тока с номинальным напряжением до 230 В. Подходит для установки в щитах управления промышленными оборудованием: насосами, компрессорами, конвейерами, печами и другим устройствами с высокой пусковой нагрузкой. Наличие независимого расцепителя позволяет управлять отключением дистанционно - например, по сигналу от системы безопасности, PLC или аварийной кнопки.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с переменным током;
• Количество полюсов: 1 - защищает одну фазу;
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 20 тысяч ампер;
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает термическое воздействие на оборудование;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 1,5 модуля - занимает 27 мм по ширине DIN-рейки;
• Глубина монтажа: 75 мм - требует достаточного места внутри шита для свободного подключения проводов;
• Категория перенапряжения: IV - допущен для установки на входе объекта или в местах с высоким риском импульсных перенапряжений;
• Степень загрязнения: 2 - можно использовать в помещениях со средним уровнем запыления;
• Исполнение УХЛ3 - рассчитан на работу при температуре от −40C до +40C и в условиях повышенной влажности;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители или блокировки.

Совместимость и монтаж

BM125-1D80-НР-14ln-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - рекомендуется затягивать моментом 1–1,5 Нм. Максимальное сечение провода: до 50 мм2 медного. Независимый расцепитель подключается внешним напряжением (до 230 В AC/DC) через два вывода - обычно используется для сигнализации или дистанционного отключения. Обеспечьте свободный доступ к контактам при монтаже - глубина 75 мм требует минимум 90 мм внутреннего пространства шита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет технологию гашения дуги с использованием металлокерамических камер, исключающую выброс пламени за корпус. Сертифицирован для использования в промышленных и коммерческих объектах. Не предназначен для эксплуатации во взрывоопасных зонах или вне помещений.

Преимущества

• Высокая отключающая способность (20 кА) - надёжнее аналогов с 10 кА;
• Характеристика D - идеально подходит для оборудования с большими пусковыми токами;
• Независимый расцепитель - позволяет интегрировать выключатель в системы автоматизации без изменения основной схемы;
• Класс токоограничения 3 - снижает риск повреждения кабеля и оборудования при КЗ;
• Исполнение УХЛ3 - работает в суровых климатических условиях без потери характеристик;
• Поддержка дополнительной комплектации - легко адаптировать под задачи автоматизации.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц;
• IP20 не защищает от влаги - нельзя устанавливать на улице, в сырых помещениях или без герметичного кожуха;
• Не предназначен для частого ручного включения/выключения - рассчитан на защиту, а не на оперативное управление;
• Требуется соблюдение минимальной глубины шита (75 мм) - не подходит для компактных щитов малой вместимости;
• Независимый расцепитель требует внешнего источника питания - необходимо предусмотреть питание для него в проекте.

Примеры использования

• Защита трехфазного двигателя 55 кВт в составе одного из фазных контуров в щите управления;
• Отключение конвейера по сигналу аварийной кнопки через независимый расцепитель;
• Защита сварочного аппарата с пиковой нагрузкой до 150 А при старте;
• Участок освещения крупного цеха, где требуется дистанционное отключение при пожарной тревоге.

Практические советы

• Выбирая BM125-1D80-НР-14ln-УХЛ3, проверьте соответствие посадочного диаметра кабеля - максимальное сечение 50 мм2;
• Для работы независимого расцепителя используйте источник питания того же класса, что и сам выключатель - 230 В AC/DC;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы;
• Перед первым включением проверьте механическую целостность рычага и отсутствие следов повреждения корпуса;
• При необходимости замены - используйте оригинальные запчасти КЭАЗ, особенно для расцепителей и контактов.
