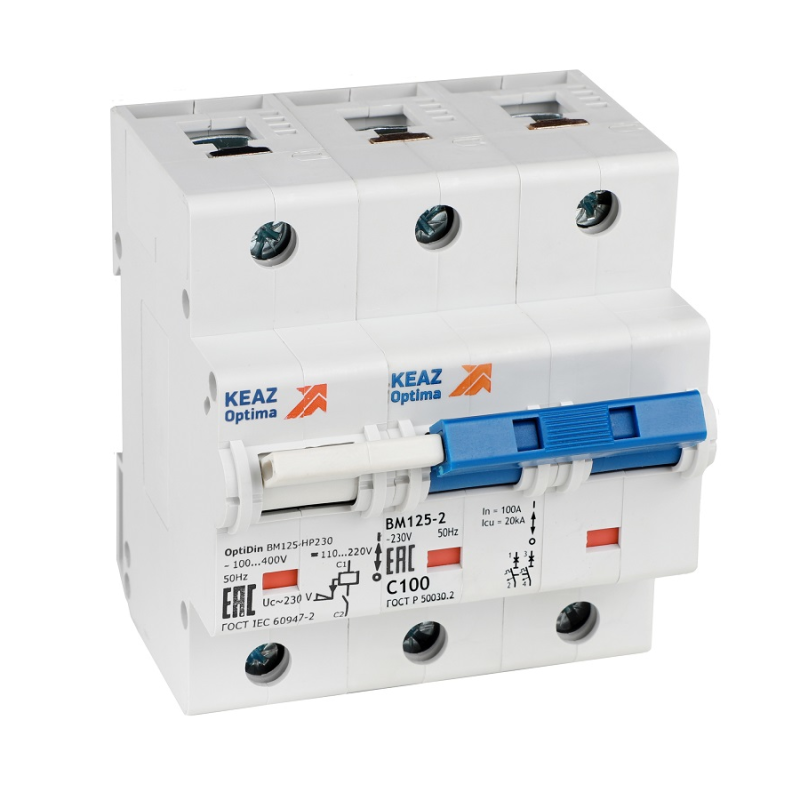

Выключатель автоматический модульный 2п C 80А 10кА OptiDin BM125-2NC80-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336375

Автоматический выключатель КЭАЗ BM125-2NC80-НР-8ln - это двухполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты цепей до 80 А в распределительных щитах. Он сочетает высокую отключающую способность, надёжную работу в условиях повышенной влажности и совместимость с системами удалённого управления.

Назначение и область применения

BM125-2NC80-НР-8ln используется для защиты электрических цепей от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет управлять отключением аппарата дистанционно - через внешний сигнал (например, от системы безопасности, пожарной сигнализации или АВР). Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется точный контроль питания: насосные станции, конвейеры, HVAC-системы, серверные комнаты, крупные бытовые нагрузки.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 230 В AC - рассчитан на однофазные сети переменного тока.
• Количество полюсов: 2 - отключаются одновременно фаза и нейтраль (с коммутируемым нейтральным проводником).
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, трансформаторы).
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловое воздействие на оборудование.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах.
• Модульная ширина: 3 М - занимает три стандартных модуля (54 мм) в DIN-рейке.
• Глубина монтажа: 75 мм - требует достаточного пространства внутри шита для свободного монтажа и обслуживания.
• Частота: 50 Гц - соответствует сетям России и стран СНГ.
• Категория перенапряжения: IV - допущен для установки на входе в здание, в местах с высокой вероятностью импульсных перенапряжений.
• Степень загрязнения: 2 - можно использовать в помещениях с умеренной запылённостью (не в сырых, химически агрессивных средах).
• Условия эксплуатации: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, что делает его подходящим для неотапливаемых помещений.

Совместимость и монтаж

BM125-2NC80-НР-8ln устанавливается на стандартную DIN-рейку типа 35 мм. Для монтажа необходима глубина щита не менее 75 мм. Выключатель совместим со всеми типами модульных устройств КЭАЗ Optima, включая контакторы, реле и другие автоматы. Независимый расцепитель подключается к внешнему управлению через клеммы L1/N1 и L2/N2 - при подаче напряжения 24–240 В AC/DC он вызывает отключение автомата. Коммутируемый нейтральный проводник позволяет полностью разрывать цепь, включая N-провод - важно для систем, где требуется изоляция всех проводников (например, в IT-сетях или по требованиям ПУЭ).

Безопасность и стандарты

BM125-2NC80-НР-8ln соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применяет технологию дугогашения класса 3, обеспечивающую минимальное повреждение контактной группы при аварийных режимах. Сертифицирован для работы в условиях категории перенапряжения IV, что гарантирует защиту оборудования даже при скачках напряжения на вводе.

Преимущества

• Высокая отключающая способность (20 кА) - выше заявленной в названии (10 кА), что даёт запас прочности.
• Независимый расцепитель - возможность удалённого отключения без механического воздействия на рычаг.
• Коммутируемый нейтраль - соблюдение норм безопасности при работе с чувствительными нагрузками.
• Конструкция с возможностью дополнительной комплектации - легко добавить блоки сигнализации, AUX-контакты или дифференциальные устройства.
• Изготовлен на заводе КЭАЗ - проверенная российская продукция с гарантированной долговечностью.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает использование вне щитов.
• Не рекомендован для цепей с частыми пусками мощных двигателей (более 5–6 раз в час) - риск преждевременного износа контактов.
• Напряжение независимого расцепителя должно быть в пределах 24–240 В AC/DC - не поддерживается питание ниже 24 В или выше 240 В.
• Запрещено применять в средах с агрессивными газами, паром или маслом - не имеет герметичной конструкции.

Примеры использования

• Защита вводного автомата в щите многоквартирного дома с АВР.
• Отключение конвейера по сигналу от датчика перегрева.
• Контролируемое отключение нагревательного элемента в системе пожаротушения.
• Работа в промышленном щите с несколькими источниками питания, где необходимо полное отключение фазы и нуля.

Практические советы

• При выборе места установки учтите глубину 75 мм - недостаточно места в тонком щите может затруднить монтаж и ремонт.
• Подключая независимый расцепитель, используйте медный провод сечением не менее 1,5 мм2 - малое сечение может вызвать перегрев.
• Перед первым включением проверьте, что нейтральный проводник действительно коммутируется - в некоторых аналогах он остаётся постоянно замкнутым.
• Для систем с частыми отключениями рекомендуется периодическая проверка состояния контактов - особенно после 100+ операций.
• BM125-2NC80-НР-8ln совместим с другими изделиями серии BM125 - можно формировать унифицированные щиты без адаптеров.
