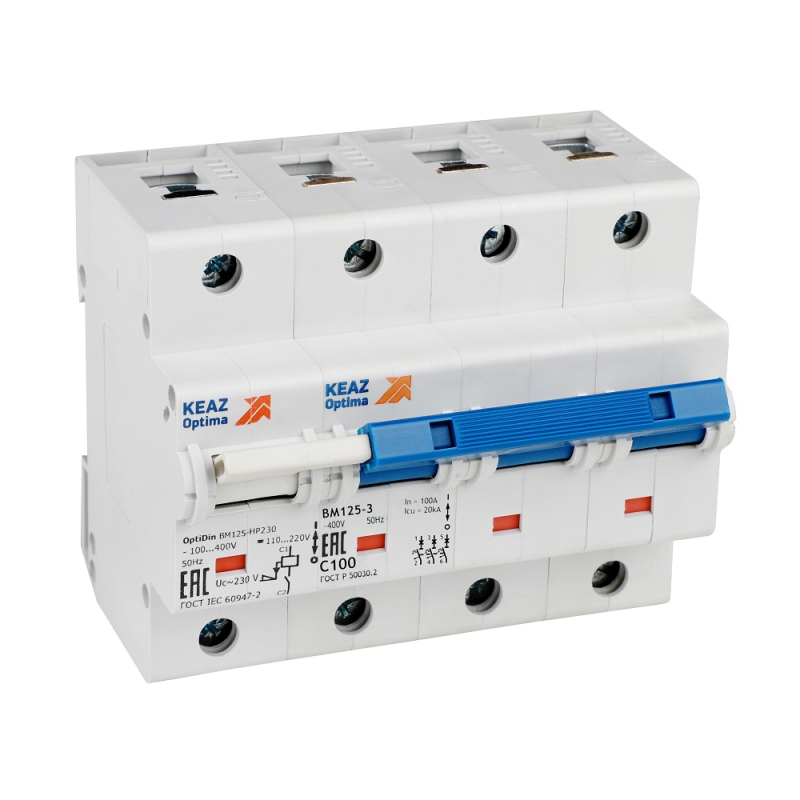

Выключатель автоматический модульный 3п C 100А 10кА OptiDin BM125-3C100-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336378

Автоматический выключатель КЭАЗ BM125-3C100-НР-8ln-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах до 400 В. Благодаря наличию независимого расцепителя он позволяет удалённо отключать нагрузку, что делает его удобным решением для систем автоматизации и управления. Выключатель рассчитан на работу в условиях умеренного климата (УХЛ3) и подходит для установки в щитовые помещения.

Назначение и область применения

BM125-3C100-НР-8ln-УХЛ3 используется для защиты силовых цепей переменного тока частотой 50 Гц. Он защищает оборудование от перегрузок и сверхтоков, возникающих при коротком замыкании. Наличие независимого расцепителя позволяет управлять отключением выключателя дистанционно - через внешний сигнал (например, от системы безопасности, пожарной сигнализации или АСУ ТП).

Подходит для установки в распределительных щитах промышленных объектов: на входе в цеха, у крупных двигателей, насосов, конвейеров, печей и другого оборудования мощностью до 60–70 кВт. Также применяется в системах бесперебойного питания и автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - работает в сетях с линейным напряжением до 400 В переменного тока;
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до 20 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, трансформаторы);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую и механическую нагрузку на сеть;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытые щиты;
• Модульная ширина: 4,5 модуля - занимает 90 мм по стандарту DIN 43880;
• Глубина монтажа: 75 мм - требует достаточного свободного пространства внутри щита;
• Категория перенапряжения: IV - предназначен для установки на входе в здание, где возможны импульсные перенапряжения;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

BM125-3C100-НР-8ln-УХЛ3 монтируется на Din-рейку шириной 35 мм. Для установки требуется минимум 90 мм свободного места по ширине и 75 мм глубины в щите. Подключение осуществляется через верхние и нижние клеммы - важно соблюдать полярность фаз. Максимальное сечение жил: 50 мм2 (медные). Независимый расцепитель подключается к внешнему источнику управления (обычно 24…230 В AC/DC) через два отдельных провода. Перед первым запуском проверьте правильность подключения расцепителя - при неверном питании он не будет работать.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную защиту оборудования и персонала даже при аварийных режимах. Применение в зонах со степенью загрязнения 2 и IP20 исключает использование вне закрытых щитов - это важное условие безопасности.

Преимущества

• Высокая отключающая способность (20 кА) - выше заявленной в аналогичных устройствах 8 кА, что повышает надёжность в слабых сетях;
• Независимый расцепитель - даёт возможность интеграции в автоматизированные системы без изменения основной схемы;
• Класс 3 токоограничения - снижает риск повреждения кабелей и оборудования при КЗ;
• Исполнение УХЛ3 - гарантирует стабильную работу в холодных и влажных помещениях;
• Совместимость с другими устройствами серии BM125 - легко заменить или дополнить функциями (например, добавить контактные модули).

Ограничения применения

• Не предназначен для установки на открытых площадках или в местах с попаданием воды - IP20 не обеспечивает защиту от брызг и влаги;
• Не рекомендован для защиты цепей с очень частыми пусками (более 10 раз в час) - износ механизмов увеличивается;
• Независимый расцепитель требует внешнего источника питания - без него функция дистанционного отключения недоступна;
• Не подходит для постоянной работы при токах выше 100 А - превышение вызывает преждевременный выход из строя;
• Не имеет встроенного термального расцепления для контроля температуры окружающей среды - необходимо учитывать нагрев в плотно упакованных щитах.

Примеры использования

• Защита главного ввода в цех с несколькими двигателями суммарной мощностью 55 кВт;
• Отключение конвейера по сигналу от системы пожарной безопасности;
• Компонент АВР - отключает основной источник при аварии и передаёт команду на включение резервного;
• Щит освещения и вентиляции в производственном помещении с контролируемым доступом.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 100 А - реальному потреблению оборудования. Лучше оставлять запас 15–20 %;
• При использовании независимого расцепителя используйте качественные кабели сечением не менее 1,5 мм2 - плохой контакт может привести к отказу;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы механизма;
• При групповой установке нескольких выключателей учитывайте теплоотдачу - между ними оставляйте минимум 10 мм зазора;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях включения/выключения.
