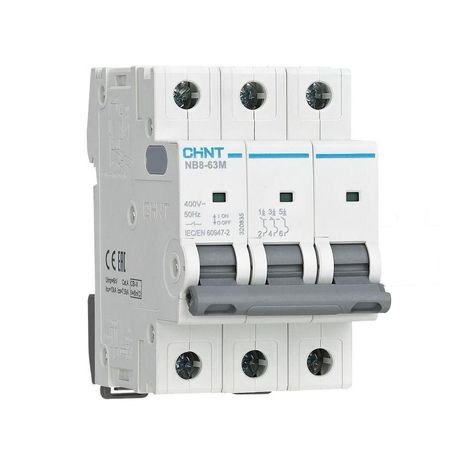

Выключатель автоматический NB8-63M 3P 20А 10кА х-ка K без тепл. расцеп. (R) | 320842 CHINT

Автоматический выключатель CHINT NB8-63M 3P 20А 10кА с характеристикой K и без теплового расцепителя предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - где требуется исключительно магнитная защита от короткого замыкания, а тепловая защита уже реализована внешними устройствами.

Назначение и область применения

Этот автоматический выключатель используется там, где нужна быстрая отсечка при коротком замыкании, но не требуется защита от перегрузки. Отсутствие теплового расцепителя делает его идеальным для управления двигателями, которые уже защищены термореле или другими средствами перегрузочной защиты. Применяется в щитах кондиционирования, системах дымоудаления, вентиляции, насосных станциях и других промышленных объектах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Напряжение: 400 В AC, 50 Гц - рассчитан на трёхфазные сети с рабочим напряжением до 400 В;
• Количество полюсов: 3 - коммутирует все три фазы одновременно;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 000 А;
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе от 9,6 до 14,4 × Iном (т.е. от 192 до 288 А); подходит для двигателей с высокими пусковыми токами;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от молний или коммутационных перенапряжений;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен - требует установки внутри закрытого щита;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Рабочая температура: от -35 C до +70 C - работает в широком диапазоне температур, включая холодные помещения и нагреваемые щитовые;
• Категория применения: A - для нечастых операций включения/выключения, не для частого ручного управления;
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже пикового значения, что защищает оборудование;
• Степень загрязнения: 3 - допустимо применение в условиях повышенной запылённости, но без попадания жидкости;
• Срок службы: механический ресурс - 20 000 циклов, электрический - 10 000 циклов.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через клеммы, совместимые с кабелями, шинами типа PIN и FORK. Ширина 3 модуля позволяет легко разместить его рядом с другими автоматами в щите. Для правильного монтажа важно соблюдать момент затяжки клемм - не более указанного в документации производителя, чтобы избежать перегрева или повреждения контактов. Устанавливается только в закрытых щитах с классом защиты не ниже IP54, так как сам выключатель имеет IP20.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает сертификатами на соответствие нормам безопасности для промышленного и гражданского использования. Наличие окна индикации положения контактов позволяет визуально определить состояние автомата - включен/отключен - без вскрытия щита.

Преимущества

• Отсутствие теплового расцепителя исключает ложные срабатывания при пуске двигателей - важное преимущество для систем с высокими пусковыми токами;
• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже в местах с большой мощностью КЗ;
• Гибкость комплектации - можно докупить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/UVT для удалённого управления и контроля;
• Устойчивость к широкому диапазону температур - подходит для установки в необогреваемых помещениях;
• Простая индикация положения контактов - удобно для диагностики и обслуживания.

Ограничения применения

• Не применяется для защиты цепей, где необходима защита от длительной перегрузки - без теплового расцепителя он не реагирует на токи выше 20 А, но ниже порога срабатывания по K;
• Не предназначен для частого ручного включения/выключения - категория применения A предполагает лишь редкие операции;
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых помещениях без дополнительной защиты;
• Не подходит для однофазных сетей без трёхфазной нагрузки - трёхполюсное исполнение требует наличия всех трёх фаз.

Примеры использования

• Щит системы дымоудаления - управление вентиляторами, где перегрузка контролируется термореле, а КЗ - этим автоматом;
• Кондиционирование воздуха - защита компрессора от КЗ, когда тепловая защита уже есть в самом оборудовании;
• Циркулярные станки, насосы, элеваторы - устройства с высокими пусковыми токами, где обычные автоматы будут ложно срабатывать;
• Распределительные щиты промышленных участков - как часть комплексной защиты, где каждый элемент выполняет свою функцию.

Практические советы

• Выбирая CHINT NB8-63M 3P 20А 10кА, убедитесь, что тепловая защита вашего оборудования уже предусмотрена - иначе вы получите незащищённую цепь;
• При использовании в щитах с несколькими двигателями - используйте этот автомат только для одного потребителя, чтобы точно знать, какой именно двигатель отключился;
• Если планируете дистанционное управление - сразу заказывайте дополнительные контакты XF9 или расцепитель S9 - они совместимы и легко устанавливаются;
• Проверьте посадочные размеры перед монтажом - хотя ширина стандартная, некоторые старые щиты имеют нестандартные рейки;
• Не путайте с аналогами с характеристикой C или D - K-характеристика специально для двигателей, другие типы не подойдут.
