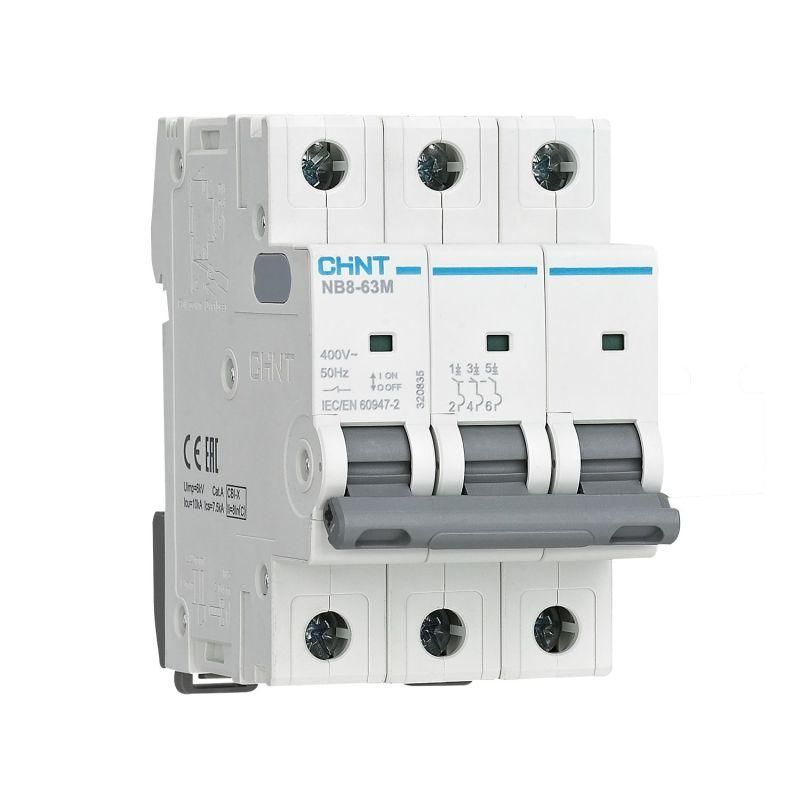

Выключатель автоматический NB8-63M 3P 50А 10кА х-ка K без тепл. расцеп. (R) | 320847 CHINT

Автоматический выключатель CHINT NB8-63M 3P 50А 10кА с характеристикой K и без теплового расцепителя предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - особенно там, где требуется высокая устойчивость к кратковременным перегрузкам. Этот аппарат сочетает надежность серийного решения NB8-63M с точной настройкой под специфичные нагрузки.

Назначение и область применения

Выключатель CHINT NB8-63M 3P 50А 10кА используется исключительно для защиты от коротких замыканий - он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Это делает его идеальным решением для управления электродвигателями, которые часто запускаются с высоким пусковым током. Применяется в щитах систем дымоудаления, кондиционирования, вентиляции, насосных станциях и других промышленных объектах, где защита от КЗ обязательна, а защита от перегрузки реализуется отдельными устройствами (например, термореле).

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы трехфазной сети;
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В между фазами;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 000 А;
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе от 9,6 до 14,4 × Iном (т.е. от 480 А до 720 А);
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при напряжении до этого значения;
• Импульсное выдерживаемое напряжение (Uimp): 6 кВ - выдерживает кратковременные скачки напряжения до 6000 В;
• Степень защиты (IP): IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли - применяется только внутри закрытых щитов;
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке;
• Рабочая температура: от -35 C до +70 C - допустимо использование в холодных и жарких помещениях;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Степень загрязнения: 3 - рассчитан на работу в условиях повышенной запыленности и влажности (например, в производственных цехах);
• Категория применения: A - для защиты силового оборудования, не требует быстрого отключения при малых перегрузках;
• Класс токоограничения: 3 - снижает величину тока КЗ через себя за счет быстрого гашения дуги.

Совместимость и монтаж

Выключатель CHINT NB8-63M 3P 50А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется кабелем, либо с помощью шин типа PIN или FORK - совместим со всеми распространенными типами клеммных соединений. Ширина одного полюса - 18 мм, что соответствует европейскому стандарту. Устанавливается в распределительных щитах с достаточным свободным объемом - не требует дополнительного охлаждения. Для работы в условиях высоких температур (>50 C) рекомендуется обеспечивать принудительную вентиляцию щита.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных и коммерческих электроустановках. Отсутствие теплового расцепителя не влияет на соответствие нормам - такой вариант предусмотрен стандартом для специализированных задач. Наличие окна индикации положения контактов позволяет визуально контролировать состояние аппарата без вскрытия щита.

Преимущества

• Узконаправленная защита от КЗ без ложных срабатываний при пуске двигателей - благодаря характеристике K;
• Высокая механическая износостойкость - до 20 000 операций включения/выключения;
• Поддержка дополнительных модулей - можно добавить вспомогательные контакты, расцепители или сигнализацию;
• Надежная дугогасительная камера класса 3 - минимизирует риск повреждения соседних элементов при КЗ;
• Совместимость с другими изделиями серии NB8 - легко формируется единая система защиты в одном щите.

Ограничения применения

• Не подходит для защиты линий с обычной нагрузкой (освещение, розетки, нагреватели) - отсутствует тепловая защита от перегрузок;
• Не следует использовать в местах с доступом людей - степень защиты IP20 не предохраняет от прикосновения к токоведущим частям;
• Не рекомендуется применять вне закрытых щитов - попадание пыли, влаги или внешних воздействий может вызвать отказ;
• Требует обязательной установки тепловой защиты (термореле, частотный преобразователь и т.п.) при управлении двигателем - сам выключатель не защищает от долговременной перегрузки.

Примеры использования

• Щит системы дымоудаления - защита вентилятора от КЗ при старте;
• Панель кондиционирования - управление компрессором с высоким пусковым током;
• Циркулярный станок - отключение при пробое обмотки двигателя;
• Насосная группа - защита трёхфазного насоса в канализационной станции;
• Линии питания пожарных насосов - когда перегрузка регулируется отдельным реле, а КЗ - этим выключателем.

Практические советы

• Выбирая CHINT NB8-63M 3P 50А 10кА, проверьте, что пусковой ток вашего двигателя не превышает 14,4×Iном (720 А) - иначе возможны ложные срабатывания;
• Обязательно используйте этот выключатель вместе с тепловым реле или частотником - он не заменяет их!
• При сборке щита соблюдайте расстояние между аппаратами - хотя IP20 не требует герметизации, перегрев от близлежащих источников тепла может снизить срок службы;
• Для удалённого контроля состояния подключите вспомогательный контакт XF9 - сигнал о состоянии “вкл./выкл.” передаётся в систему управления;
• При необходимости защиты от потери фазы или перенапряжения - добавьте расцепитель OUVT/XVT - они совместимы с этой моделью.
