Выключатель автоматический трехполюсный NB1-63H 3P 63A 10кА х-ка C (R) | 179878 CHINT

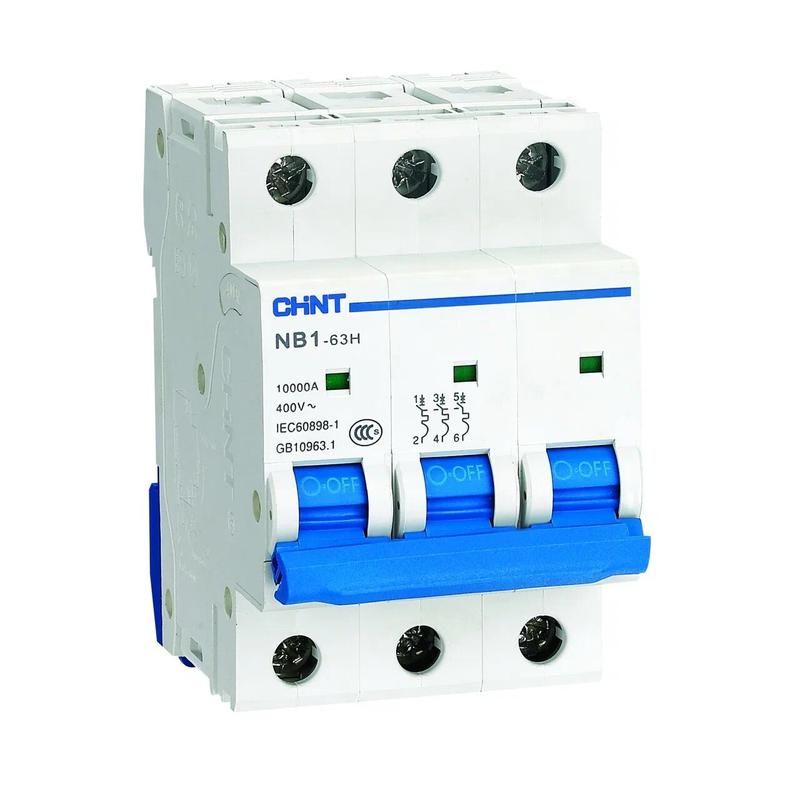

Автоматический выключатель CHINT NB1-63H-3C-63A (артикул 179878) - трёхполюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита оборудования с током до 63 А.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H-3C-63A предназначен для защиты силовых цепей переменного тока с напряжением до 400 В. Он обеспечивает безопасность при перегрузках и коротких замыканиях, защищая кабели, оборудование и людей. Применяется в распределительных щитах: в квартирах, офисах, производственных помещениях, на станциях, конвейерах, насосных группах и других системах с умеренно индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует трёхфазному питанию 220/380 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимален для смешанных нагрузок (электродвигатели, светильники, бытовые приборы);
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными кабелями от 1 до 25 квадратных миллиметров;
• Род тока: переменный (AC) - работает только в сетях 50–60 Гц;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения между токоведущими частями и корпусом;
• Импульсное выдерживаемое напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита;
• Глубина монтажа: 77,8 мм - необходимый свободный объём за DIN-рейкой для правильной установки;
• Модульная ширина: 3M - занимает три модуля (54 мм) на DIN-рейке;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода или перегрева;
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительного количества пыли, влаги или проводящих частиц;
• Частота: 50–60 Гц - совместим со всеми стандартными сетями России и Европы.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении, но рекомендуется вертикальное положение для лучшей теплоотдачи. Клеммы позволяют подключать провода сечением 1–25 мм2 - как однопроволочные, так и многожильные. Для удобства можно использовать наконечники типов PIN и FORK. Выключатель совместим с другими аппаратами серии NB1-63H: легко формирует компактные группы в одном щите. Ширина 3 модуля позволяет размещать его рядом с другим оборудованием без перегрузки пространства.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3 - снижает величину тока КЗ перед отключением, что повышает долговечность подключённого оборудования. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов. Это гарантирует долгую службу даже при регулярных операциях. Индикационное окно показывает состояние контактов: «I» - включено, «O» - выключено.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже при серьёзных авариях;
• Характеристика C идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей;
• Удобная индикация положения контактов - сразу видно, включен ли автомат;
• Поддержка различных типов подключения - кабель, PIN, FORK - упрощает сборку щита;
• Совместимость с дополнительными модулями (XF9, S9, V9) - позволяет расширять функциональность без замены основного аппарата.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает воздействие влаги и пыли;
• Не подходит для цепей с высокой емкостью или мощными импульсными нагрузками (например, сварочные аппараты, мощные преобразователи частоты) - для них нужна характеристика D;
• Не используется в сетях постоянного тока - только переменный ток 50–60 Гц;
• Требует наличия достаточного теплового режима: при температуре выше +40C возможны ложные срабатывания;
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо устанавливать отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения;
• Распределение питания на участке конвейера с несколькими электромоторами;
• Главный входной автомат в промышленном щите с нагрузкой до 25 кВт;
• Щитовая группа для освещения и розеток в цеху с умеренной индуктивной нагрузкой.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых потребителей не превышала 25 кВт при 400 В - это предел для 63 А в трёхфазной сети;
• При монтаже используйте кабель сечением не менее 10 мм2 для длинных линий - это минимизирует потери и нагрев;
• Если планируете подключать электродвигатели, убедитесь, что пусковой ток не превышает 10×63 = 630 А - иначе возможны ложные отключения;
• Для сложных систем рекомендовано применение вспомогательных контактов (XF9) - они дают сигнал о состоянии автомата в систему управления;
• Не устанавливайте вблизи источников тепла - перегрев снижает точность срабатывания термического расцепителя.
