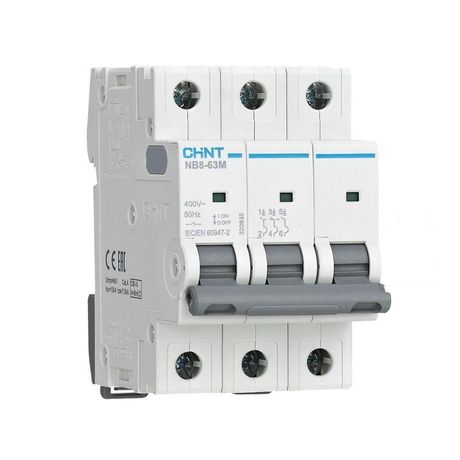

Выключатель автоматический NB8-63M 3P 63А 10кА х-ка K без тепл. расцеп. (R) | 320848 CHINT

Автоматический выключатель CHINT NB8-63M 3P 63А 10кА с характеристикой K и без теплового расцепителя предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - там, где требуется надёжное отключение при коротком замыкании, но не нужна защита от перегрузки.

Назначение и область применения

Этот автоматический выключатель используется исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя делает его непригодным для защиты от длительных перегрузок - он не реагирует на превышение рабочего тока выше 63 А. Применяется в паре с внешними тепловыми реле или другими средствами защиты перегрузки. Подходит для коммутирования двигателей, насосов, вентиляторов, конвейеров и других устройств с высоким пусковым током. Часто устанавливается в щитах систем дымоудаления, кондиционирования и противопожарной автоматики.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с напряжением до 400 В между фазами;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 000 А;
• Характеристика срабатывания: K - мгновенный расцепитель срабатывает при токе от 9,6 до 14,4 × I_n, что идеально для двигателей с высоким пусковым током;
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при импульсных перенапряжениях;
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Рабочая температура: от -35 C до +70 C - допускает эксплуатацию в холодных и жарких помещениях;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Частота: 50 Гц - оптимизирован для сети 50 Гц, совместим с 60 Гц;
• Степень загрязнения: 3 - рассчитан на использование в условиях повышенной запылённости, характерных для промышленных объектов;
• Механический ресурс: 20 000 циклов включения/выключения - долговечная конструкция для частых операций;
• Электрический ресурс: 10 000 циклов - сохраняет работоспособность после многократных отключений при токе короткого замыкания.

Совместимость и монтаж

Выключатель CHINT NB8-63M 3P 63А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабелей сечением до 25 мм2 (медные) или через шины типов PIN и FORK. Устройство совместимо со всеми модулями серии NB8: можно легко добавить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9 / OUVT-UVT-OVT. Для работы в составе системы управления рекомендуется использовать дополнительные устройства - они устанавливаются справа от основного автомата без изменения ширины сборки.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Категория применения A означает, что он предназначен для защиты силового оборудования, а не для защиты людей. Класс токоограничения 3 позволяет значительно снижать энергию короткого замыкания, защищая подключенное оборудование. Наличие окна индикации положения контактов даёт наглядное представление о состоянии выключателя - «ON» или «OFF».

Преимущества

• Узконаправленное применение: специально создан для защиты двигателей - не срабатывает при пусковых токах, но надёжно отключает КЗ;
• Высокая механическая и электрическая износостойкость - подходит для частого ручного управления;
• Гибкость комплектации - возможность добавления дополнительных функций без замены корпуса;
• Устойчивость к загрязнению - класс степени загрязнения 3 позволяет использовать в цехах и на производствах;
• Совместимость с европейскими стандартами монтажа - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не применяется для защиты от перегрузки - обязательно требуется внешнее тепловое реле или другое средство защиты;
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги;
• Не подходит для бытовых линий освещения или розеток - только для специализированных мощных нагрузок;
• Требует точного подбора теплового расцепителя - неверный выбор может привести к отказу защиты или ложному срабатыванию.

Примеры использования

• Щит управления вентиляцией в торговом центре - управляет тремя вентиляторами дымоудаления;
• Панель управления кондиционерами на крыше офисного здания - защищает компрессоры от КЗ;
• Линия питания насосной группы в промышленном цехе - сочетается с тепловым реле для комплексной защиты;
• Система пожарной безопасности - отключает питание в случае аварии, не давая ложных срабатываний при пуске оборудования.

Практические советы

• Выбирая CHINT NB8-63M 3P 63А 10кА, проверьте, есть ли уже в вашей схеме тепловая защита - этот аппарат сам её не предоставляет;
• При монтаже соблюдайте посадочные размеры: ширина 54 мм, глубина - около 80 мм, убедитесь, что рядом достаточно места для дополнительных модулей;
• Для систем с частыми включениями используйте модели с вспомогательными контактами - они позволяют передавать сигнал о состоянии в систему управления;
• Не устанавливайте в открытых местах, на улице или в сырых помещениях - даже малые капли воды могут вызвать пробой изоляции;
• Перед первым включением проверьте правильность подключения фаз - неправильная коммутация может привести к выходу из строя двигателя.
