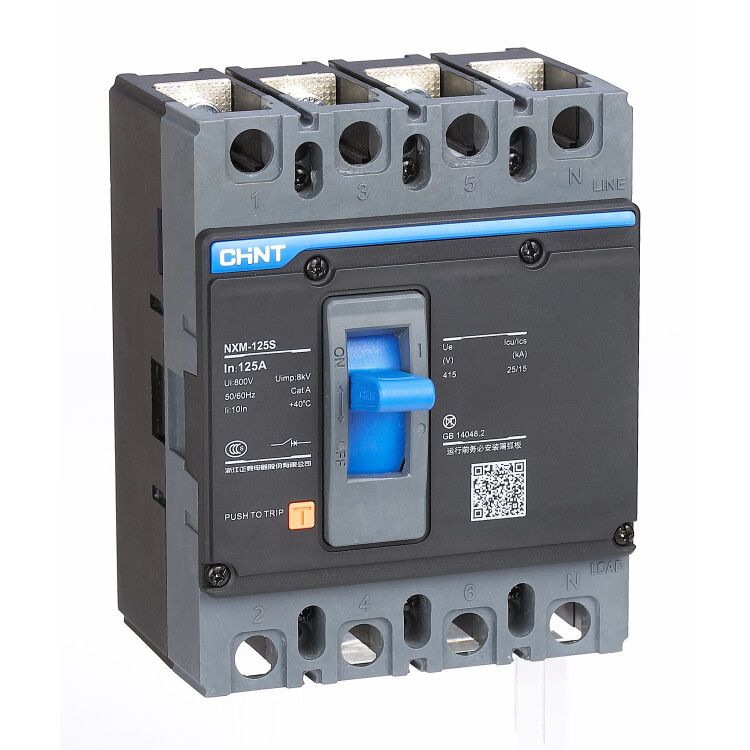

Выключатель автоматический NXM-125S/3Р 125A 25кА (R) | 131363 CHINT

Автоматический выключатель NXM-125S/3P 125A 25кА от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах промышленного и коммерческого оборудования, обеспечивая надёжную работу систем на токах до 125 А.

Назначение и область применения

Выключатель NXM-125S/3P 125A 25кА используется для защиты трёхфазных электрических сетей. Он срабатывает при превышении допустимой нагрузки или возникновении аварийного тока короткого замыкания. Применяется в распределительных щитах заводов, объектов ЖКХ, торговых центров, лабораторий и других местах, где требуется надёжная защита силовых цепей. Подходит для управления и отключения питания насосов, компрессоров, конвейеров и другого промышленного оборудования.

Технические характеристики

• Тип: автоматический выключатель, 3 полюса
• Номинальный ток: 125 А
• Кратковременная отключающая способность: 25 кА
• Конструкция: модульный, для монтажа на DIN-рейку
• Рабочее напряжение: до 415 В переменного тока (AC)
• Стандарт: соответствует IEC 60947-2

Совместимость и монтаж

Выключатель NXM-125S/3P совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в шкафах и распределительных устройствах с достаточным свободным пространством вокруг аппарата для теплоотвода. Для подключения используются медные провода сечением от 16 до 70 мм2. Клеммы затягиваются моментом 8–10 Нм - избыточное усилие повредит контакты. Монтаж выполняется при отключенном питании. После установки проверьте плотность фиксации и правильность подключения фаз.

Безопасность и стандарты

NXM-125S/3P соответствует международному стандарту IEC 60947-2, который гарантирует безопасность и предсказуемость работы при аварийных режимах. Выключатель имеет механический индикатор положения («ON/OFF») и ручной рычаг для ручного отключения. Конструкция исключает случайное включение при обслуживании.

Преимущества

• Высокая отключающая способность (25 кА) - обеспечивает защиту даже при серьёзных КЗ
• Модульная конструкция упрощает замену и интеграцию в существующие щиты
• Устойчивость к колебаниям температур и вибраций - подходит для жестких условий эксплуатации
• Известный бренд CHINT - гарантированное качество сборки и долгий срок службы

Ограничения применения

Не применяется в цепях постоянного тока - только для AC. Не рекомендован для частых операций включения/выключения (не является устройством управления, а лишь защитным). Не предназначен для установки в условиях повышенной влажности без дополнительной герметизации корпуса щита. Температурный диапазон ограничен: работает при -5C…+40C. При более высоких температурах возможна снижение номинального тока.

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 55 кВт
• Отключение трёхфазного конвейера на пищевом производстве
• Щитовая защита группы освещения и силовой нагрузки в торговом зале
• Распределительный щит холодильного комплекса с несколькими компрессорами

Практические советы

• Перед установкой проверьте соответствие номинала (125 A) нагрузке цепи - не используйте для токов выше 125 А
• При группировке нескольких автоматов в одном щите соблюдайте минимальный зазор между ними - не менее 10 мм - для лучшего охлаждения
• При использовании в условиях запылённости или агрессивной среды выбирайте щиты с классом защиты IP54 и выше
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных срабатываний
• Замена NXM-125S/3P на аналогичный аппарат должна сохранить те же параметры: 3P, 125 A, 25 кА - иначе возможно нарушение координации защиты
