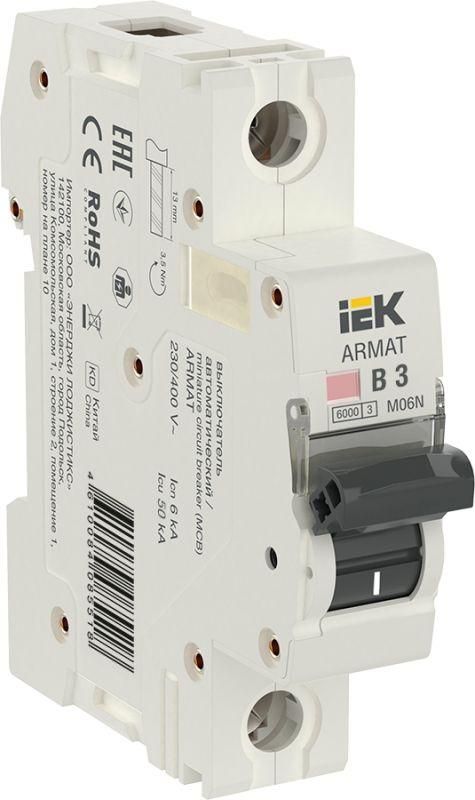

Выключатель автоматический однополюсный M06N 1P B 3А 6кА ARMAT | AR-M06N-1-B003 IEK

Автоматический выключатель однополюсный B 3А 6кА серия M06N от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока с номиналом 3 А и подходит для установки на DIN-рейку в щитках жилых домов и квартир.

Назначение и область применения

Автоматический выключатель однополюсный B 3А 6кА серия M06N используется для защиты групповых осветительных и розеточных цепей в бытовой сети. Подходит для нагрузок с умеренным пусковым током - например, лампы накаливания, нагревательные приборы, малые бытовые приборы. Не рекомендован для оборудования с высокими импульсными токами, таких как мощные насосы или компрессоры.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выдерживает устройство без срабатывания.
• Характеристика срабатывания: B - отключение происходит при токе 3–5 кратном от номинала; оптимально для слаботочных и осветительных цепей.
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Номинальное напряжение: 230–400 В - работает в однофазной (230 В) и трёхфазной (400 В) сетях.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды.
• Количество модулей DIN: 1 - занимает один стандартный модуль на рейке (17,5 мм шириной).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Рабочий диапазон температур: от –40 C до +70 C - допустима эксплуатация в неотапливаемых помещениях, шкафах, на балконах.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждений в цепи.
• Цвет корпуса: белый - соответствует стандартному цвету бытовых щитов.
• Гарантийный срок: 15 лет - длительная гарантия от производителя.

Совместимость и монтаж

Автоматический выключатель однополюсный B 3А 6кА серия M06N устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Подключение осуществляется через зажимы сверху и снизу - вход и выход можно менять местами. Для фиксации используйте защёлку на задней части аппарата. Подключаемые провода должны быть зачищены на 8–10 мм, плотно затянуты моментом около 0,5–0,7 Нм. Не допускается использование многожильных проводов без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Обеспечивает класс токоограничения 3, что снижает энергию КЗ и защищает кабели и оборудование. Конструкция исключает самопроизвольное отключение при вибрациях. Сертифицирован для применения в бытовых системах электрообеспечения.

Преимущества

• Высокая надёжность благодаря двухступенчатому расцепителю - тепло- и электромагнитная защита работают независимо.
• Широкий диапазон температур позволяет использовать в неотапливаемых помещениях - например, на лестничных клетках или в подъездных щитах.
• Длинная гарантия (15 лет) указывает на качество материалов и сборки.
• Поддержка сечения кабеля до 25 мм2 - удобно для современных проводок с большим запасом по току.
• Совместим со всей серией ARMAT - легко расширять щит, заменяя другие автоматы того же форм-фактора.

Ограничения применения

• Не применяется в цепях с частыми пусковыми токами выше 5×Iн - например, для двигателей, компрессоров, сварочных аппаратов. Для них нужна характеристика C или D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации (например, в ванных комнатах).
• Не предназначен для работы в сетях постоянного тока - только переменный ток 50 Гц.
• Ограниченная отключающая способность (6 кА): не подходит для участков с высокой токовой мощностью (например, вводные автоматы в многоэтажках требуют 10 кА и выше).

Примеры использования

• Защита группы розеток в спальной комнате (до 3 кВт нагрузки).
• Обеспечение безопасности освещения в коридоре, кухне или детской.
• Функциональный элемент в распределительном щите квартиры или частного дома.
• Замена старого автомата в существующем щите при ремонте электропроводки.

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключённых приборов - она должна быть меньше 690 Вт (3 А × 230 В).
• Если планируете подключать кабель большего сечения (например, 25 мм2), используйте наконечники типа НШВИ - так надёжнее и безопаснее.
• Не смешивайте автоматы серии M06N с другими сериями в одном щите без учёта совместимости по глубине и форме крепления.
• При установке в щит с несколькими автоматами соблюдайте порядок: ввод - главный автомат, затем групповые - начиная с самых ответственных нагрузок.
• Для увеличения срока службы избегайте частых включений/выключений вручную - это изнашивает механику контактной системы.
