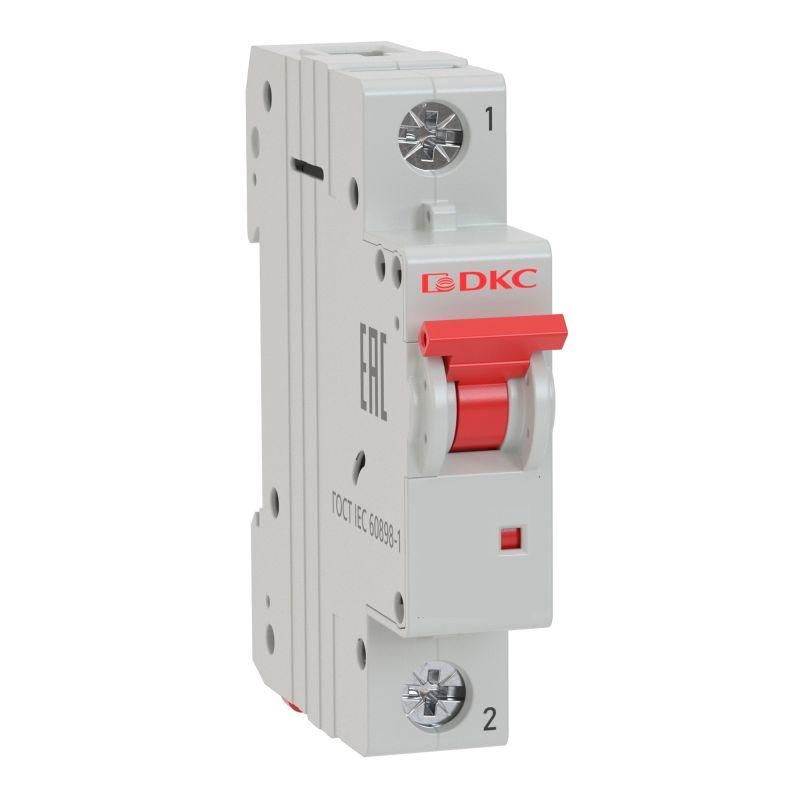

Выключатель автоматический однополюсной YON MD63-1C6-10 10kA | DKC ДКС

Автоматический выключатель модульный 1 полюс 6 А характеристика C 10 кА от бренда YON (группа DKC) с артикулом md63-1c6-10 предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на работу в сетях переменного тока 230 В и подходит для установки в щитах жилых домов, офисов и производственных объектов.

Назначение и область применения

Автоматический выключатель модульный 1 полюс 6 А характеристика C 10 кА защищает однофазные электрические цепи от повреждений при длительной перегрузке и внезапном коротком замыкании. Он обеспечивает безопасное включение и отключение нагрузки вручную. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования - например, насосов, вентиляторов, зарядных устройств.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Отключающая способность: 10 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок со средним пусковым током (например, люминесцентные светильники, компрессоры)
• Количество полюсов: 1 - управляет одной фазой сети
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке шириной 17,5 мм
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды
• Рабочий диапазон температур: от –60 C до +40 C - позволяет использовать в холодных помещениях и на открытых площадках при условии герметичной установки
• Максимальное сечение провода: 25 мм2 - совместим с медными проводами до этого размера
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения IV - предназначено для установки на входе электроустановки, где возможны высокие переходные процессы
• Класс токоограничения 3 - обеспечивает быстрое гашение дуги и снижает энергию, передаваемую в цепь при аварии

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 75 мм внутри шкафа. Присоединение проводов осуществляется зажимами с усилием, соответствующим сечению до 25 мм2. Автоматический выключатель модульный 1 полюс 6 А характеристика C 10 кА имеет возможность подключения внешних модулей: независимого расцепителя и вспомогательных контактов - они устанавливаются дополнительно и требуют отдельного заказа.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную надежность при работе в условиях нестабильной сети. Степень загрязнения 3 допускает использование в помещениях с умеренной запыленностью, например, мастерских или складах.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьезных авариях
• Характеристика “C” - идеально сочетается с типичными нагрузками в жилых и коммерческих помещениях
• Поддержка подключения дополнительных модулей - позволяет легко расширять функциональность без замены основного устройства
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях
• Совместимость с системой “С коммутируемым нейтральным проводником” - позволяет отключать и ноль, что важно для некоторых схем безопасности

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или пыли - степень защиты IP20 исключает использование вне закрытых шкафов
• Не рекомендуется для защиты мощных двигателей с высоким пусковым током (более 10×Iн); для таких задач лучше выбрать характеристику D
• Не работает в сетях постоянного тока - только переменный ток 50 Гц
• Запрещено использовать при температуре ниже –60 C - выход за пределы указанного диапазона может вызвать отказ механизма

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение осветительных цепей с энергосберегающими лампами
• Щитовая защита для тепловых завес, малых насосов, кондиционеров
• Электрошкафы на производстве для управления оборудованием до 1,5 кВт

Практические советы

• Выбирая автоматический выключатель модульный 1 полюс 6 А характеристика C 10 кА, проверьте соответствие сечения провода - используйте не более 25 мм2
• Если планируете удалённое отключение или сигнализацию состояния - заранее закажите независимый расцепитель или вспомогательные контакты
• При сборке щита соблюдайте минимальную глубину монтажа 75 мм - недостаток места затруднит фиксацию и обслуживание
• Избегайте установки рядом с источниками тепла выше +40 C - это может снизить срок службы аппарата
• Для помещений с высокой влажностью (ванная, баня) применяйте только в герметичных корпусах - сам выключатель не защищён от влаги
