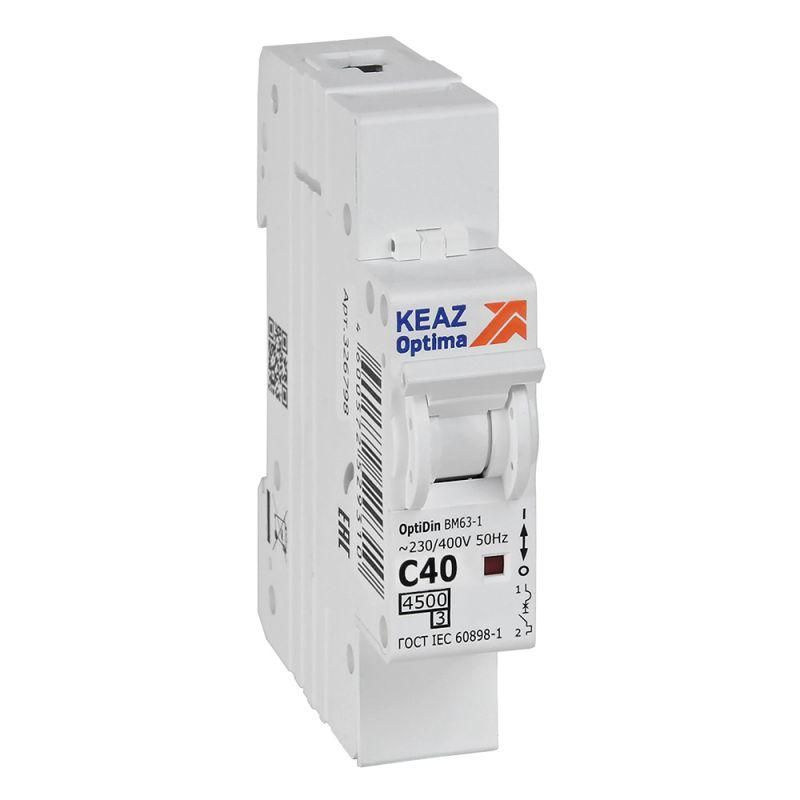

Выключатель автоматический модульный 1п C 40А 4.5кА OptiDin BM63-1C40-4.5-УХЛ3 КЭАЗ 326798

Автоматический выключатель однополюсный 40А C 4,5кА AC модульный BM63-1C40-4,5-УХЛ3 - устройство для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Произведён КЭАЗ в серии OptiDin BM63, предназначен для установки в щитах квартир и этажных распределительных устройствах.

Назначение и область применения

Автоматический выключатель однополюсный 40А C 4,5кА AC модульный BM63-1C40-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В при частоте 50 Гц. Он обеспечивает безопасную работу приборов и проводки в условиях временных перегрузок и аварийных коротких замыканий. Подходит для установки в квартирах, домах, этажных щитах и других объектах жилой недвижимости. Также применяется в малых офисах и административных помещениях, где требуется надёжная защита одной фазы.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, оптимальна для нагрузок с умеренным пуском (например, освещение, нагреватели, бытовые приборы);
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Номинальное напряжение: 230 В - рабочее напряжение сети; изоляция рассчитана на то же значение;
• Род тока: переменный (AC), 50 Гц - совместим только с сетями стандарта Европы/РФ;
• Сечение провода: 1–25 мм2 - допустимый диапазон площади сечения подключаемых медных проводов;
• Ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Рабочая температура: от –70 C до +60 C - позволяет использовать в холодных и жарких помещениях, включая неотапливаемые;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Глубина монтажа: 75 мм - требует свободного места внутри щита для правильной установки;
• Степень загрязнения 2 - рекомендовано использование в помещениях с умеренной запылённостью и без проводящей пыли;
• Способ монтажа: на DIN-рейку - стандартная система крепления для электрощитов.

Совместимость и монтаж

Автоматический выключатель однополюсный 40А C 4,5кА AC модульный BM63-1C40-4,5-УХЛ3 совместим со всеми типами DIN-реек шириной 35 мм, используемых в современных распределительных щитах. Устанавливается одним движением - защёлкивается на рейке. Для подключения используются зажимы с винтовым креплением. Обязательно соблюдайте сечение провода 1–25 мм2 - меньшее может вызвать перегрев, большее - затруднит плотное соединение. Не забудьте оставить минимум 75 мм глубины в щите для удобного доступа к контактам и рычагу управления.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Сертифицирован для применения в системах TN-S и TN-C-S. Наличие механической блокировки исключает случайное включение при обслуживании. Применение в жилых помещениях согласуется с ПУЭ и СП 31-110-2003.

Преимущества

• Высокая надёжность срабатывания даже при длительных перегрузках благодаря точной тепловой характеристике C;
• Устойчивость к широкому диапазону температур - работает в неотапливаемых помещениях зимой;
• Изготовлен в России - гарантирует соответствие местным условиям эксплуатации;
• Поддерживается сериями OptiDin BM63 и BM125 - легко заменяем и сочетаем с другими аппаратами этой линейки;
• Простая диагностика - положение рычага сразу показывает состояние (вкл./выкл./сработал).

Ограничения применения

• Не предназначен для защиты трёхфазных цепей - используется только в однофазных сетях;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной герметизации;
• Не рекомендуется более 30 операций включения/отключения в день - частые коммутации снижают срок службы контактов;
• Не подходит для мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику D;
• Запрещено применять при напряжении выше 230 В - риск пробоя изоляции.

Примеры использования

• Защита группы розеток в спальной комнате;
• Отдельная защита электрокотла или бойлера;
• Щит на этаже многоквартирного дома - управление питанием одного жилого участка;
• Распределительный щит в частном доме для освещения первого этажа;
• Щитовая в подвале с группой розеток для инструментов и зарядных устройств.

Практические советы

• Выбирая этот автоматический выключатель однополюсный 40А C 4,5кА AC модульный BM63-1C40-4,5-УХЛ3, проверьте суммарную мощность всех подключённых приборов - она не должна превышать 9,2 кВт (P = U × I = 230 В × 40 А);
• Если в цепи есть стартеры, насосы или светодиодные преобразователи - убедитесь, что их пусковые токи не превышают 10×40 А (400 А);
• При сборке щита оставляйте место рядом с этим выключателем для возможной замены или добавления другого аппарата;
• Не закручивайте силовые болты слишком сильно - повредится пластиковый корпус или контактная группа;
• Для долгой работы регулярно проверяйте степень окисления контактов - особенно в сыром воздухе или при наличии конденсата.
