Выключатель автоматический однополюсный 10A B 6kA City9 | C9F16110 |Systeme Electric APC

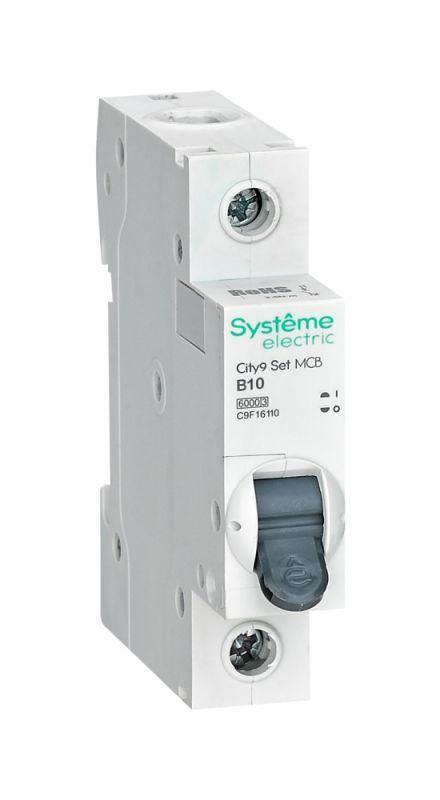

Автоматический выключатель Systeme Electric c9f16110 - однополюсный аппарат на 10 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты бытовых и легких промышленных цепей переменного тока 230 В. Монтируется на DIN-рейку, совместим с системой City9 SET.

Назначение и область применения

Автоматический выключатель c9f16110 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты освещения, розеточных групп, бытовых приборов мощностью до 2,3 кВт.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Номинальное напряжение: 230 В AC - работает в однофазной сети переменного тока
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимальна для освещения и электроники
• Количество полюсов: 1 - управляет одной фазой
• Напряжение изоляции: 440 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные кабели от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования
• Степень загрязнения: 2 - предназначен для установки в помещениях с умеренным уровнем пыли и влаги
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантия: 36 месяцев

Совместимость и монтаж

Выключатель c9f16110 монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в компактных щитах рядом с другими автоматами. Для надежного соединения используйте провода сечением 1–25 мм2. Клеммы рассчитаны на одножильные и многожильные провода - зажимайте плотно, но без превышения момента 2,5 Нм. Корпус имеет монолитную лицевую панель, что исключает деформацию при регулярном включении/выключении.

Безопасность и стандарты

Автомат соответствует требованиям RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Конструкция клемм предотвращает выпадение проводов и случайный доступ к токоведущим элементам. Механизм мгновенной коммутации обеспечивает быстрое отключение даже при слабом контакте, снижая риск возгорания. Серия City9 SET прошла сертификацию по европейским нормам IEC/EN 60898-1.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, минимизирующее тепловые повреждения
• Безопасные клеммы - исключают выход проводов из зажима и контакт с токоведущими частями
• Ударопрочный корпус - изготовлен из прочного пластика с 6 металлическими заклёпками, увеличивает долговечность
• Легкий монтаж - один модуль, стандартная DIN-рейка, совместимость с большинством щитов
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не допускает воздействия воды
• Не подходит для трехфазных сетей - только однополюсный вариант
• Не рекомендован для нагрузок выше 2,3 кВт при 230 В - возможны ложные срабатывания при длительной перегрузке
• Не использовать в условиях высокой запыленности или агрессивной среды - класс загрязнения 2 ограничен
• Не монтировать в местах с температурой ниже -25C или выше +60C - не указаны рабочие пределы, но типовая серия City9 SET рассчитана на +5…+40C

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение светильников в коридоре или спальне
• Щиток в мастерской для питания электроинструментов (дрель, шуруповерт)
• Распределительный щит в небольшом офисе или магазине
• Дополнительный автомат в щите после основного УЗО

Практические советы

• Перед установкой проверьте сечение провода - не используйте более 25 мм2, иначе клемма не зажмёт её надёжно
• Затягивайте клеммы именно моментом 2,5 Нм - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повредит пластик
• При замене старого автомата убедитесь, что новый также имеет 1 модуль и 6 кА отключающей способности
• Избегайте установки рядом с источниками тепла - перегрев снижает точность срабатывания
• Проверяйте положение рычага перед включением - он должен быть четко в положении “OFF” или “ON”, без промежуточных состояний
• Для удобства обслуживания выбирайте модели с прозрачными крышками - можно визуально контролировать состояние контакта
