Выключатель автоматический однополюсный 6A C 6kA City9 | C9F36106 |Systeme Electric APC

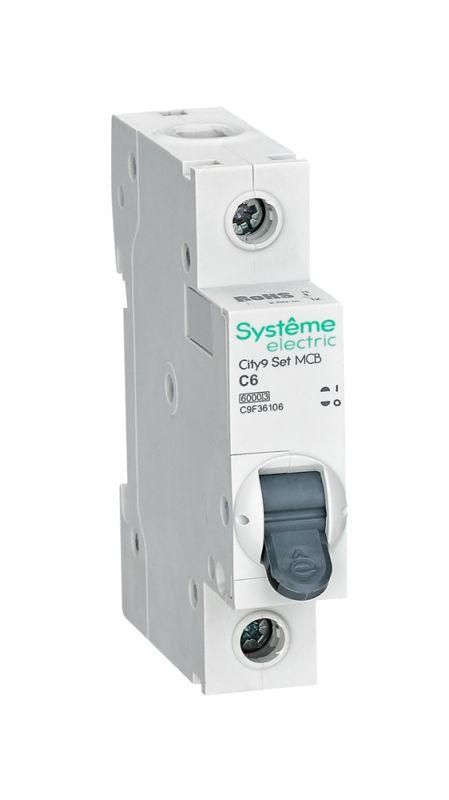

Автоматический выключатель Systeme Electric c9f36106 - однополюсный аппарат на 6 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты бытовых и легких промышленных цепей переменного тока 230 В от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с системой City9 SET.

Назначение и область применения

Автоматический выключатель c9f36106 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты освещения, розеточных групп, бытовой техники мощностью до 1,4 кВт.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное) - безопасно работает в сетях 230 В, изоляция рассчитана на более высокие скачки
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Род тока: переменный (AC), частота 50–60 Гц
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного пространства внутри шкафа
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от тонких до достаточно толстых
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; предназначен для внутренней установки в сухих помещениях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности в воздухе
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при монтаже для надёжного контакта
• Гарантия: 36 месяцев

Совместимость и монтаж

c9f36106 монтируется на стандартную DIN-рейку типа TS35. Совместим со всеми устройствами серии City9 SET - легко сочетается с другими автоматами, УЗО и реле этой же линейки. Для подключения используйте провода сечением 1–25 мм2. Клеммы имеют зажим с двумя винтами: один для фиксации провода, второй - для предотвращения выпадения. Не требуется дополнительная подготовка провода - зачищать можно на 8–10 мм. Обеспечьте доступ к рычагу включения/выключения - он не выступает слишком далеко, но должен быть свободен для ручного управления.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Конструкция исключает случайное прикосновение к токоведущим частям благодаря глубокому расположению клемм и монолитному корпусу. Механизм мгновенной коммутации минимизирует время возникновения дуги, снижая риск возгорания.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение даже при больших токах КЗ
• Безопасные клеммы - провод не может выскочить и не касается открытых частей
• Монолитная лицевая панель - прочный корпус, устойчивый к механическим воздействиям
• 6 металлических заклёпок - обеспечивают долговечность сборки и герметичность
• Удобная маркировка - четко видимые значения тока и класса срабатывания
• Гарантия 3 года - подтверждает качество производства

Ограничения применения

Не применяется в цепях постоянного тока (DC) - только для переменного тока 50–60 Гц. Не подходит для помещений с повышенной влажностью, пылью или агрессивными средами - степень защиты IP20 не обеспечивает защиту от воды и пыли. Не рекомендован для защиты двигателей с высоким пусковым током (например, крупные насосы, компрессоры) - лучше использовать характеристику D. Не следует применять в качестве главного рубильника - предназначен только для защиты ответвлений.

Примеры использования

• Защита группы розеток в спальной комнате
• Отдельный автомат для холодильника или микроволновой печи
• Щиток в квартире - вместо старого пробкового предохранителя
• Освещение в коридоре или туалете
• Электрооборудование в небольшом мастерской или гараже

Практические советы

• При монтаже всегда проверяйте момент затяжки клемм - 2,5 Нм. Перетягивать нельзя - есть риск трещины в пластике, недотягивание - плохой контакт и нагрев
• Используйте провода сечением не менее 1,5 мм2 для розеток - 6 А выключатель не сможет работать эффективно с очень тонким проводом
• Проверяйте соответствие номинала автомата нагрузке: 6 А ≈ 1,4 кВт при 230 В. Если нагрузка близка к пределу - выбирайте 10 А
• При замене старого автомата - убедитесь, что новый также имеет ширину 1 модуль, чтобы поместился в существующий шкаф
• Не устанавливайте c9f36106 рядом с источниками тепла - температурные колебания влияют на точность срабатывания
