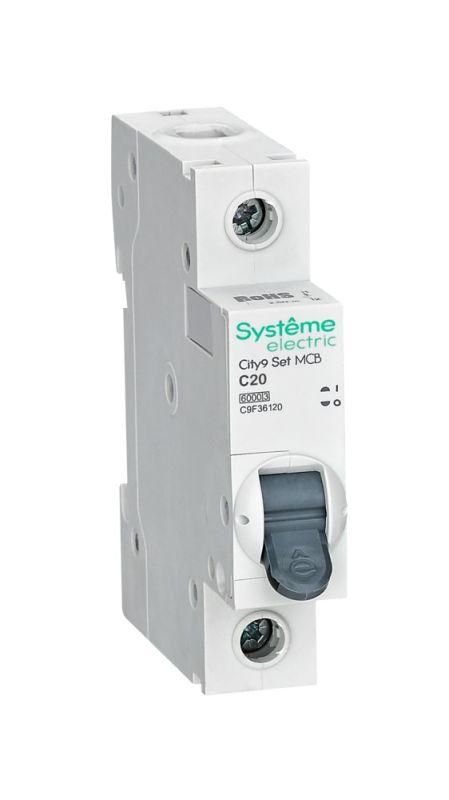

Выключатель автоматический однополюсный 20A C 6kA City9 | C9F36120 |Systeme Electric APC

Автоматический выключатель Systeme Electric c9f36120 - однополюсный аппарат на 20 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты бытовых и легкопромышленных цепей переменного тока 230 В от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель c9f36120 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Часто используется для защиты освещения, розеточных групп, бытовых приборов мощностью до 4,6 кВт.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазой сети;
• Отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы);
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли; подходит только для внутренней установки в сухих помещениях;
• Модульная ширина: 1 модуль - занимает 17,5 мм в DIN-рейке, компактно размещается в щитах;
• Глубина монтажа: 45 мм - требует минимального свободного пространства за щитом;
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран с промышленной частотой;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на провода при КЗ;
• Тип тока: переменный (AC) - не предназначен для работы с постоянным током.

Совместимость и монтаж

c9f36120 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью зажимов на задней части корпуса - достаточно защёлкнуть выключатель на рейке. Для подключения используются клеммы с зажимом на винтах, рассчитанные на медные провода сечением до 2,5 мм2. Клеммы имеют глухую форму - проводник нельзя случайно вставить слишком далеко, что исключает риск замыкания между контактами. Устройство совместимо со всеми элементами серии City9 SET, включая дифференциальные автоматы и контакторы того же бренда.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC/EN 60898-1. Конструкция выполнена с учётом требований безопасности: ударопрочный термостойкий пластик корпуса, металлические заклёпки усиливают механическую прочность, а система «мгновенной коммутации» минимизирует время горения дуги. Наличие класса токоограничения 3 снижает риск возгорания проводки при аварийных режимах.

Преимущества

• Увеличенная надёжность благодаря 6 металлическим заклёпкам - корпус не деформируется при многократных срабатываниях;
• Исключение попадания проводов в заклеммное пространство - снижает риск короткого замыкания при монтаже;
• Компактность - один модуль позволяет экономить место в щите;
• Совместимость с другими изделиями серии City9 SET - удобно собирать унифицированные щиты;
• Яркая цветовая маркировка положения рычага - легко отличить «вкл» от «выкл» даже в условиях плохого освещения.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - возможен отказ или повреждение устройства;
• IP20 не допускает использование во влажных, пыльных или наружных условиях - требуется дополнительная защита (корпус IP54+);
• Подходит только для нагрузок с пусковыми токами до 10×Iн - не рекомендован для двигателей с высоким пусковым моментом (например, компрессоры, сварочные аппараты);
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение осветительных цепей в спальне или коридоре;
• Щиток в мастерской для питания электроинструментов (дрели, шлифмашины);
• Распределительный щит в небольшом офисе или магазине.

Практические советы

• При выборе автомата убедитесь, что суммарная мощность всех подключённых приборов не превышает 4,6 кВт (20 А × 230 В);
• Для проводов сечением более 2,5 мм2 используйте другой автомат - c9f36120 не рассчитан на большие сечения;
• Проверьте соответствие глубины монтажа (45 мм) свободному месту за щитом - особенно важно при установке в тонких стеновых нишах;
• Если планируете использовать в щите с несколькими автоматами - выбирайте модели из той же серии (City9 SET) для единообразия и совместимости клемм;
• Не затягивайте клеммы чрезмерно - это может повредить медный провод и снизить контактное давление.
