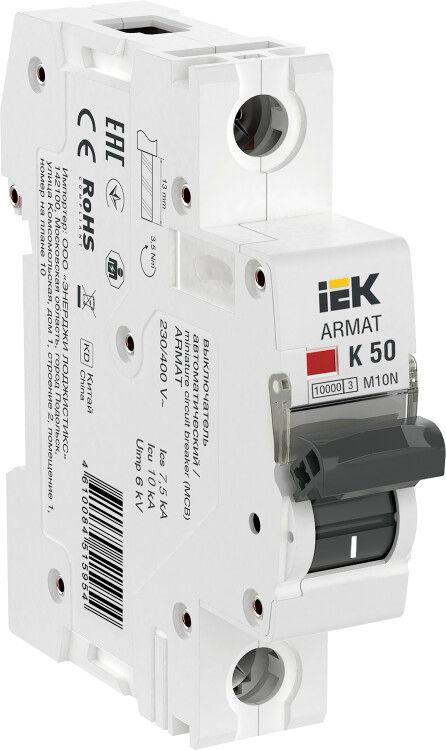

Выключатель автоматический однополюсный M10N 1P K 50А 10кА ARMAT | AR-M10N-1-K050 IEK

Автоматический выключатель однополюсный M10N K 50А 10кА от IEK - устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных и энергетических объектов. Артикул ar-m10n-1-k050 соответствует серии ARMAT с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель M10N K 50А предназначен для защиты групповых и распределительных цепей переменного тока с номинальным током до 50 А. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и других точках, где требуется надёжная защита от перегрузок и КЗ. Особенно эффективен в условиях высоких пусковых токов - например, на промышленном оборудовании, насосах, вентиляторах, конвейерах.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Характеристика срабатывания: K - чувствителен к длительным перегрузкам, но устойчив к кратковременным импульсам (например, при запуске двигателей)
• Полюса: 1 - защищает одну фазу, используется в однофазных сетях 220/400 В
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Сечение провода: 1–25 мм2 - позволяет подключать медные жилы от тонких до мощных кабелей
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Рабочий диапазон температур: –5…+40 C - подходит для помещений с нормальным микроклиматом
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель M10N K 50А монтируется на DIN-рейку шириной 35 мм, как все изделия серии ARMAT. Установка выполняется стандартным зажимом - достаточно вставить устройство в рейку и зафиксировать защёлкой. Для подключения используйте провода сечением 1–25 мм2. Клеммы рассчитаны на момент затяжки 1,8 Нм - переусердствовать нельзя, чтобы не повредить контакты. Выключатель совместим с другими модулями серии ARMAT: можно комбинировать с УЗО, реле, контактами в одном щите.

Безопасность и стандарты

Выключатель сертифицирован по стандарту IEC 60947-2, что подтверждает соответствие международным требованиям к коммутационной безопасности. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления обеспечивает надёжное срабатывание даже при частичном выходе из строя одного элемента.

Преимущества

• Усиленный корпус из самозатухающего пластика - устойчив к механическим воздействиям и перегреву
• Характеристика K - идеально подходит для цепей с двигателями, где возможны пусковые токи в 5–8 раз выше номинала
• Поддержка большого диапазона сечений проводов - не требует переходников или специальных наконечников
• Совместимость с системой ARMAT - легко масштабируется и обслуживается
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - работает только с переменным током 50 Гц
• IP20 не допускает установку во влажных помещениях, на улице или в пыльных средах без дополнительной защиты
• Не подходит для защиты цепей с токами более 50 А - при превышении возможен отказ или повреждение
• Работает только при температуре выше –5 C - в холодных неотапливаемых помещениях (например, на открытых площадках зимой) требует обогрева или другого решения

Примеры использования

• Защита группы розеток в цеху с электроинструментом
• Щит питания конвейерной линии с асинхронными двигателями
• Распределительный щит на складе с освещением и бытовой техникой
• Вводный автомат в маломощном промышленном объекте (до 11 кВт)

Практические советы

• Выбирая автомат M10N K 50А, проверьте, что расчетный ток нагрузки не превышает 40 А - оставьте запас на пиковые режимы
• При использовании с двигателями убедитесь, что пусковой ток не превышает 8×Iн (400 А) - иначе возможны ложные срабатывания
• Не устанавливайте рядом с источниками тепла (печи, нагреватели) - температура внутри щита может превысить +40 C
• Проверяйте плотность затяжки клемм через год после монтажа - особенно важно при работе с алюминиевыми проводами
• Ar-m10n-1-k050 - единственный артикул этой модели; другие номера могут отличаться по характеристике или току
