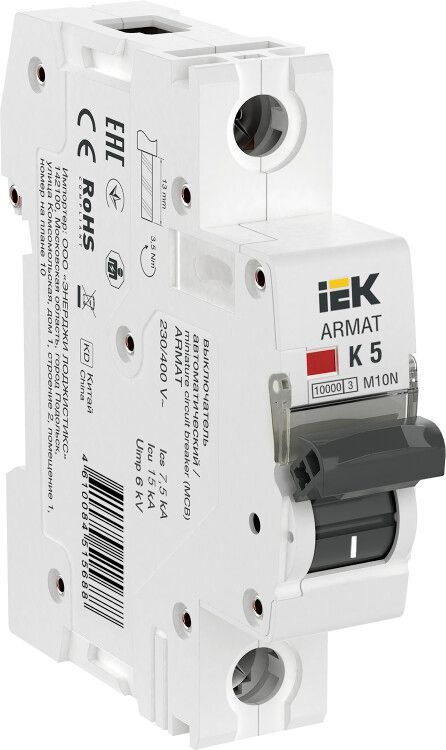

Выключатель автоматический однополюсный M10N 1P K 5А 10кА ARMAT | AR-M10N-1-K005 IEK

Автоматический выключатель однополюсный модульный M10N K 5А 10кА от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот выключатель - часть серийной линейки ARMAT, отличается надёжным механическим исполнением и подходит для установки в щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель однополюсный модульный M10N K 5А 10кА защищает группы освещения, розеток и другого слаботочного или умеренно нагруженного оборудования. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и на объектах энергетической инфраструктуры. Характеристика K позволяет использовать его там, где возможны кратковременные импульсы тока - например, при запуске двигателей малой мощности или светодиодных драйверов.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение сети
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое обеспечивает безопасную изоляцию между токоведущими частями
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: K - чувствительность к кратковременным перегрузкам выше, чем у типа C; подходит для нагрузок с высоким пусковым током
• Количество полюсов: 1 - управление одной фазой
• Ширина модуля: 18 мм - соответствует стандартному модульному шагу DIN-рейки
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон для подключения медных проводов
• Степень защиты IP20 - защита от прикосновения пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли
• Рабочая температура: –5…+40 C - не подходит для установки вне помещений или в необогреваемых зонах
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель M10N K 5А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые модульные щиты, совместимые с продукцией серии ARMAT. Для подключения используются винтовые зажимы - затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки. Провода сечением менее 1 мм2 требуют предварительной опрессовки. Выключатель можно комбинировать с другими устройствами серии ARMAT: УЗО, реле напряжения, контактными модулями.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта IEC 60947-2. Конструкция включает усиленную дугогасительную камеру, что снижает риск возгорания при отключении больших токов. Независимый механизм расцепления гарантирует срабатывание даже при повреждённом механизме управления. Все материалы корпуса самозатухающие и соответствуют нормам пожарной безопасности.

Преимущества

• Усиленный корпус - устойчив к механическим воздействиям и деформациям при многократных операциях включения/выключения
• Высокая отключающая способность (7,5 кА) - обеспечивает безопасность даже при аварийных режимах в старых или слабо защищённых сетях
• Характеристика K - меньше ложных срабатываний при пуске оборудования с индуктивной составляющей
• Поддержка большого диапазона сечений проводов (1–25 мм2) - удобство при использовании различных кабелей
• Возможность дополнительной комплектации - возможность установки дополнительных модулей (блокировки, сигнализации)

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50 Гц
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях, на улице или в сырых подвалах без дополнительной герметизации
• Рабочая температура до +40 C - не подходит для установки рядом с источниками тепла (например, рядом с печами, трансформаторами)
• Не предназначен для защиты силовых линий с токами более 5 А - превышение вызывает преждевременное износ или отказ

Примеры использования

• Защита группы розеток в офисе или мастерской
• Щитовая защита освещения в производственном цеху
• Вводный автомат для одного этажа в многоэтажном здании
• Цепь питания насоса или вентилятора с пуском под нагрузкой
• Распределительный щит на объекте энергетической инфраструктуры

Практические советы

• Выбирая автоматический выключатель M10N K 5А 10кА, проверьте соответствие сечения кабеля - слишком тонкий провод перегреется, слишком толстый плохо зажмётся
• При установке в щите с несколькими автоматами - располагайте M10N так, чтобы был доступ к рычагу для ручного отключения
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю
• Проверяйте маркировку перед монтажом: “M10N K” указывает именно на нужную характеристику, а не на тип C или B
• Для долгой работы - регулярно проверяйте состояние контактов и не допускайте окисления выводов
