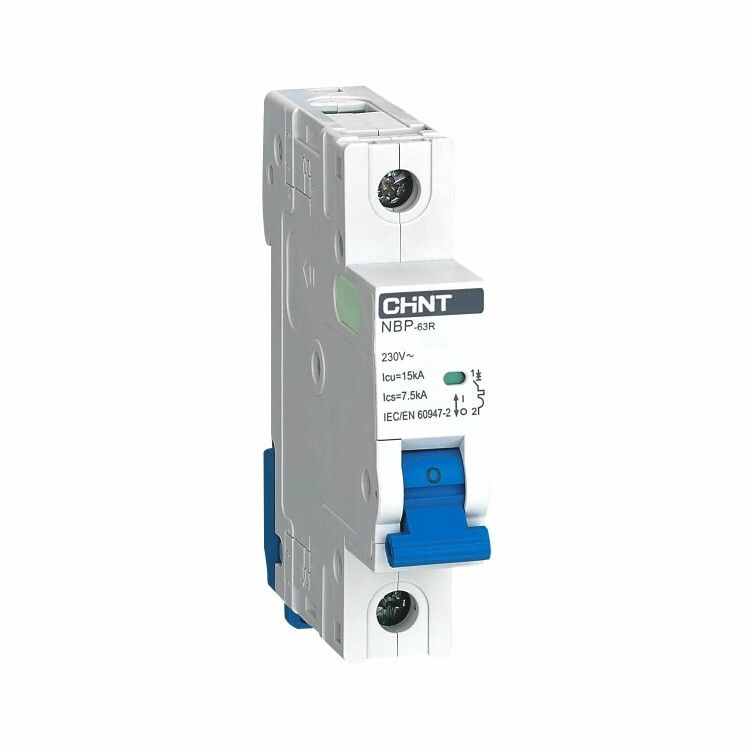

Выключатель автоматический однополюсный NBP-63R 1P 50A 15кА 8In (R) | 352372 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 50 А и отключающей способностью 15 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Применяется в распределительных щитах жилых домов, офисов, магазинов и производственных помещений. Подходит для защиты групповой проводки, мощных потребителей - кондиционеров, бойлеров, тепловых завес, сварочных аппаратов. Устройство рассчитано на редкие операции включения и отключения - не является коммутационным устройством для частого управления нагрузкой.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Номинальное напряжение: 230 В AC - работает в сети с напряжением до 440 В изоляции
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 кратном номинальному, что подходит для нагрузок с высокими пусковыми токами (электромоторы, освещение с галогенными лампами)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Рабочая температура: от -30C до +70C - можно устанавливать в неотапливаемых помещениях, на улице внутри щита
• Модульная ширина: 1 модуль (18 мм) - занимает минимальное место в щите
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от молнии
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата
• Механическая износостойкость: 20 000 циклов - срок службы при частых ручных включениях
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при аварийных токах
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, повышает безопасность оборудования

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 35 мм2 (алюминиевые). Возможна фиксация через контактные шины типа PIN и FORK - удобно при сборке щитов с множеством автоматов. Наличие окна индикации позволяет визуально определить состояние контакта: «I» - включен, «O» - отключен. Устройство совместимо с другими модулями серии NBP-63R, что позволяет собирать щиты с различной конфигурацией (1P, 2P, 3P, 4P).

Безопасность и стандарты

NBP-63R соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Категория применения A гарантирует защиту именно от перегрузок и КЗ, а не от импульсных помех. Выключатель не предназначен для работы в средах с повышенной взрывоопасностью, химической активностью или постоянной влажностью.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для объектов с длинными кабельными линиями или слабыми источниками питания
• Характеристика C с коэффициентом 8In минимизирует ложные срабатывания при запуске двигателей
• Узкий форм-фактор (1 модуль) экономит место в щите
• Индикация состояния контактов упрощает диагностику
• Поддержка шинного подключения ускоряет сборку щитов

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• IP20 не защищает от влаги - нельзя устанавливать вне закрытого щита или во влажных помещениях без дополнительной герметизации
• Не предназначен для частого ручного включения/выключения - для этого нужны контакторы или рубильники
• Не имеет функции дифференциального тока - для защиты от утечек требуется установка УЗО
• Максимальный рабочий ток 50 А - для нагрузок выше 63 А нужен другой тип автомата

Примеры использования

• Защита группы розеток в кухне с плитой и микроволновкой
• Щитовая защита кондиционера мощностью 3,5 кВт
• Линия питания насоса для системы отопления
• Цепь освещения с галогенными лампами в торговом зале
• Общий входной автомат в малом промышленном оборудовании

Практические советы

• Выбирая NBP-63R, проверьте, чтобы сечение кабеля соответствовало номиналу 50 А - для медного провода используйте не менее 10 мм2
• При установке в щит с несколькими автоматами - располагайте его рядом с УЗО, если требуется комплексная защита
• Не забудьте про обязательное заземление - даже при наличии автомата без него невозможно полноценное электробезопасное выполнение
• При использовании в холодных условиях (например, на даче зимой) убедитесь, что щит не продувается ветром - это может вызвать конденсацию
• NBP-63R - часть серии, поэтому легко заменить на аналогичный с другим номиналом (например, 32 А или 63 А) без изменения монтажа
