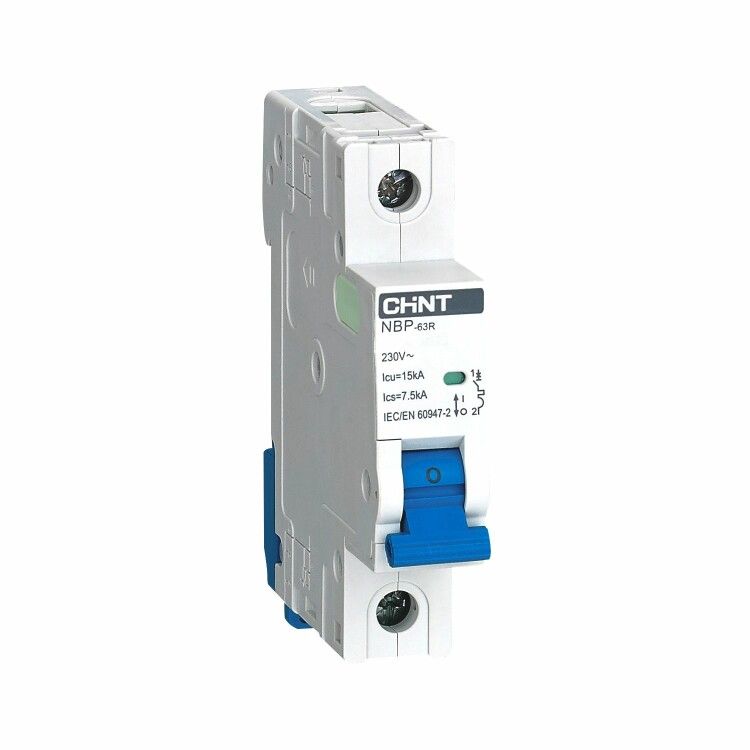

Выключатель автоматический однополюсный NBP-63R 1P 6A 15кА 8In (R) | 352364 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 6 А и отключающей способностью 15 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность в условиях повышенной нагрузки, а артикул 352364 соответствует серийному решению NBP-63R.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных электрических цепей в жилых, коммерческих и промышленных объектах. Подходит для питания освещения, розеточных групп, бытовой техники и маломощного оборудования. Применяется там, где требуется высокая отключающая способность - например, в помещениях с длинными кабельными линиями или близкими точками подключения к распределительному щиту.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети 220–240 В
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 кратном от номинала; оптимально для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Напряжение изоляции: 440 В - гарантирует безопасную изоляцию при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - выдерживает высоковольтные импульсы (например, от грозовых разрядов)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный слот на DIN-рейке
• Рабочая температура: от -30C до +70C - работает в холодных и жарких условиях, в том числе в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления и влажности
• Механическая износостойкость: 20 000 циклов - срок службы при частых включениях/выключениях
• Электрическая износостойкость: 10 000 циклов - количество операций при нагрузке
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, подходящие для кабеля сечением до 4 мм2 (медный). Также поддерживаются соединения с шинами типов PIN и FORK. Устройство совместимо с другими модулями серии NBP-63R - можно собирать компактные щиты с несколькими полюсами (1P, 2P, 3P, 4P). Артикул 352364 - часть серии NBP-63R, поэтому все элементы взаимозаменяемы внутри этой линейки.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Обладает классом токоограничения 3, что снижает тепловую и механическую нагрузку на кабели и оборудование при КЗ. Индикатор положения контактов (окно на корпусе) позволяет визуально определить состояние - “Вкл” / “Выкл”. Наличие сигнализации повышает безопасность при обслуживании.

Преимущества

• Высокая отключающая способность (15 кА) делает устройство надежным даже в старых сетях с низким сопротивлением контура
• Характеристика C с коэффициентом 8In - меньше ложных срабатываний при пуске двигателей и ламп
• Узкий форм-фактор (1 модуль) экономит место в щите
• Работает при экстремальных температурах - подходит для установки в неотапливаемых помещениях, на улице в закрытых щитах
• Совместимость с шинами PIN/FORK ускоряет сборку распределительных щитов

Ограничения применения

• Не предназначен для защиты цепей с очень высоким пусковым током (например, мощные асинхронные двигатели > 2 кВт); для них лучше использовать характеристику D
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных или открытых помещениях без дополнительной защиты
• Не подходит для частого ручного включения/отключения - хотя механическая долговечность высока, частые операции снизят срок службы
• Только для переменного тока - не применяется в цепях постоянного тока

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в подъезде или торговом зале
• Контур питания кондиционера или небольшого насоса
• Вводной автомат в этажном щите при наличии достаточной отключающей способности

Практические советы

• Выбирая между NBP-63R и аналогами, проверьте, чтобы номинальный ток нагрузки был не выше 80% от 6 А (т.е. ≤4,8 А) для длительной работы без нагрева
• При монтаже затягивайте клеммы усилием 0,8–1,0 Нм - недостаточно или слишком сильно затянутый контакт вызовет перегрев
• Если в щите много модулей, используйте перемычки с фиксацией - они предотвращают случайное отсоединение
• Для помещений с высокой влажностью (ванная, кухня) обязательно устанавливайте NBP-63R в защищенном корпусе с IP44+
• Артикул 352364 - это именно 6 А, 15 кА, 8In. Не путайте с другими вариантами серии NBP-63R, которые имеют другие значения тока и характеристики
