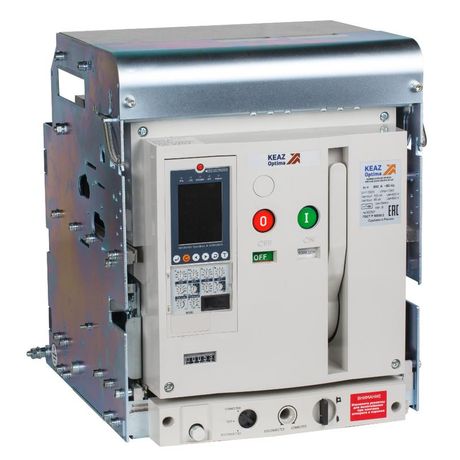

Выключатель автоматический OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-06| 309657 | КЭАЗ

Автоматический выключатель воздушный OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-06 от КЭАЗ предназначен для защиты и коммутации мощных электрических цепей до 2000 А в промышленных распределительных системах. Высокая отключающая способность 85 кА и двигательный привод делают этот аппарат надёжным решением для крупных объектов, где важна безопасность и быстрый доступ к оборудованию.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-06 используется для защиты электрических сетей от сверхтоков, коротких замыканий и перегрузок. Применяется в качестве главного распределительного автомата на вводе или секционировании шин в промышленных щитах. Подходит для энергоёмких установок: металлургические производства, химические заводы, насосные станции, системы кондиционирования больших площадей, а также в составе комплектных трансформаторных подстанций.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях высокой мощности, включая промышленные сети 400–690 В
• Номинальный ток: 2000 А - рассчитан на постоянную нагрузку до двух тысяч ампер
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 85 кА - способен безопасно отключить даже самые серьёзные короткие замыкания
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты по времени и току
• Диапазон настройки защиты от перегрузки: 800…2000 А - гибкая адаптация под реальную нагрузку
• Вид привода: двигательный - обеспечивает удалённое управление и автоматическое включение/отключение
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать модуль для обслуживания без демонтажа проводов
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытых щитов
• Подключение силовой цепи: болтовое - надёжное механическое соединение с медными шинами или кабелями
• Способ монтажа: монтажная плата - устанавливается на жесткий металлический основание, не является DIN-рейкой
• Управление: кнопка нажимная - ручное управление через переднюю панель
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/отключен), связи с системами АСУ ТП
• Моторный привод: опционально - можно заказать с автономным двигателем для дистанционного управления

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-06 совместим с другими изделиями серии OptiMat A. Монтаж выполняется на специализированную монтажную плату с точным соблюдением шага крепления. Болтовые зажимы требуют контрольного момента затяжки - используйте динамометрический ключ. Для работы с выдвижной конструкцией необходим свободный доступ минимум 600 мм спереди. Установка возможна только в помещениях с контролируемой температурой и отсутствием запылённости. Нельзя использовать в условиях повышенной влажности вне корпуса - степень защиты IP20 исключает открытую установку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективную работу с нижестоящими автоматами, снижая риск массового отключения. Конструкция исключает самопроизвольное включение после срабатывания. Все детали выполнены из термостойких материалов, устойчивых к дуговым повреждениям.

Преимущества

• Высокая отключающая способность 85 кА - гарантирует сохранность оборудования при аварийных режимах
• Гибкая настройка защиты - возможность задать порог перегрузки от 800 до 2000 А под конкретную нагрузку
• Выдвижная конструкция - сервисное обслуживание без отключения всей системы
• Шесть вспомогательных контактов - удобно интегрировать в SCADA и системы учёта
• Двигательный привод - позволяет реализовать автоматическую последовательность включения/отключения
• Произведено КЭАЗ - проверенная технология, долгий срок службы, широкая сеть сервиса в России

Ограничения применения

• Не предназначена для установки на открытом воздухе - IP20 не защищает от воды и пыли
• Запрещено применять в средах с взрывоопасными газами или пылью - требуется взрывозащита класса Ex
• Не рекомендовано использование в сетях постоянного тока - только переменный ток
• Требуется значительное место для выдвижения - минимальный проход 600 мм
• Работает только при температуре окружающей среды +5C…+40C - нужен климат-контроль в помещении

Примеры использования

• Главный входной автомат в распределительном пункте 6(10)/0,4 кВ
• Защита питания CNC-центров с потребляемой мощностью более 1 МВт
• Секционирование шины в цехе с несколькими трансформаторами
• Щиты управления насосными станциями водоснабжения городского масштаба
• Системы бесперебойного питания (UPS) большой мощности

Практические советы

• Перед первым включением обязательно проверьте правильность настройки расцепителя - особенно порог перегрузки, он должен быть ближе к максимальному рабочему току, но ниже 2000 А
• При использовании моторного привода (опционально) убедитесь, что источник питания 24 В DC или 230 В AC подключён правильно
• Обслуживание: регулярно осматривайте контактные группы - признаки нагрева или окисления требуют немедленной очистки
• При замене - всегда отключите питание, так как выдвижная часть остаётся под напряжением при частичном выдвигании
• Для сложных проектов запросите схему подключения вспомогательных контактов - они позволяют получать сигналы “вкл”, “откл” и “неисправность” в систему управления
• Фиксируйте положение аппарата в рампе - при длительной работе вибрации могут вызвать ослабление болтовых соединений
