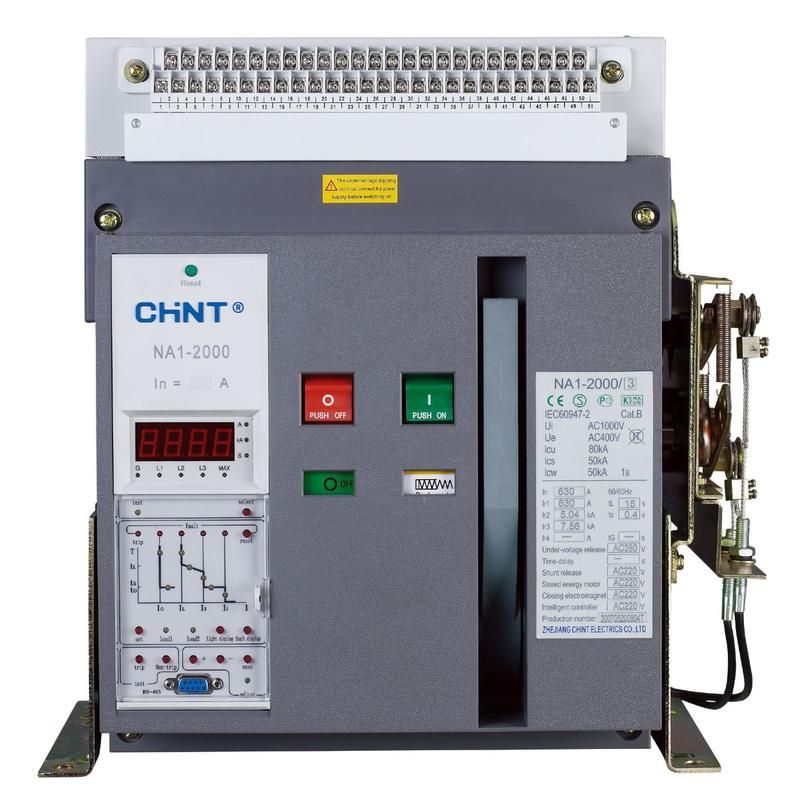

Выключатель автоматический воздушный NA1-2000-2000М/3P стац., 2000A, 80kA, тип М, AC220В (R) | 101086 CHINT

Автоматический выключатель NA1-2000-2000М/3P от CHINT предназначен для защиты силовых цепей переменного тока в распределительных щитах промышленных и коммерческих объектов. Этот стационарный аппарат рассчитан на ток 2000 А и отключение токов короткого замыкания до 80 кА, обеспечивает надёжную работу в условиях высоких нагрузок и требует минимального обслуживания.

Назначение и область применения

Выключатель NA1-2000-2000М/3P используется для защиты электрических сетей от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Применяется в низковольтных распределительных устройствах: ГРЩ, КТП, шкафах управления, а также в системах энергоснабжения высотных зданий, заводских цехов и крупных торгово-логистических комплексов.

Технические характеристики

• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальный ток: 2000 А — максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 80 кА — максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Номинальное напряжение: 400–690 В — работает в сетях с линейным напряжением до 690 В переменного тока;
• Ток короткого замыкания: 3000–40000 А — диапазон значений, при которых выключатель сохраняет работоспособность после срабатывания;
• Степень защиты: IP20 — защита от доступа пальцев и твердых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов;
• Частота сети: 50/60 Гц — совместим с сетями России, Европы и других регионов;
• Конструкция: стационарный — устанавливается жестко в щите, не имеет выдвижной рамы, не предполагает быстрой замены без демонтажа.

Совместимость и монтаж

Выключатель NA1-2000-2000М/3P монтируется в сборках типа ГРЩ или распределительных щитах с жёсткими контактными соединениями. Для подключения используются медные шины или кабельные наконечники с площадью сечения, соответствующей току 2000 А. Установка возможна только в вертикальном положении. Подключение осуществляется сверху и снизу — важно соблюдать полярность входа и выхода. Поскольку это стационарный аппарат, его замена требует отключения питания и частичного демонтажа шинной системы. Не рекомендуется использовать в мобильных или выдвижных ячейках.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Серия NA1 прошла сертификацию на соответствие нормам безопасности для оборудования в промышленных и общественных зданиях. Наличие микропроцессорных блоков позволяет реализовать функции избирательной защиты и диагностики состояния сети, что повышает уровень отказоустойчивости.

Преимущества

• Высокая отключающая способность (80 кА) обеспечивает защиту даже в мощных распределительных системах;
• Устойчивость к многократным срабатываниям при КЗ благодаря прочной конструкции контактов;
• Поддержка работы в широком диапазоне напряжений (400–690 В) делает его универсальным для различных промышленных сетей;
• Интеграция с микропроцессорными блоками позволяет настраивать чувствительность защиты и получать данные о состоянии сети;
• Серия NA1 от CHINT известна долговечностью и стабильностью в условиях повышенной вибрации и температурных колебаний.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 исключает использование на улице или в сырых помещениях;
• Стационарная конструкция не допускает быстрый сервисный ремонт или замену без отключения всей секции;
• Не подходит для маломощных цепей ниже 100 А — избыточная мощность снижает точность срабатывания при слабых перегрузках;
• Требует специализированного монтажа и профессионального подбора шинной системы — самотехнический монтаж не рекомендован;
• Не имеет встроенной защиты от импульсных перенапряжений — требуется внешняя защита при наличии частотных преобразователей или сварочного оборудования.

Примеры использования

• Главный ввод в ГРЩ промышленного предприятия с питанием от трансформатора 10/0,4 кВ;
• Защита основной трёхфазной шины в распределительном щите высотного офисного здания;
• Контур питания крупного конвейера или прессовой линии с высоким пусковым током;
• Распределительный пункт КТП, где необходима координированная защита нескольких ответвлений.

Практические советы

• Перед установкой проверьте, чтобы номинальное напряжение вашей сети (например, 400 В или 690 В) попадало в рабочий диапазон выключателя — не используйте его в сетях 220 В фазного напряжения без учёта линейного значения;
• Выбирайте сечение кабелей и шин с запасом по нагреву — для 2000 А потребуются медные шины минимум 120–150 мм²;
• Обязательно используйте изолирующие экраны и барьеры вокруг аппарата — при отключении больших токов возможно образование дуги;
• При использовании в составе координированной защиты — согласуйте время срабатывания с нижестоящими автоматами, чтобы избежать ложных отключений;
• Регулярно осматривайте контакты и клеммы — при длительной работе на пределе тока возможен нагрев и окисление.
