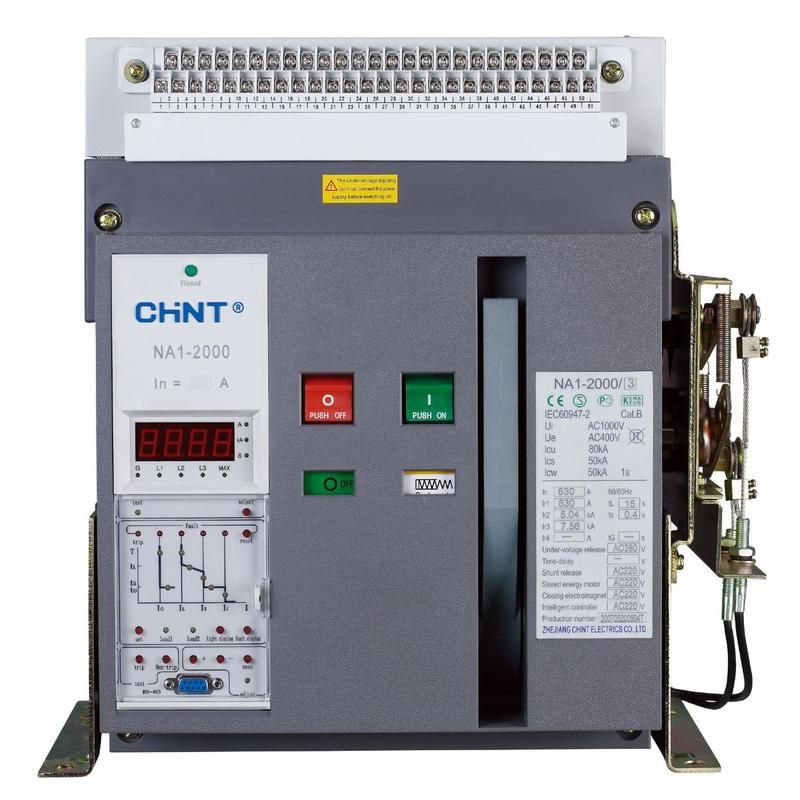

Выключатель автоматический воздушный NA1-2000-1250M/3P выкат., 1250A, 80kA, тип М, AC220В (R) | 101096 CHINT

Автоматический выключатель NA1-2000-1250M/3P - это выдвижной воздушный аппарат от CHINT, рассчитанный на работу в распределительных щитах промышленных и коммерческих объектов. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий при напряжении до 690 В, токе до 1250 А и отключающей способности 80 кА.

Назначение и область применения

Выключатель NA1-2000-1250M/3P предназначен для защиты и управления силовыми цепями переменного тока частотой 50–60 Гц. Применяется в распределительных устройствах: ГРЩ, КТП, шкафах питания оборудования, а также в высотных зданиях, где требуется высокая надёжность и быстрый доступ к устройству для обслуживания.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–690 В - работает в сетях с этим диапазоном напряжений, в том числе в трёхфазных системах 400 В и 690 В;
• Конструкция: выдвижная - позволяет извлекать механизм из корпуса без демонтажа проводов;
• Защита от перегрузки: регулируется от 0 до 1250 А - можно задать порог срабатывания в зависимости от нагрузки;
• Защита от короткого замыкания: регулируется от 1875 до 25 000 А - настраивается по требуемому уровню чувствительности;
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается внутри закрытых щитов.

Совместимость и монтаж

Выключатель NA1-2000-1250M/3P имеет выдвижную конструкцию, что позволяет легко выводить его из шкафа для осмотра, тестирования или замены. Для установки требуется специальная направляющая рампа, совместимая с серийными выкатными системами NA1. Подключение осуществляется через верхние и нижние клеммы - провода должны соответствовать сечению, допустимому для 1250 А (обычно 2×150–240 мм2). Убедитесь, что шкаф имеет достаточное пространство для выдвижения аппарата - минимальный проём зависит от глубины шкафа и типа направляющих.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведён в соответствии с требованиями безопасности для электроустановок до 1000 В. Наличие микропроцессорной защиты обеспечивает точное срабатывание и исключает ложные отключения. Все элементы конструкции выполнены из термостойких материалов, устойчивых к дуговым повреждениям.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - не нужно отключать питание всей системы для проверки или замены;
• Широкий диапазон настроек защиты позволяет точно адаптировать аппарат под конкретную нагрузку;
• Поддержка работы в сетях до 690 В делает его универсальным для промышленных мощных потребителей;
• Микропроцессорные блоки обеспечивают диагностику и гибкую настройку режимов защиты, включая защиту от однофазных замыканий на землю;
• Изготовлен в рамках серии NA1 - известной линейке от CHINT с доказанной надёжностью в сложных условиях эксплуатации.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного шкафа;
• Не используется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для частого ручного управления;
• Требует профессиональной настройки защитных функций - некорректные параметры могут привести к отказу защиты или ложным отключениям.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью более 800 кВт;
• Распределительный автомат в КТП высотного офисного здания;
• Защита главного питания конвейерной линии на заводе с высокими пусковыми токами;
• Узел распределения энергии в системе бесперебойного питания (UPS) средней и большой мощности.

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 1250 А не всегда означает, что он подходит для вашей сети; учтите коэффициент запаса и возможные пики тока;
• Настройте защиту от перегрузки на 80–90 % от максимального рабочего тока цепи - это предотвращает ложные срабатывания;
• При использовании в системах с высокой вероятностью короткого замыкания (например, рядом с сварочным оборудованием) выбирайте верхний предел регулировки защиты от КЗ - 25 кА;
• Обязательно используйте комплект направляющих, совместимых с моделью NA1-2000 - не подходят другие серии;
• После монтажа проведите проверку механического хода выдвижения - механизм должен двигаться свободно без заеданий.
