Выключатель автоматический OptiMat A-4000-S4-3P-100-F-MR0-BH-C0000-M0-P04-S1-03 | 347423 КЭАЗ

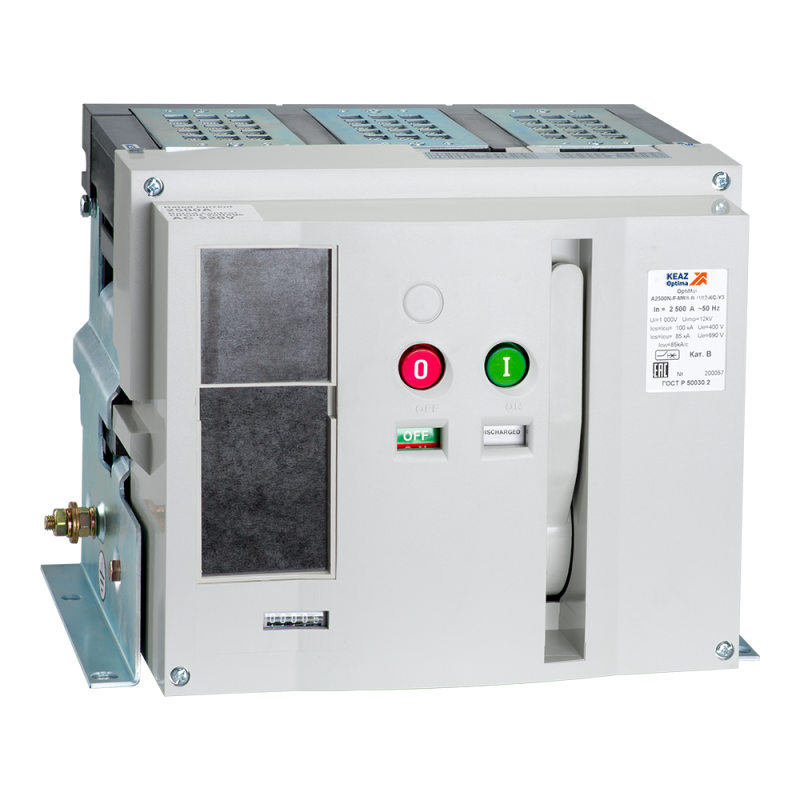

Автоматический выключатель воздушный КЭАЗ A-4000-S4-3P-100-F-MR0-BH-C0000-M0-P04-S1-03 предназначен для защиты мощных электрических сетей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных системах с высокими токами и обеспечивает надежную коммутацию даже при экстремальных условиях. Благодаря отсутствию встроенного расцепителя, он совмещается с внешними устройствами управления.

Назначение и область применения

Автоматический выключатель воздушный КЭАЗ используется для защиты главных распределительных щитов, трансформаторных подстанций и крупных потребителей энергии. Подходит для установки в промышленных объектах: металлургических заводах, химических производствах, водоочистных станциях, на конвейерах и в системах бесперебойного питания. Применяется там, где требуется высокая отключающая способность и долговечность оборудования.

Технические характеристики

• Номинальный ток длительной нагрузки (Iu): 4000 А - позволяет работать с большими нагрузками без перегрева.
• Число полюсов: 3 - защищает три фазы сети одновременно.
• Номинальная отключающая способность (Icu): 100 кА - способен безопасно отключить сверхтоки при аварийном коротком замыкании.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины.
• Расцепитель: отсутствует - требует внешнего устройства управления (например, термореле или микропроцессорного модуля).
• Диапазон регулировки расцепителя: 1600–4000 А - можно использовать с любым подходящим расцепителем в этом интервале.
• Степень защиты (IP): IP20 - защита от доступа пальцев и твердых предметов больше 12 мм; не предназначена для работы во влажной среде или под дождём.
• Максимальное количество циклов включения/выключения: до 30 000 - повышенная механическая прочность корпуса и контактной системы.
• Температурный режим: от –40 C до +70 C - допускает эксплуатацию в суровых климатических зонах.
• Подключение силовых проводников: болтовое - требует качественного затяжения клемм.
• Управление: кнопка нажимная - ручное управление через переднюю панель.
• Вспомогательные контакты: 6 шт. (6 НЗ + 6 НО) - используются для сигнализации состояния (включен/выключен) и связи с автоматизированными системами контроля.
• Конструкция: стационарная - закрепляется жестко в щите, не предусматривает выдвижения.

Совместимость и монтаж

Автоматический выключатель воздушный КЭАЗ монтируется на винты прямо в сборочные рамы или щитовые секции. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки болтов - недостаточно плотное соединение вызывает нагрев, слишком большое - повреждает клеммы. Подключение возможно как спереди, так и сзади - удобно при компактной планировке шкафов. Обязательно используйте соответствующие медные шины с площадью сечения, обеспечивающей допустимую плотность тока для 4000 А. Отсутствие внутреннего расцепителя требует предварительного согласования с контроллером или тепловым реле.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Высокая отключающая способность снижает риск возгорания при КЗ. Конструкция исключает случайное прикосновение к токоведущим частям благодаря степени защиты IP20 и герметичному исполнению корпуса. Однако использование вне помещений или в сыром воздухе запрещено - отсутствует защита от воды и пыли.

Преимущества

• Высокая отключающая способность до 100 кА - обеспечивает безопасность даже при серьезных авариях.
• Механическая стойкость до 30 000 операций - увеличивает срок службы без обслуживания.
• Широкий диапазон температур - работает в холодных регионах и горячих цехах.
• Переднее и заднее подключение шин - упрощает проектирование и сервисное обслуживание.
• Гарантия 5 лет - подтверждает качество изготовления и материалы.
• 6 вспомогательных контактов - позволяют легко интегрировать устройство в SCADA и другие системы управления.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылевыми средами или на открытых площадках - степень защиты IP20 не обеспечивает защиту от жидкости и осадков.
• Не имеет встроенной защиты от перегрузки - обязательно требуется внешний расцепитель с настраиваемым порогом от 1600 до 4000 А.
• Не является выдвижным - невозможно заменить без демонтажа всей группы аппаратов в щите.
• Требуется профессиональный монтаж - неквалифицированное подключение болтовых клемм может привести к перегреву и отказу.

Примеры использования

• Главный входной автомат в распределительном щите промышленного предприятия с питанием от трансформатора 690 В.
• Защита основного двигателя насосной станции мощностью более 1 МВт.
• Щитовая система на металлическом заводе, где необходима связь с PLC через вспомогательные контакты.
• Централизованное управление несколькими линиями питания в пищевой промышленности с использованием удалённой сигнализации.

Практические советы

• Выбирая этот автоматический выключатель воздушный КЭАЗ, проверьте соответствие вашего расцепителя диапазону 1600–4000 А - неверный выбор сделает защиту бесполезной.
• При монтаже всегда используйте торцовую отвертку с ограничителем момента - переусиливать болты нельзя.
• Обеспечьте достаточный свободный объем вокруг аппарата - теплоотвод важен при работе на максимальных токах.
• Для сложных систем учтите тип вспомогательных контактов: 6 НЗ (нормально замкнутые) и 6 НО (нормально разомкнутые) - они нужны для сигналов “заблокирован”, “отключен” и “неисправность”.
• Проверьте наличие документации на расцепители - некоторые модели требуют программирования через USB или RS485.
