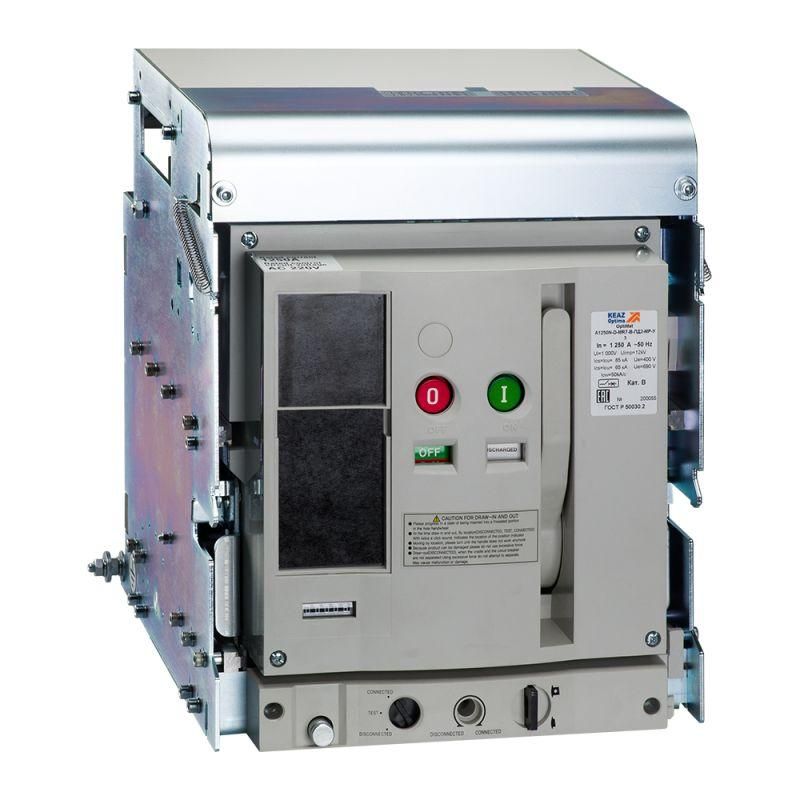

Выключатель автоматический OptiMat A-800-S2-3P-85-D-MR0-B-C0000-M0-P05-S1-03 | 347305 КЭАЗ

Автоматический выключатель КЭАЗ 347305 - трёхполюсное силовое устройство с номинальным током 800 А и отключающей способностью 85 кА, предназначенное для защиты и коммутации мощных электрических цепей в промышленных установках. Выключатель имеет выдвижную конструкцию и обеспечивает надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Автоматический выключатель КЭАЗ 347305 используется для защиты электродвигателей, трансформаторов, распределительных щитов и других высокомощных потребителей в промышленной сети переменного тока до 690 В. Подходит для установки в шкафах и ячейках среднего и высокого класса напряжения, где требуется быстрое и безопасное отключение нагрузки при аварийных ситуациях. Применяется на заводах, на объектах энергетики, в системах конвейеров и насосных станциях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Отключающая способность: 85 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети, для которой рассчитан прибор
• Степень защиты: IP20 - защищён от доступа пальцами и предметами более 12 мм, но не защищён от воды и пыли
• Количество контактов: 6 - 6 нормально открытых (6НО) и 6 нормально закрытых (6НЗ) вспомогательных контактов для сигнализации состояния выключателя
• Тип подключения: болтовое - для присоединения кабелей используются болты, что обеспечивает прочное и долговечное соединение
• Тип элемента управления: кнопка нажимная - управление осуществляется механическим нажатием, без необходимости поворота рычага
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать выключатель из корпуса без отключения питания всей системы

Совместимость и монтаж

Выключатель КЭАЗ 347305 совместим с типовыми сборными шкафами и ячейками, соответствующими габаритам выкатных устройств. Для монтажа необходима установка в специализированную раму с направляющими, обеспечивающими фиксацию и контактное соединение при введении устройства. Болтовые зажимы требуют точного затягивания моментом, указанным в руководстве производителя - переусердствовать нельзя, чтобы не повредить контакты. Установка допускается только в вертикальном положении. Перед первичным запуском проверьте целостность всех вспомогательных контактов и правильность подключения цепей управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу при наличии дугового разряда внутри корпуса благодаря герметизации и дугогасительной камере. Наличие вспомогательных контактов позволяет интегрировать сигналы в системы контроля и автоматики, исключая ручной осмотр. Однако степень защиты IP20 не допускает использование в условиях повышенной влажности, пыли или на открытом воздухе - для таких условий необходимо применять другие модели.

Преимущества

• Выкатная конструкция позволяет обслуживать и менять выключатель без демонтажа всего шкафа - снижает время простоев
• Высокая отключающая способность (85 кА) гарантирует надёжную работу даже в сетях с большими токами КЗ
• Шесть вспомогательных контактов (6НО + 6НЗ) дают гибкую возможность подключения к системам автоматики, сигнализации и блокировок
• Болтовое подключение обеспечивает устойчивый контакт при больших токах и вибрациях
• Изготовлен в соответствии с российскими стандартами - легко заменяем в существующих проектах

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для внешней установки - IP20 не защищает от влаги и пыли
• Работает только в сетях до 690 В - превышение напряжения недопустимо
• Требует жесткой фиксации в шкафу; при слабой установке возможны вибрации и потери контакта
• Управление только через кнопку - не поддерживает дистанционное управление без дополнительных модулей

Примеры использования

• Защита главного входа в промышленный цех с мощностью 500–800 кВт
• Коммутация крупного трансформатора 630 кВА в распределительном пункте
• Подключение частотного преобразователя с выходным током 800 А
• Централизованное отключение группы двигателей на конвейерной линии
• Система безопасности на насосной станции с аварийным отключением при КЗ

Практические советы

• Перед установкой проверьте соответствие посадочных размеров выключателя КЭАЗ 347305 и шкафа - выкатная система требует точного совпадения направляющих
• При использовании вспомогательных контактов (6НО / 6НЗ) учтите, что они не предназначены для управления основной нагрузкой - только для сигналов и блокировок
• Не используйте выключатель в качестве обычного рубильника - он не рассчитан на частые операционные включения/отключения
• Проверяйте температурный режим вокруг аппарата - перегрев снижает срок службы и может вызвать ложное срабатывание
• При замене старого выключателя на КЭАЗ 347305 убедитесь, что кабели подходят по сечению - минимальное сечение для 800 А - около 2×185 мм2 медных
