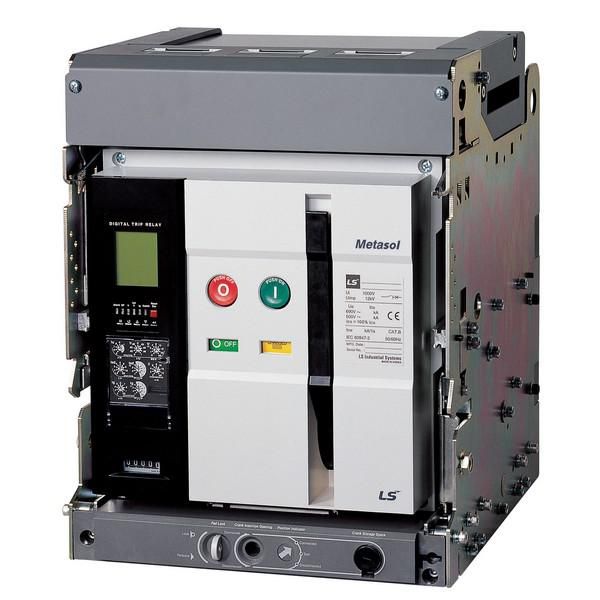

Автоматический воздушный выключатель (без корзины, поставляются только в комплекте с корзиной, корзина выписывается отдельным артикулом) Metasol AN-08D3-08A M2D2D2BX AC6U0 AL - 284603298B LSIS

Автоматический выключатель LS Electric AN-08D3-08A M2D2D2BX AC6U0 AL - трёхполюсный воздушный выключатель на 800 А с отключающей способностью 65 кА, предназначен для защиты силовых цепей до 690 В переменного тока. Устройство оснащено электронным расцепителем, мотор-приводом и независимым расцепителем; корзина для выдвижения продается отдельно.

Назначение и область применения

Выключатель AN-08D3-08A M2D2D2BX AC6U0 AL используется для защиты электрооборудования от сверхтоков - как при перегрузках, так и при коротком замыкании. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в распределительных щитах высокой мощности: промышленные предприятия, энергообъекты, крупные насосные станции, системы управления технологическими линиями.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 800 А
• Номинальная отключающая способность: 65 кА
• Рабочее напряжение: до 690 В переменного тока
• Частота сети: 50 Гц
• Тип расцепителя: электронный (AC6) - обеспечивает точную настройку порогов срабатывания по току и времени
• Управление: мотор-привод для удалённого включения/отключения + независимый расцепитель для внешнего сигнала аварийной остановки
• Исполнение: выкатное - устройство устанавливается в специальную корзину, позволяющую безопасно обслуживать его без отключения всей системы

Совместимость и монтаж

AN-08D3-08A M2D2D2BX AC6U0 AL требует установки в металлическую корзину, которая не входит в комплект и должна быть закуплена отдельно. Монтаж выполняется в соответствии с требованиями к шинному соединению: входные и выходные клеммы рассчитаны на большие токовые нагрузки - необходимо использовать медные шины соответствующего сечения. Для работы с мотор-приводом требуется подключение контрольного питания 220–240 В переменного тока. Катушка включения и независимый расцепитель имеют собственные клеммники - перед подключением проверьте соответствие напряжения указанным в документации.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель AC6 обеспечивает избирательную координацию с другими защитными устройствами, снижает риск ложных срабатываний. Конструкция исключает доступ к токоведущим частям при открытой крышке корпуса - работа возможна только после отключения питания и выполнения процедур блокировки LOTO.

Преимущества

• Электронный расцепитель AC6 даёт возможность точно задавать времятоковые характеристики - важнее всего при сложных системах с несколькими уровнями защиты
• Мотор-привод позволяет дистанционно управлять выключателем - повышает безопасность при работе в опасных зонах
• Выкатное исполнение ускоряет сервисное обслуживание: устройство можно вывести на ремонт без демонтирования проводов
• Независимый расцепитель легко интегрируется в системы безопасности объекта - например, связывается с пожарной сигнализацией или аварийной кнопкой

Ограничения применения

• Не постоянного тока - работает только с переменным током 50 Гц
• Запрещено использование вне температурного диапазона, указанного производителем (не указано в данных - предполагаем стандартный -25…+70 C, но уточните в паспорте)
• Не рекомендовано применение во взрывоопасных средах - отсутствуют взрывозащита и класс IP для таких условий
• Требуется обязательная установка в корзину - нельзя монтировать прямо на стену или раму

Примеры использования

• Главный ввод в промышленном цехе с питанием через трансформатор 10/0,69 кВ
• Защита конвейера с двигателями суммарной мощностью более 500 кВт
• Щитовая распределения на тепловой - управление и защита основных потребителей
• Система бесперебойного питания (UPS) с байпасом, где нужна надёжная коммутация и быстрое отключение при отказе

Практические советы

• Перед монтажом проверьте совпадение номинала корзины с моделью AN-08D3-08A M2D2D2BX AC6U0 AL - неверный тип корзины не позволит зафиксировать выключатель
• Настройка электронного расцепителя требует программирования - используйте официальное ПО LS Electric или обращайтесь к сертифицированному инженеру
• Проверяйте момент затяжки контактных болтов - недостаточно плотное соединение вызывает нагрев даже при номинальном токе
• При использовании мотор-привода убедитесь, что источник контрольного питания стабилен - скачки напряжения могут выводить механизм из строя
• Обязательно сохраняйте паспорт изделия - там указаны допустимые значения токов срабатывания и срок службы расцепителя
